Avec un marteau ou une petite masse, tapez au
centre du disque de débouchure de 6 po, par
l'extérieur du poêle. Le disque de débouchure se
séparera en quatre parties qui devront peut-être être
retapées pour les dégager. Retouchez tout rebord
coupant avec une lime ou une meule à main.
Note: Le poêle en émail Jøtul F 3 (tel que livré) est
prêt à être raccordé au conduit d'évacuation par
l'arrière. Vous n'avez pas à retirer la débouchure du
panneau arrière du poêle. Cependant, si vous désirez
raccorder le conduit d'évacuation sur le dessus du
poêle, vous devrez installer un couvercle de sortie de
fumée sur la sortie arrière du poêle. Réinstallez le
dessus en fonte et la porte avant, sans oublier le joint
d'étanchéité. Les 2 écrans thermiques arrière doivent
être réinstallés sur le poêle. Retirez les plaques-
couvercles en métal des écrans thermiques et

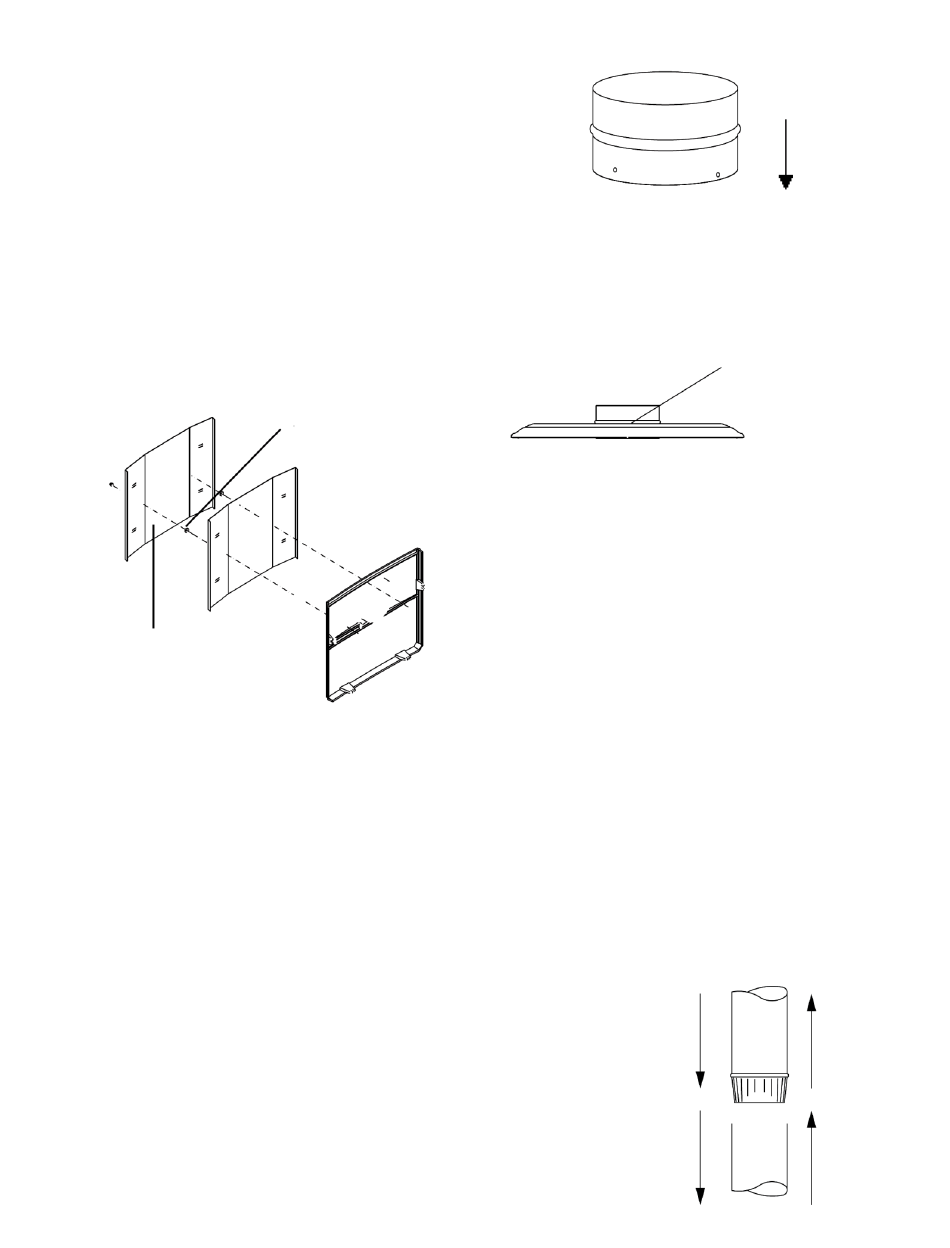

réinstallez-les. Note: De petits écrous servent d'espa-
ceurs entre les deux écrans thermiques. Voir figure 2.
Fig. 2
L'écran thermique avec
l'étiquette d'homologation
doit être installé à l'extérieur
Conduit d'évacuation par le côté
Si vous désirez raccorder le conduit d'évacuation par
un côté du poêle, vous devrez retirer le dessus en
fonte. Avec une clé Allen de 3 mm, retirez les deux vis
de fixation retenant le dessus du poêle aux panneaux
latéraux.
Retirez
la
d'endommager la vitre. Attention! La perte du joint
d'étanchéité de la porte vous empêchera de réaligner
correctement la porte, au moment de la réinstaller.
Avec un marteau ou une petite masse, tapez au
centre du disque de débouchure de 6 po, par
l'intérieur du poêle. Le disque de débouchure se
séparera en quatre parties qui devront peut-être être
retapées pour les dégager. Retouchez tout rebord
coupant avec une lime ou une meule à main.
Réinstallez la porte avant, sans oublier le joint
d'étanchéité et le dessus en fonte.
Installer l'adaptateur du tuyau de poêle
Après avoir préparé la sortie d'évacuation désirée du
poêle, vous devez installer l'adaptateur du tuyau de
poêle (fourni avec le poêle) pour pouvoir raccorder le
poêle à un tuyau de poêle standard.
Insérez dans le poêle l'extrémité de l'adaptateur qui a
4 trous. Ces trous permettent de fixer l'adaptateur au
collet interne du poêle, en utilisant les écrous et
boulons fournis avec le poêle. Voir figure 3.
Écrous d'espacement
porte
avant
pour
éviter
Fig. 3
L'adaptateur doit être inséré dans le poêle jusqu'à ce
que le rebord de l'adaptateur arrive à égalité avec la
surface du dessus, du panneau arrière ou du
panneau
latéral
du
maintenant prêt à recevoir le tuyau de poêle à simple
ou double paroi. Voir la figure 4.
Fig. 4
Chaque joint du tuyau de raccordement de cheminée
(ou tuyau de poêle) doit être fixé avec au moins trois
vis à métal, pour s'assurer que les sections ne se
séparent pas.
Tuyau de raccordement de cheminée
Le tuyau de raccordement de cheminée (ou tuyau de
poêle), qui sert à raccorder le poêle à la cheminée,
est un tuyau à simple paroi. Pour utiliser avec le
poêle Jøtul F3, le tuyau de raccordement de
cheminée doit être du tuyau d'acier noir («black
steel») de 6 po de diamètre et d'une épaisseur
minimale de calibre 24 («gauge»).
N'utilisez aucun tuyau en aluminium ou en acier
galvanisé pour raccorder le poêle Jøtul F3 à la
cheminée, car ces matériaux ne sont pas conçus
pour résister aux températures extrêmes d'un feu de
bois, et peuvent émettre des gaz toxiques en
chauffant.
Chaque section de tuyau de raccordement de
cheminée (ou de tuyau de poêle) doit être installée à
la buse d'évacuation du poêle, et chacune de ces
sections doivent être raccordées entre elles avec
l'extrémité mâle (sertie) dirigée vers le poêle. Voir la
figure 5.
Fig. 5
Extrémité sertie
dirigée vers le poêle
Canada/É.-U.
Sens d'insertion
dans le poêle
poêle.
L'adaptateur
Le rebord de l'adaptateur doit
arriver à égalité avec le poêle
est
5
