Montage
22
3.5.2 Nettoyage de la sonde hors de la cuve
La sonde peut être démontée pour faciliter son nettoyage.
Pour le démontage, il faut les outils suivants :
• Remarque !
Etau avec mâchoire en fibres (protection de surface de la tige polie)
• Clé à ergot pour raccord laitier ou SMS
• Clé à molette 27 / 32 avec réglage du couple de serrage jusqu'à 20 Nm
Avant de commencer les travaux, assurez-
vous que l'appareil est hors tension !
• Remarque !
Démontage du boîtier pour étalonnage : Lorsque
vous desserrez l'écrou à encoches m , tenez
impérativement à la bague de raccordement q
avec une clé à molette, sinon l'adaptateur o se
détache de la bride. Dans les zones explosibles
ou contaminées, fermez (20 Nm) l'adaptateur
avec un couvercle de protection s
("Accessoires",  ä 64) et, le cas échéant,
reliez-le à la compensation de potentiel locale.
• Desserrez l'écrou à encoches m au moyen
d'une clé à ergot.
• Retirez le boîtier n dévissé avec le réceptacle
de l'adaptateur o du raccord process, le
réceptacle restant raccordé au boîtier. Posez le
boîtier de côté. Dans le cas de la version
déportée, il suffit de retirer l'adaptateur du
câble.
• Remplacez le joint torique t si nécessaire.
Référence,  ä 72

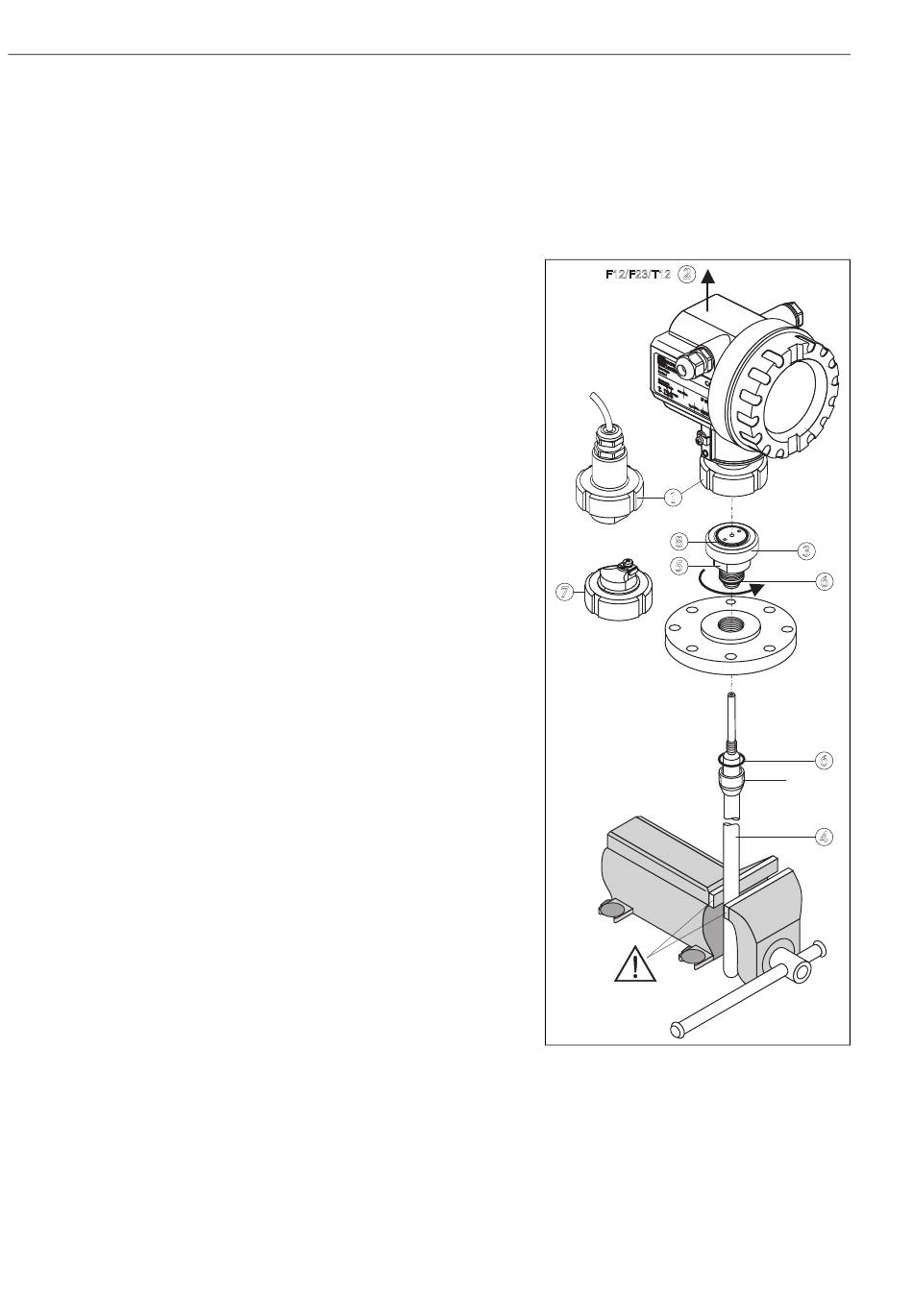

Démontage de la sonde à tige :
• Dévissez l'adaptateur o du raccord process
(dans l'exemple : bride) : dévissez l'adaptateur
aux pans d'écrou au moyen d'une clé à molette
(27) et retirez-le de la cuve avec la tige de la
sonde (longueur max. 4 m).
• Tige de sonde p
– sans pans d'écrou (jusqu'en 2009) :
Installez-la dans un étau.
– avec pans d'écrou (à partir de 2009) :
Serrez-la au niveau des pans d'écrou ou
utilisez une pince de montage.
Attention : Il faut protéger la surface polie de
la tige de sonde ! Elle ne doit pas être rayée ou
entaillée.
• Dévissez l'adaptateur o de la tige de sonde
(tournez d'env. 12 tours) et tirez (connexion
embrochable). La tige de sonde est vissée dans
l'isolateur de traversée avec 4,5 Nm.
• Les joints toriques r sur la tige de sonde et sur
l'adaptateur sont à présent librement accessibles
et peuvent être remplacés si nécessaire. La tige
de sonde et l'adaptateur peuvent être autoclavés.
Joint torique, références,  ä 72.
Levelflex M FMP43 4...20 mA HART
2
F12/F23/T12
E N
D R
L e v E S S
O rd
e lf le + H
e r C
A U
S e r. o d e x M
-N o : S E R
.:
M e
ss b
M e
e re
as u ic h
ri n g
ra n
g e
U 1 m ax
6 .. .3 . 2 0
4 .. .2
6 V m
0 m D C
A
I P 6
5
T
A > 7 0
°C
:
t >
8 5 °C
1
8
5
7
3
6
6
clé 10
(à partir
de 2009)
4
L00-FMP43xxx-17-00-00-xx-007
