Dans l'armoire de commande : effectuer le raccordement électrique du
régulateur de conductibilité

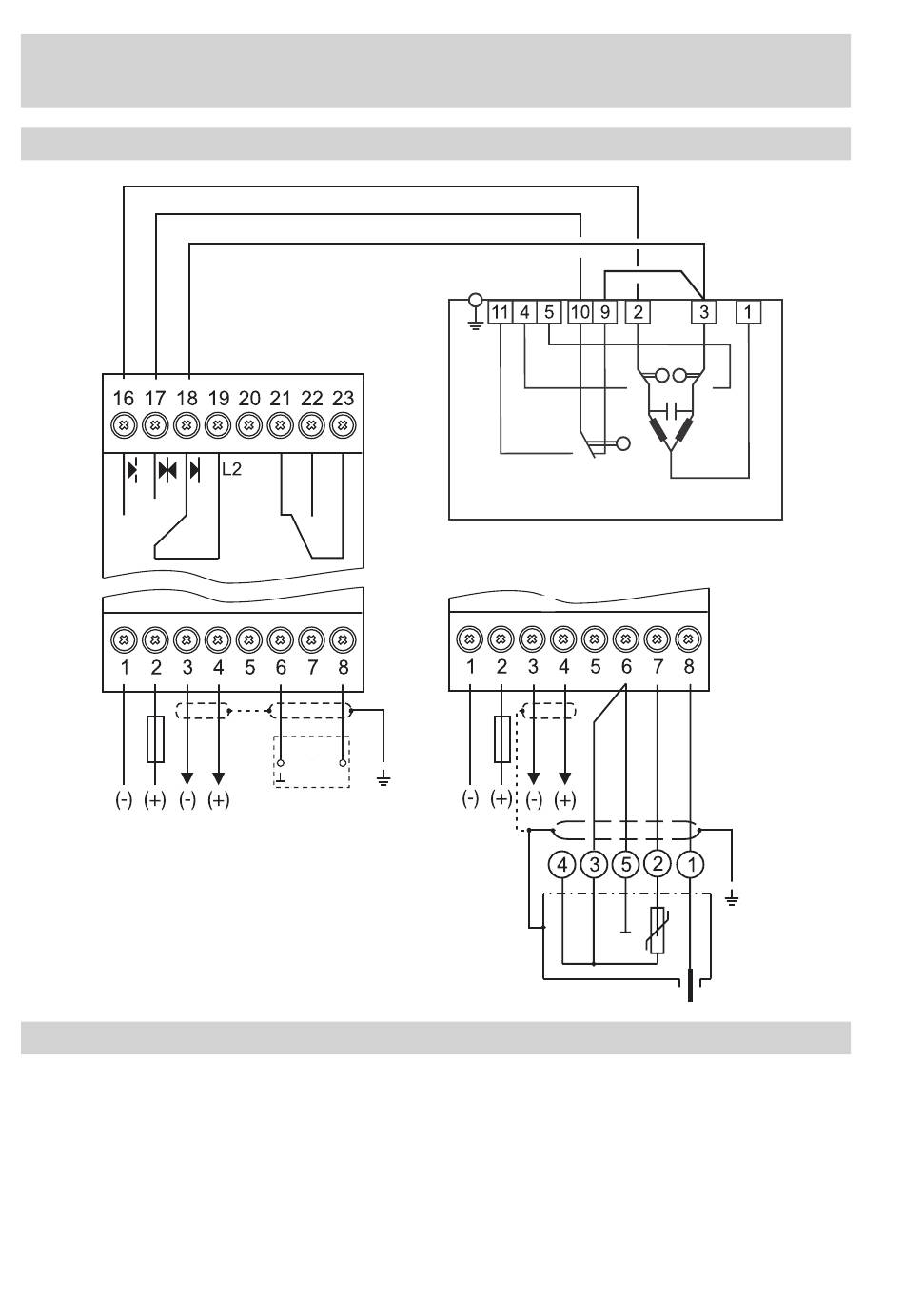

Schéma de raccordement du régulateur de conductibilité LRR 1-50
M 0,5 A
5
6
Après arrêt de la chaudière (mode veille) et
par conséquent de l'alimentation électrique
du régulateur, L2 doit rester enclenché jusqu'à
ce que le servomoteur ait fermé le robinet de
déconcentration.
Fig. 4
Légende
5
Raccordement de l'alimentation électrique 24 V DC avec
fusible sur site M 0,5 A
6
Sortie de valeur réelle/valeur de réglage de 4 à 20 mA
(commutable)
7
Électrode de mesure de conductibilité LRG 1.-.. (borne 6/7 :
raccordement du thermomètre à résistance possible)
8
Point de mise à la terre central (PMTC) dans l'armoire de
commande
12
a
0
8
7
LRR 1-50, LRR 1-51 – Instructions de montage et de mise en service – 819255-04
SERVICE
Servomoteur EF
6
M 0,5 A
5
9
0
a
b
b
OUVERT
FERMÉ
8
9
Électrode de mesure de conductibi-
lité LRG 16-9 avec thermomètre à
résistance intégré
Contact de sortie MAX
Alimentation électrique L 2
Alimentation électrique N
