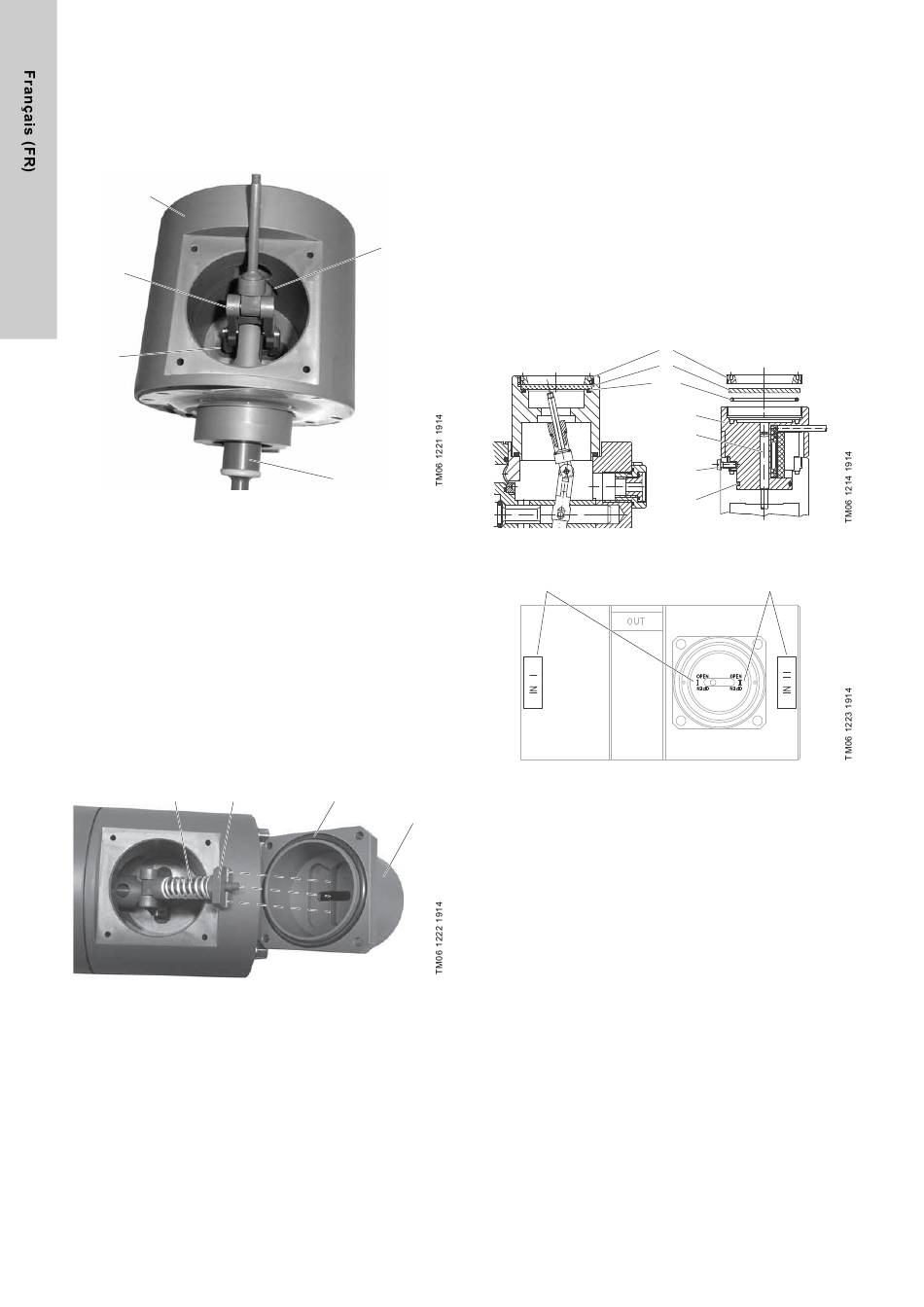

Les étapes suivantes font référence à la fig. 11.
9. Insérer les pièces internes dans le coffret (13).
– S'assurer que le levier (20) est positionné correctement sur
le point de jonction (B).
– S'assurer que le piston de contrôle (18) est positionné cor-
rectement sur le point de jonction (C).
13
20
B
Fig. 11 Remonter les pièces internes
10. Remonter le coffret (13) comme indiqué sur la fig. 7.
11. Installer les écrous (fig. 5, pos. 9) et les serrer avec précau-
tion à l'aide d'une clé dynamométrique.
– Couple de serrage : 2,5 Nm
Les étapes suivantes font référence à la fig. 12.
12. Installer le nouveau ressort (51.7) et la bague du ressort (10).
13. Remplacer le joint torique (51.8) et installer le corps d'indica-
tion (8).
– Respecter l'orientation de la bague du ressort (10) et du
corps d'indication (8), comme indiqué sur la fig. 12.
14. Pousser le corps d'indication (8) vers le bas, contre le ressort.
15. Installer les quatre vis (fig. 5, pos. 7) et les serrer avec pré-
caution à l'aide d'une clé dynamométrique.
– Couple de serrage : 0,76 Nm
51.7 10
Fig. 12 Remonter le corps d'indication
42
Les étapes suivantes font référence à la fig. 13.
16. Si le corps optionnel d'indication avec émetteur de signal (B)
est installé :
– Remplacer le joint torique (29.5).
– Visser l'aiguille aimantée (5) avec précaution.
– Installer le corps d'émetteur (4). S'assurer que le câble n'est
– Visser les vis de serrage (6) avec précaution.
– Reconnecter le raccordement électrique à l'armoire de com-
17. Remplacer le joint torique (51.3).
C
18. Installer et aligner la vitre d'indication (2), comme indiqué à la
fig. 14.
19. Installer et serrer la bague d'appui (1) à l'aide d'une clé appro-
priée.
18
Fig. 13 Remonter le corps d'indication
Fig. 14 Alignement de la vitre d'indication
51.8
20. Remplacer les joints toriques ou le scotch PTFE (selon le type
8
de raccord, voir paragraphe
d'entrée et de sortie.
21. Remonter les raccords d'entrée et de sortie puis les serrer
avec précaution.
L'inverseur est désormais prêt à être installé dans le système.
Suivre les instructions du paragraphe
pas endommagé.
mande.
A
1
2
51.3
29.5
I
3.1.3
B
4
5
6
II
Raccords) sur les raccords
4. Mise en service.
