Installation et fonctionnement
Avant de brancher l'unité, assurez-vous toujours que l'alimentation corresponde à la tension spécifiée
pour le produit. N'essayez pas de brancher un produit d'une tension de 120 V à une prise de 230V ou vice
versa.
L'écran s'éteindra si aucun bouton n'est enfoncé dans un délai de 15 secondes et passera en
mode veille si un des 4 boutons est enfoncé. Le taux de rafraîchissement de 400Hz, est idéal pour
l'approbation TV.
Modes de commande
Il existe 4 modes de commande :
Powerline18 RGB unique (Programmes intégrés)
1. Fixez le projecteur sur l'armature. Laissez au moins 0,5 mètre de chaque côté pour permettre à l'air de
circuler.
2.
Lorsque la LED Tunnel Flower n'est pas branchée par un câble DMX, elle fonctionne comme un
appareil autonome. Merci de vous reporter à la page 12 (Auto Mode) pour plus d'informations sur les
programmes intégrés.
Powerline 18 RGB unique (Commande sonore)
1. Branchez l'extrémité du cordon d'alimentation dans une prise électrique adaptée.
2.
Allumez la musique. Si l'appareil est configuré sur Sound Program (Programme son) [1-16], alors le
Powerline 18 RGB réagira au rythme de la musique. (Voir également page 12)
Powerline 18 RGB multiple (Commande Maître/Esclave)
1. Fixez le projecteur sur l'armature. Laissez au moins 0,5 mètre de chaque côté pour permettre à l'air de
circuler.
2. Utilisez un câble XLR 3 broches pour brancher la LED Tunnel Flower.
Les broches :

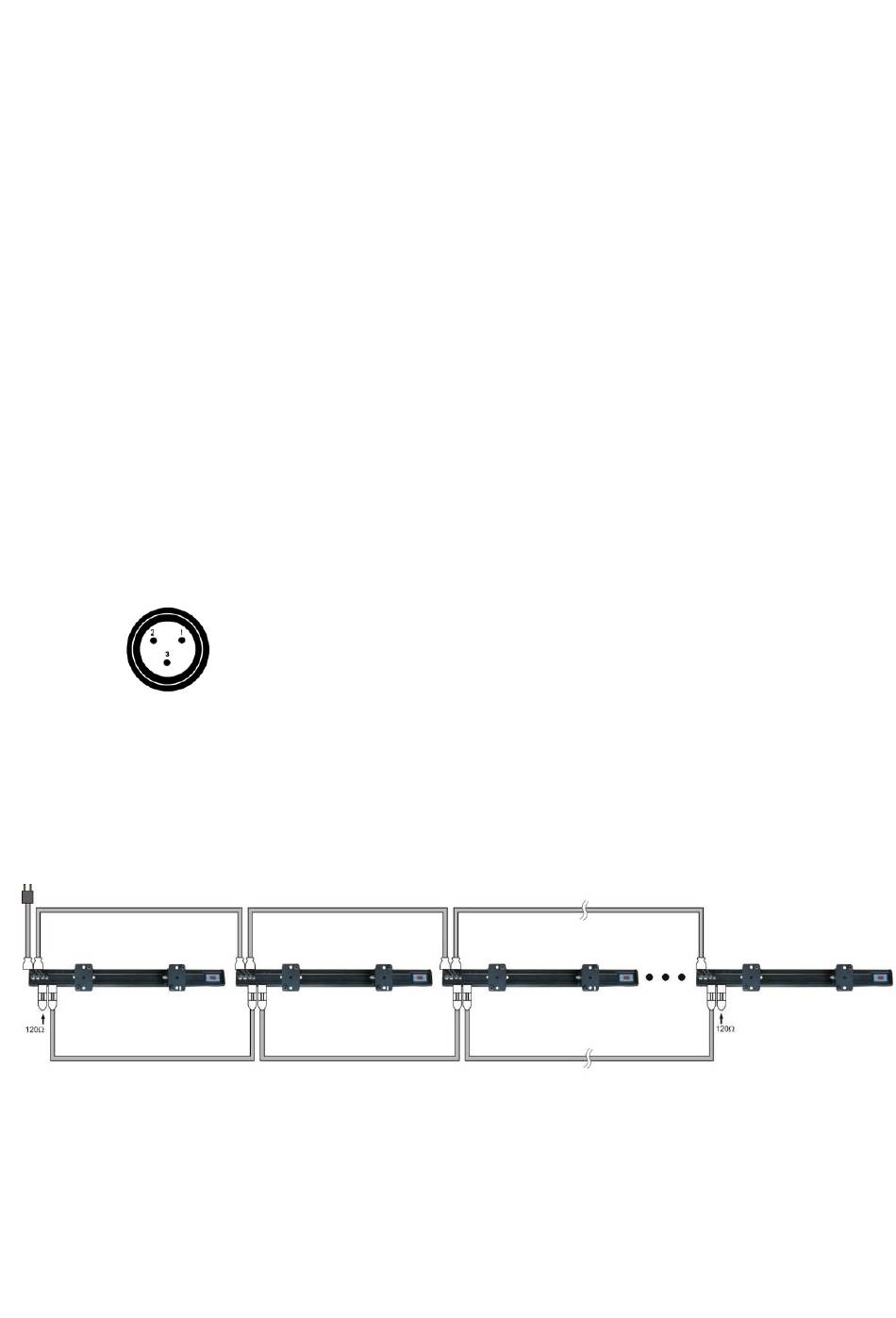

3. Branchez les unités comme indiqué sur la Figure 3) Branchez un câble à signal DMX pour relier la prise
DMX « sortie » (OUT) de la première unité à la prise « entrée » (IN) de la seconde unité. Répétez ce
processus de raccordement pour la deuxième, troisième, et quatrième unité. Le premier appareil
Esclave relié au Maître est Esclave ID [1], les unités esclaves successives sont Esclave ID [2], Esclave ID
[3], etc.
Vous pouvez utiliser les mêmes fonctions sur le dispositif maître que celles décrites sur cette
page (Programmes intégrés, ou Commande musicale).
mode de fonctionnement souhaité sur le dispositif maître impliquant que tous les dispositifs esclaves
réagiront de la même façon que celui-ci. (voir également page 11)
Powerline 18 RGB multiple (Commande Maître/Esclave)
Powerlines multiple 18 RGB (Commande DMX)
1.
Branchez l'extrémité du cordon d'alimentation dans une prise électrique adaptée.
2. Utilisez un câble XLR 3 broches pour brancher le dispositif Powerline.
3. Branchez l'unité comme indiqué sur la Figure 3. Branchez un câble à signal DMX pour relier la prise
DMX « sortie » (OUT) de la première unité à la prise "entrée" (IN) de la seconde unité. Répétez ce
processus de raccordement pour la deuxième, troisième, et quatrième unité.
4. Alimentation électrique : Branchez l'extrémité du cordon d'alimentation dans une prise électrique
adaptée. Procédez de même pour touts les unités et le contrôleur.
1) Programmes intégrés
2) Commande sonore
3) Maître/Esclave
4) DMX512
1.
Terre
2.
Signal -
3.
Signal +
Cela signifie qu'il est possible de configurer le
8
Fig. 3
