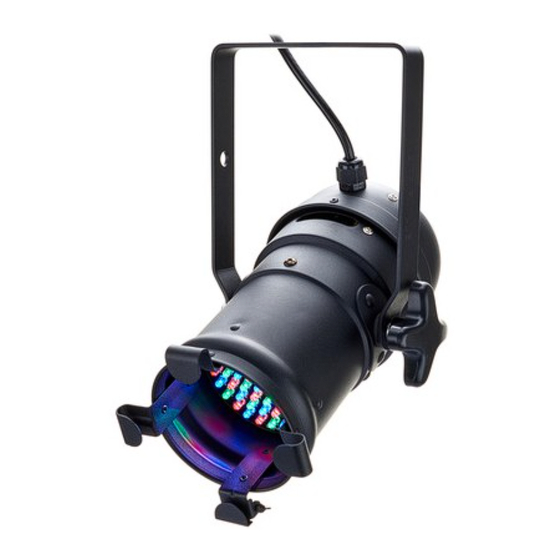

- Page 1 PAR 36 PAR 56 PAR 64 PAR à LED notice d'utilisation...
- Page 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 07.03.2013...
-
Page 3: Table Des Matières
Table des matières Table des matières Remarques générales..........................5 Consignes de sécurité..........................8 Performances............................13 Installation..............................14 Mise en service............................17 Connexions et éléments de commande..................19 Commande..............................21 7.1 Mise en marche de l’appareil....................... 21 7.2 Mode Changement automatique....................21 7.3 Mode Auto-Fade.......................... - Page 4 Table des matières Nettoyage..............................34 Protection de l’environnement......................35 PAR à LED...
-
Page 5: Remarques Générales
Remarques générales Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter. - Page 6 Remarques générales Symboles et mots-indicateurs Cette section donne un apperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dange‐ reuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
- Page 7 Remarques générales Symbole d'avertissement Type de danger Avertissement en cas de tension électrique dangereuse. Avertissement en cas de charge suspendue. Avertissement en cas d'emplacement dange‐ reux. PAR 36 PAR 56 PAR 64...
-
Page 8: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour produire un effet d’éclairage électronique au moyen de la tech‐ nique LED. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres condi‐ tions de fonctionnement, sera considérée comme non conforme et peut occasionner des dom‐... - Page 9 Consignes de sécurité Sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
- Page 10 Consignes de sécurité DANGER ! Décharge électrique due aux tensions élevées circulant à l’intérieur de l’appareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur.
- Page 11 Consignes de sécurité AVERTISSEMENT ! Danger de crise d’épilepsie Les flashs (effets stroboscopiques) peuvent provoquer des crises d’épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les flashs. REMARQUE ! Risque d’incendie Ne recouvrez jamais l'appareil ou ses fentes d’aération. Ne montez pas l’appareil à proximité...
- Page 12 Consignes de sécurité REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil corres‐...
-
Page 13: Performances
Performances Performances Le PAR à LED convient particulièrement aux tâches d’éclairage professionnels, lors d’événe‐ ments par exemple, sur les scènes de musique rock, au théâtre et dans le domaine musical ou des productions TV. Il se distingue par une faible puissance consommée et une longue durée de vie. -
Page 14: Installation
Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’appareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Vous pouvez monter cet appareil au mur, au plafond ou l’installer au sol. - Page 15 Installation REMARQUE ! Risque de surchauffe Assurez une ventilation suffisante. La température ambiante doit toujours être inférieure à 40 °C. REMARQUE ! Utilisation de trépieds En cas de montage de l’appareil sur un trépied, veillez à ce qu’il soit stable et que le poids de l’appareil ne dépasse pas la capacité...
- Page 16 Installation REMARQUE ! Risque de perturbations durant la transmission des données Afin de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux. Ne raccordez jamais la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.
-
Page 17: Mise En Service
Mise en service Mise en service Etablissez les connexions tant que l’appareil n’est pas branché. Pour toutes les connexions, uti‐ lisez des câbles de qualité qui doivent être les plus courts possibles. PAR 36 PAR 56 PAR 64... - Page 18 Mise en service Connexions en mode DMX Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appa‐ reil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite.
-
Page 19: Connexions Et Éléments De Commande
Connexions et éléments de commande Connexions et éléments de commande Arrière PAR 36 PAR 56 PAR 64... - Page 20 Connexions et éléments de commande 1 Câble d’alimentation électrique. 2 Poignée étrier pour la mise en place ou l’accrochage. 3 Vis de blocage de la poignée. 4 DMX IN Entrée DMX. 5 DMX OUT Sortie DMX. 6 SPEED Pour le réglage manuel de l'appareil. 7 Commutateur DIP pour régler différentes fonctions selon le mode de fonctionnement.
-
Page 21: Commande
Commande Commande 7.1 Mise en marche de l’appareil Branchez l’appareil sur le secteur pour le faire démarrer. Après quelques secondes l'appareil est prêt à fonctionner. 7.2 Mode Changement automatique Mettez tous les commutateurs DIP sur OFF. Pour la commande par musique mettez le commutateur sur MUSIC. Pour la commande par régulateur mettez le commutateur sur AUTO. -
Page 22: Mode Auto-Fade
Commande 7.3 Mode Auto-Fade Mettez le commutateur DIP 8 sur ON. Vous pouvez régler le délai de fade-out en mettant les commutateurs DIP sur ON comme illus‐ trés dans le tableau ci-après : DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 2,5 s... -
Page 23: Mode Manuel
Commande 7.4 Mode manuel Mettez les commutateurs DIP 7 et 8 sur ON. ROUGE DIP 1, 2 OFF/OFF ON/OFF ON, OFF ON/ON VERT DIP 3, 4 BLEU DIP 5, 6 LUMINOSITÉ 100% PAR 36 PAR 56 PAR 64... -
Page 24: Mode Dmx
Commande 7.5 Mode DMX Mettez le commutateur DIP 8 sur OFF et au moins l'un des autres commutateurs DIP sur ON. Le tableau ci-après présente l'attribution des canaux : PAR à LED... - Page 25 Commande CH-1 CH-2 CH-3 CH-4 CH-5 MODE ROUGE VERT BLEU Vitesse 0 - 63 = RGB 0 - 255 = DIM 0 - 255 = DIM 0 - 255 = DIM Commande 64 - 127 = 7 fades cou‐ 11 - 100 = de haute à leurs basse 128 - 191 = 7 change‐...
- Page 26 Commande Vous pouvez régler le canal DMX dans une plage de 1 à 123 à l'aide des commutateurs DIP 1 à 7. Le commutateur DIP 1 représente le premier canal. Configurez le canal souhaité à l'aide des commutateurs DIP dont les nombres de canaux s'additionnent : Nombre de canaux PAR à...
-
Page 27: Données Techniques
Données techniques Données techniques N° art. 193245/193246 Stairville LED PAR 36 Alu black/Alu polished 61 × High-Power (21 × rouge, 19 × vert, 21 × bleu) Nombre de canaux DMX Alimentation en énergie 230 V (AC), 50 Hz Puissance consommée Dimensions (L ×... - Page 28 Données techniques N° art. 193247/193248 Stairville LED PAR 56 Alu black/Alu polished 151 × High-Power (51 × rouge, 49 × vert, 51 × bleu) Nombre de canaux DMX Alimentation en énergie 230 V (AC), 50 Hz Puissance consommée 16 W Dimensions (L ×...
- Page 29 Données techniques N° art. 215928/215930 Stairville LED PAR 56 Alu black/Alu polished 151 × High-Power (51 × rouge, 49 × vert, 51 × bleu) Nombre de canaux DMX Alimentation en énergie 230 V (AC), 50 Hz Puissance consommée 16 W Dimensions (L ×...
- Page 30 Données techniques N° art. 193249/193250 Stairville LED PAR 64 Alu black/Alu polished 151 × High-Power (51 × rouge, 49 × vert, 51 × bleu) Nombre de canaux DMX Alimentation en énergie 230 V (AC), 50 Hz Puissance consommée 16 W Dimensions (L ×...
- Page 31 Données techniques N° art. 215957/215958 Stairville LED PAR 64 Alu black/Alu polished 151 × High-Power (51 × rouge, 49 × vert, 51 × bleu) Nombre de canaux DMX Alimentation en énergie 230 V (AC), 50 Hz Puissance consommée 16 W Dimensions (L ×...
-
Page 32: Dépannage
Dépannage Dépannage REMARQUE ! Risque de perturbations durant la transmission des données Afin de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux. Ne raccordez jamais la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs. - Page 33 à un circuit d’interfaçage DMX. Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez con‐ tacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de. PAR 36 PAR 56 PAR 64...
- Page 34 Nettoyage Nettoyage Lentilles optiques Nettoyez les lentilles optiques accessibles de l’extérieur afin d’optimiser la puissance lumi‐ neuse. La fréquence du nettoyage dépend de l’environnement de fonctionnement : les envi‐ ronnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de pous‐ sières importants sur le système optique de l’appareil.
- Page 35 Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des embal‐ lages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
- Page 36 Protection de l’environnement Recyclage de votre ancien appa‐ reil Ce produit est conforme aux prescriptions de la directive européenne 2002/96/CE. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques. Recyclez ce produit par l’intermédiaire d’une entreprise de recyclage agréée ou les services de recyclage communaux.
- Page 37 Remarques PAR 36 PAR 56 PAR 64...
- Page 38 Remarques PAR à LED...
- Page 40 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
