Circuits intégrés (CI)
Les CI ont des fonctions différentes selon leur type. Ils sont
polarisés et leur sens de montage doit être respecté. La forme
la plus courante de boîtier est le boîtier "DIP" à 4, 6, 8, 14, 16
ou 18 "pattes".

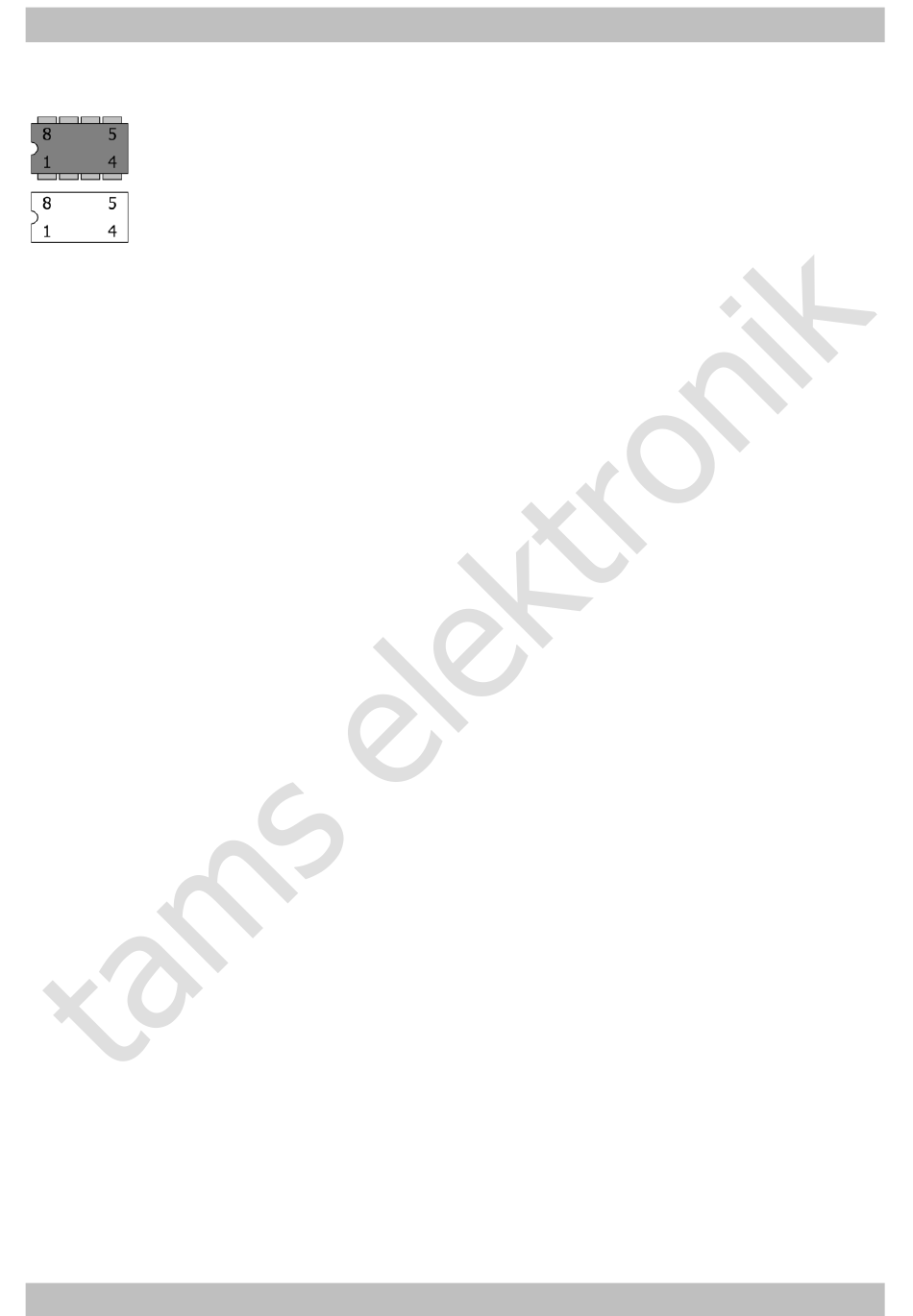

Un marquage en cercle ou demi-cercle du coté étroit du boîtier, repris
sur le schéma, indique le sens de montage.
Les CI sont très sensibles aux dégâts provoqués par le soudage
(chaleur, électricité statique). En conséquence, on soude des supports
de CI dans lesquels sont insérés ensuite les CI. Le sens du montage du
support est aussi indiqué. Après le montage, les marquages de la
platine, du support et du CI doivent coïncider.
Microcontrôleurs
Les microcontrôleurs sont des CI pouvant être programmés. D'origine,
leur mémoire est vide. En règle générale, ils sont programmés par le
fabriquant du circuit de commutation associé.
Photocoupleurs
Les photocoupleurs sont des CI qui fonctionnent comme des barrières
lumineuses. Ils associent sous un même capot une DEL et un
phototransistor. Ils relaient des informations entre deux circuits
électriquement indépendants. Ils existent en barrette de 4, 6 ou 8
pattes.
Relais
Les relais sont des inverseurs électriques qui ferment l'un ou l'autre
circuit selon leur position. Leur fonctionnement est comparable à celui
d'un bouton-poussoir qui ne maintient le contact que tant qu'il est
enfoncé. Un relais bistable est comparable à un interrupteur, il conserve
sa position après chaque inversion.
