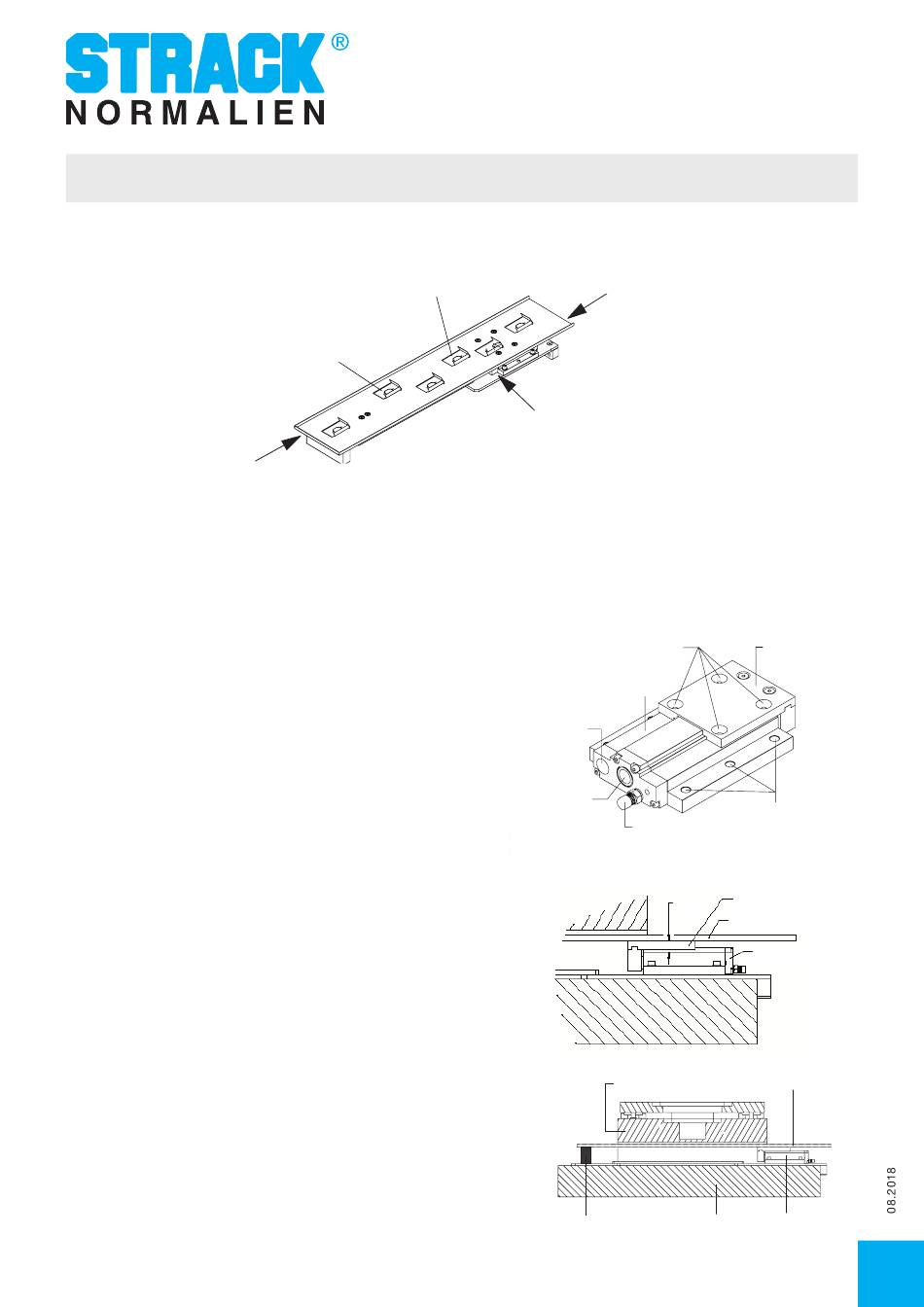

Mode d'emploi SN9810-TG-2000 Convoyeur pneumatique des pièces
Sécurité:
Aucun transport des pièces chaudes.
Keine heißen Teile transportieren
Les pièces susceptibles à la rupture
Bruchempfindliche Teile können
peuvent être endommagées.
beschädigt werden!
Attention!
Achtung!
Risque de cognement et d'écrasement.
Stoß- und Quetschgefahr
Immer genügend Sicherheitsabstand zwischen Gliedmassen
Assurez toujours assez distance de sécurité entre les membres et les
und Transportblechkanten gewährleisten.
transports bords de la tôle. (Respectez les distances de sécurité parti-
(Insbesonder bei Wartungs- und Instandhaltungsarbeiten
culièrement pendant les travaux d'entretien et d'installation!)
die Sicherheitsabstände einhalten!)
Les convoyeurs doivent être installés dans la presse (outil) de manière que vous soyez protégés par des dispositifs de protection tels que des
grilles protectives.
Montage:
Le convoyeur pneumatique TG-2000 se compose d'une plaque de chariot mobile sur
laquelle une goulotte de transport est fixée. Le convoyeur est alimenté avec l'air
comprimé (maximale 4,7 bar) à la connexion de l'air (R3/8 « ) qui peut être réglée
par une unité de maintenance avec lubrificateur disposé en amont. Une largueur
nominale de la conduite de raccordement d'au moins 6 mm doit être respectée, car,
dans le cas contraire, le flux volumique duquel l'appareil a besoin, n'est pas atteint.
Seulement un appareil doit être opéré par unité de maintenance.
Lors de la première mise en service, donnez quelques gouttes d'huile pneumatique
dans la connexion d'air. Fixez l'appareil avec au moins 4 vis M8 sur une sous-
construction (plaque de base outil). Les vis doivent être sécurisés avec un circlip
contre la torsion.
Concevez la sous-construction de manière que la surface d'appui soit plaine et ne présente aucune irrégularité.
Fixez la tôle de transport avec 4 vis à tête fraisée M6 sur la plaque de chariot. Veillez
à ce que la longueur du filetage est conçue selon l'épaisseur de tôle de la goulotte
plus plaque (éventuellement rondelle de distance) de manière que l'extrémité de vis
ne peut pas frotter sur le boîtier.
Plus légère une tôle, plus petite l'usure au convoyeur!
Grâce à un double cintrage également des tôles minces inférieur à 3 mm peuvent
avoir une grande rigidité.
Le poids de la goulotte ne doit pas dépasser 5 kg.
La goulotte de transport doit être sécurisée contre la vibration et l'inclinaison avec un
support dans la zone avant et arrière.
Seulement aux goulottes de transport extrêmement courts (longueur de l'appareil
+150 mm) qui sont très légères on peut renoncer à un support, si une oscillation de
la goulotte est exclue.
Attachez le support de la goulotte de manière que le guidage de l'appareil ne soit
pas voilé.
La goulotte de transport ne doit pas se déformer.
L'image à droite montre le type de support de goulotte TG91/TG92.
