Mode d'emploi -- Anneaux vissables de levage, tournant SN1598
Instructions de montage
Le montage doit seulement être effectué par une
personne compétente.

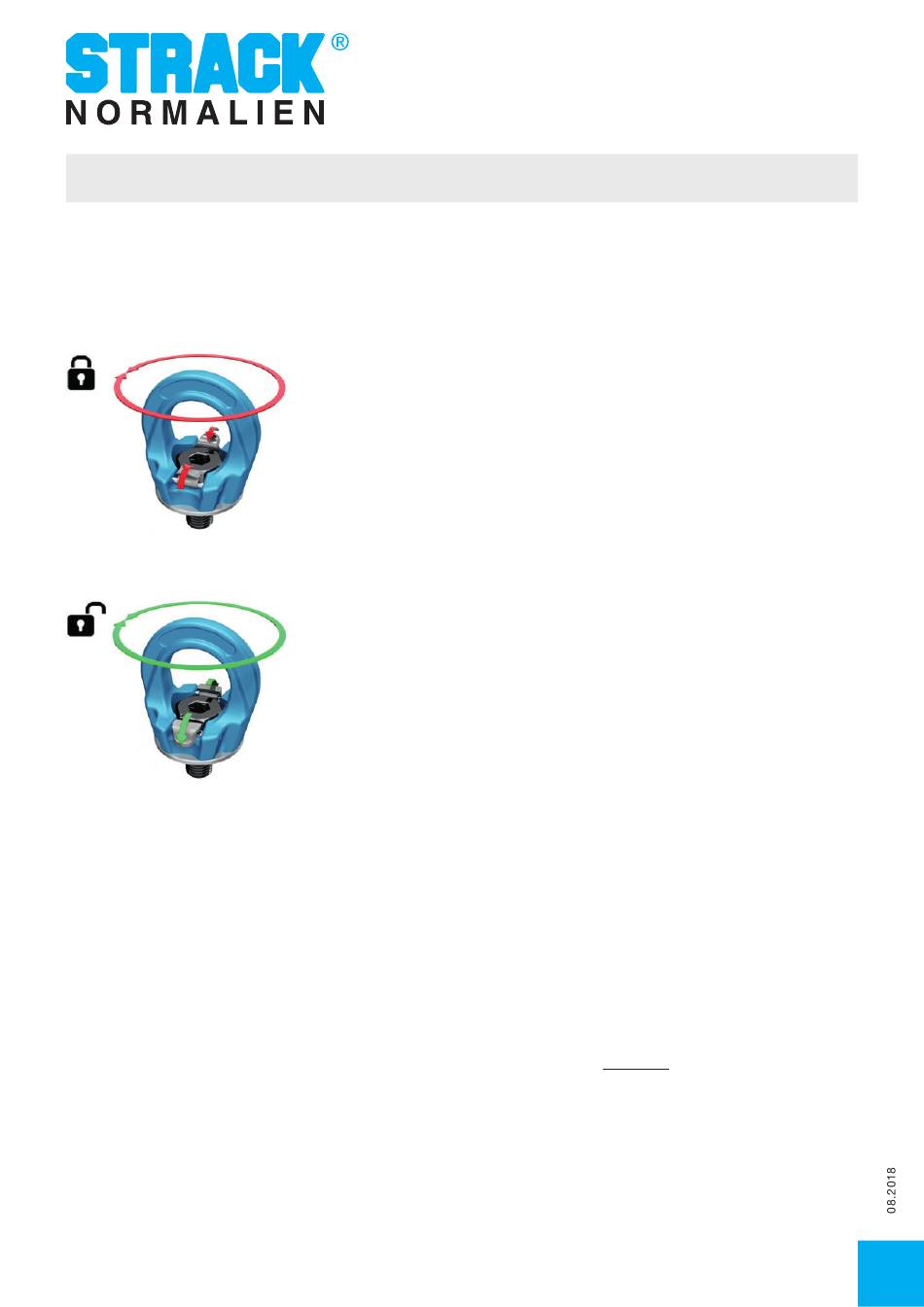

Montage et démontage sans l'outil
Verrouillage en postion 1 (Position de montage),
ontact avec la vis :
0°
Verrouillage en postion 2 (Position de mise), pas de
contact avec la vis :
360°
• L'ensemble du système dans lequel les anneaux
vissables de levage sont installés doit être conforme
aux exigences de la directive 2006/42/CE.
• Sélectionnez l'arrangement des anneaux vissables
de levage tellement que la charge symétrique soit
donnée et que le centre de gravité soit sous
l'anneau vissable de levage respectivement sous les
anneaux vissable de levage.
• Le matériau de base de l'objet auquel les anneaux
vissables de levage doivent être montés doit avoir
une résistance suffisante pour absorber les forces
apparaissantes.
•Les anneaux vissables de levage avec une capacité
de levage suffisante doivent être choisis – voir la
table de capacité de levage.
• La surface de vissage doit être plate et doit avoir
au moins le diamètre de la face inférieur de
l'anneau vissable de levage. L'alésage taraude
d'une profondeur suffisante doit être placé au
centre et perpendiculaire, afin que la vis puisse
être vissée complètement (trous borgnes).
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
• Profondeur de vissage minimale est :
1 x M en acier (M = taille de filet par exemple
M20 = 20 mm)
1,25 x M en fonte acier
2 x M en aluminium
• Avant le vissage le trou fileté doit être nettoyé.
• SN1598 anneaux vissables de levage peuvent
également être fixés avec une clé Allen.
• Si nécessaire (par exemple en cas de vibrations)
utilisez un moyen de frein filet liquide.
• Lors du choix de l'arrangement assurez qu'il ne
peut pas venir aux chargements inappropriés,
par exemple si :
– Aucun alignement libre en sens de traction n'est
possible
– La direction de traction n'est pas dans la zone
prédéfinie selon figure 1.
• Seulement vis originales peuvent être utilisées –
reconnaissables par l'estampage (capacité de
levage, filet).
• L'état de livraison ne doit pas être changé.
Par exemple pas de soudures, de traitements
thermiques et traitements de surface avec un effet
préjudiciable pour le matériau (par exemple gal-
vanisation) doivent être effectués, ou la vis ne doit
pas être réduite.
• Montez seulement des anneaux vissables de levage
sans défaut.
• Vérifiez les anneaux vissables utilisés avant le
montage selon les instructions d'entretien.
• Après lemontage les anneaux vissables de levage
doivent être à tourner sans problème.
• Lors du montage n'utilisez pas d'extension.
I
Eléments de manutention
Entretien, vérifications, réparation
• Les anneaux vissables de levage doivent être véri-
fiés au moins tous les ans par une personne com-
pétente. Le délai peut être plus court en ce qui
concerne les conditions d'utilisation.
Si vous utilisez les anneaux vissables de levage
fréquemment nous recommandons une inspection
des fissures tous les deux ans. Ici la vis doit être
enlevée du corps de base.
• Pour la vérification périodique ainsi que pour
l'inspection des fissures les pièces doivent être
libres de l'huile, de la saleté et de la rouille.
Comme moyens de nettoyage telles sont appropriés
que ne surchauffent pas, que ne couvrent pas les
défauts de la surface et que ne provoquent aucune
fragilisation due à L'hydrogène ou de la corrosion
fissurante.
• Lors des contrôles toutes les pièces doivent être
contrôlées concernant les éventuels dommages
affectant la sécurité et la fonction par exemple :
– Fracture, rainures, fissures, déformations, chaleur
inadmissible
– Usure respectivement la corrosion de plus de
10% de la section
En cas de doute si la fonction et/ou la sécurité sont
données, les anneaux vissables de levage doivent être
découpés.
Réparation
• Les réparations doivent seulement être effectuées
par des personnes compétentes.
• Petits défaut tels que les rainures et les rayures
peuvent être éliminés, si nécessaire, en meulant
ou limant soigneusement. Après la remise en état,
l'endroit réparé doit avoir une transition régulière
sans un changement aux intersections tout à coup.
L'élimination complète du défaut ne doit pas
réduire la section de plus de 5 %.
• Les travaux de soudure et les traitements ther-
miques sont interdits.
Les dimensions exactes sont indiquées dans le
mode d'emploi de ce produit sur le site Internet
www.strack.de.
