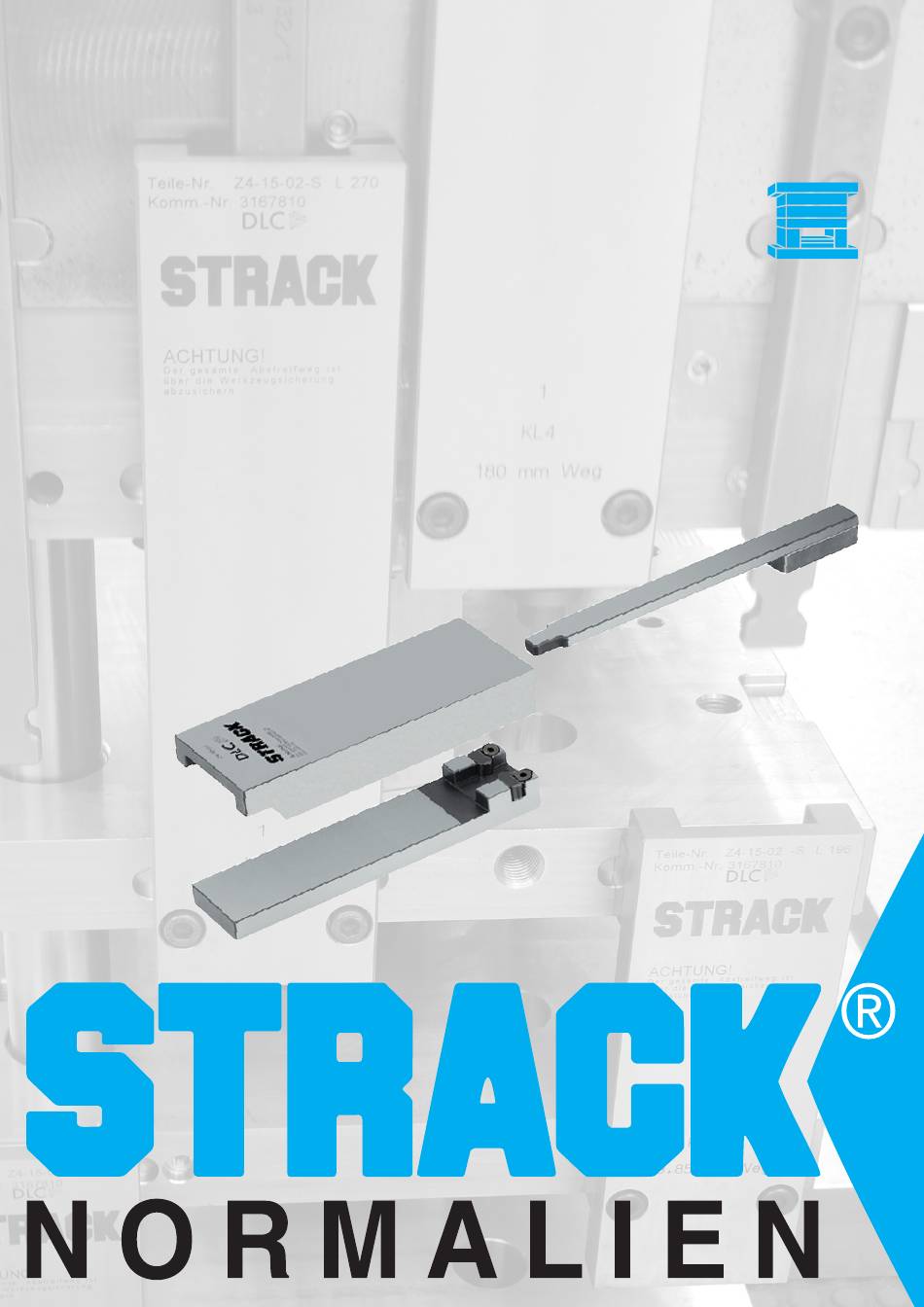

- Page 1 Z7 RAPPEL D’EJECTION INSTRUCTION D’EMPLOI...
-
Page 2: Applications Multiples
Une construction aux caractéristiques suivantes 1. Sécurité de fonctionnement Les rappels d’éjection de la série Z7 sont des éléments de sécurité protégeant les tiroirs, coquilles et éléments de moulage des dommages dus aux tiges d’éjection . Une telle protection est en particulier nécessaire en cas de rupture de l’élément de liaison situé entre l’éjecteur hydraulique de la presse d’injection et le moule. Dans ce cas, et en l’absence du Z7, les tiges d’éjection restent en position avancée et endommagent les tiroirs, coquilles ou éléments de moulage à la fermeture du moule. 2. Montage facile Montage et ajustage se font sans problèmes. Un fraisage du moule d’injection n’est pas nécessaire. 3. Applications multiples Le rappel d’éjection Z7 est un élément de construction supplémentaire augmentant les possibilités d’applications déjà nombreuses offertes par l’association de différents ouvre-moules de la série Z4 et de cliquets d’arrêt Z6. STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de... - Page 3 Le mouvement de fermeture du moule fait pénétrer la barre de la came (31) à tra- vers la came (22) dans le boîtier à clavettes (12) jusqu’à ce qu’elle bute contre les clavettes d’arrêt (6). Z144 Figure 3 Dans cette position, la barre de la came (31) appuie sur les clavettes d’arrêt (6) et repousse le boîtier à clavettes (12) relié à la batterie d’éjection (H7 et H8) en position initiale. Z144 Figure 4 Une fois cette position atteinte, les clavettes d’arrêt (6) s’engagent dans les en- coches de la came (22) et la barre de la came (31) continue jusqu’en fin de course, selon la course de sécurité (S) déterminée. L’opération d’ouverture s’effectue en sens inverse. Veiller à n’actionner la course (S2) de la batterie d’éjection (H7 et H8) qu’après que les plans de joint principaux ont été ouverts au minimum selon la course (S2) plus (S) (voir aussi figure 2). STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
-
Page 4: Sélection
Verrouiller toutes les vis avec des rondelles élastiques ou les sceller avec de la colle STRACK NORM Z9092. Veiller à ce que la partie frontale de la batterie d’éjection (H7 et H8) affleure des deux côtés avec les autres plaques porte-empreinte Les parties d’usure de la came, la barre de la came et le boîtier à clavettes sont trempées par cémentation à 58 HRC. Sur les faces de vissage du rappel d’éjection, la dureté superficielle s’élève à 33 HRC, ce qui permet de percer des trous de fixation. 2. Travaux préparatoires Déterminer la longueur du boîtier à clavettes (12), de la came(22), du support (102), et de la barre de la came (31) en fonction de la construction du moule et les raccourcir le cas échéant (voir figure 3). S’il est nécessaire de raccourcir le boîtier à clavettes, la came, le support ou la barre de la came, il faut meuler la couche de trempe des faces latérales avant la mise à longueur. Percer les trous de fixation dans la came (22), le boîtier à clavettes (12), le support (102) et la barre de la came (31) (voir figure 3). STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de... -
Page 5: Entretien
Tenir en compte de la position de montage! A l’aide de cales-étalons, ajuster la course d’éjection (S2) à sécuriser plus la course de sécurité (S). Appliquer toutes les barres de cames (31) uniformément et sans jeu contre les clavettes d’arrêt (6), les visser à fond, parallèlement au guidage du moule et les goupiller (voir figure 7). Vérifier le fonctionnement à la main. 31,102 4. Entretien Graisser régulièrement toutes les pièces en mouvement du rappel d’éjection (par ex. STRACK NORM Z9080). Vérifier régulièrement le bon serrage des vis de fixation. 31,102 STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
