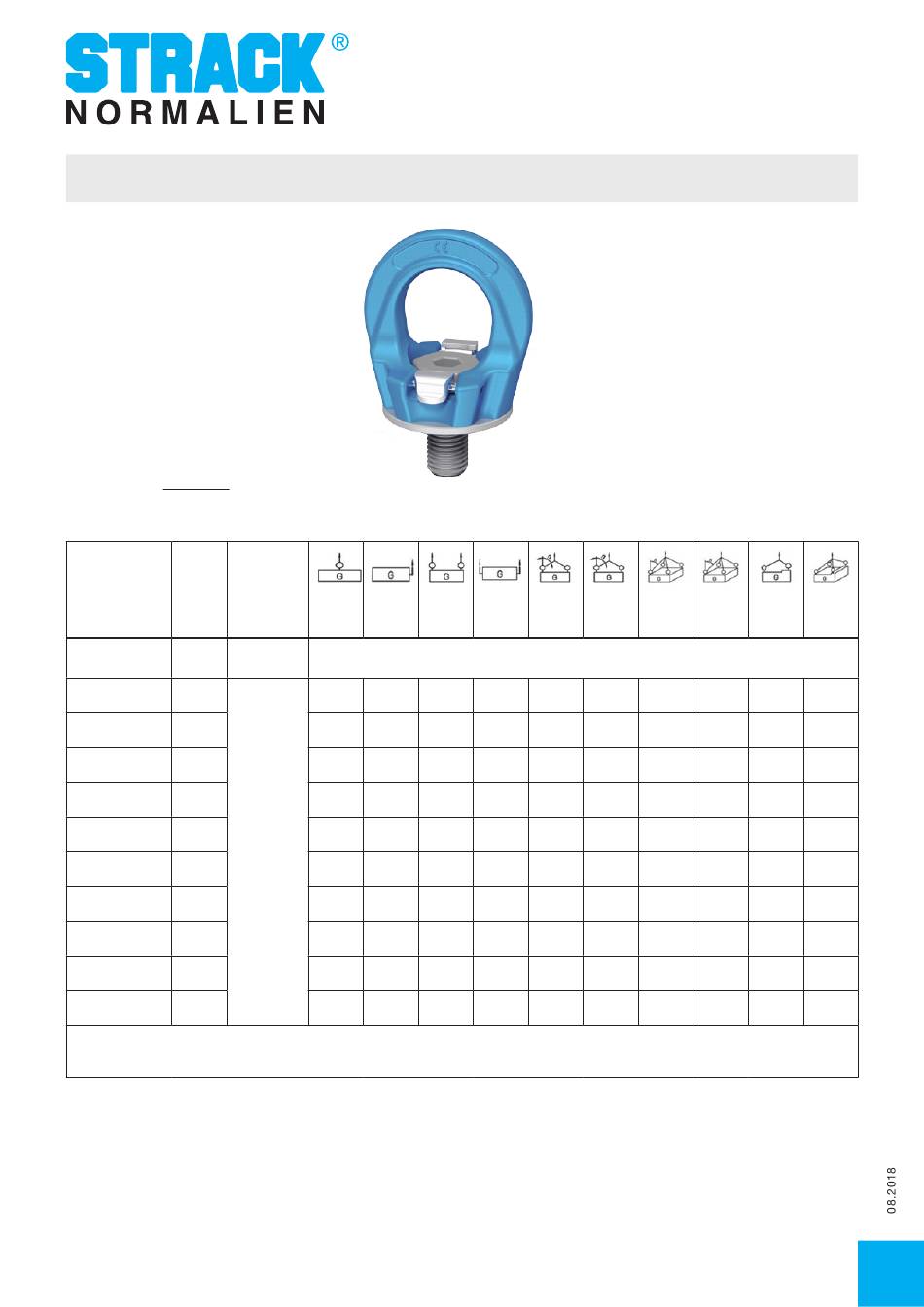

Mode d'emploi -- Anneaux vissables de levage, tournant SN1598
Anneau vissable de levage catégorie de
qualité 10
Ces anneaux vissables de levage sont prévus pour
le levage et la tenue des charges conformément
aux conditions dans ce mode d'emploi et les
réglementations nationales correspondantes.
Ils doivent seulement être mis en service quand
le mode d'emploi été lu et compris.
Le mode d'emploi doit être rendu accessible pour
l'utilisateur jusqu'à le démontage des anneaux
vissables de levage. Il est soumis à un processus
d'amélioration continue et est seulement valable
dans sa dernière édition. Il est disponible comme
téléchargement sous www.strack.de.
Type de levage
Nombre des brins
Angle d'inclinaison
Code Filet Couple de
[mm] serrage [Nm]
SN1598-M8 M8
SN1598-M10 M10
SN1598-M12 M12
SN1598-M16 M16
SN1598-M20 M20
Simplement
serrez à la main
SN1598-M24 M24
SN1598-M30 M30
SN1598-M36 M36
SN1598-M42 M42
SN1598-M48 M48
Facteur de sécurité 4
Attention: modifications techniques sous réserve
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
1 1 2 2
0° 90° 0° 90°
Capacité de levage
[kg]
800 300 1600
1100 500 2200
2000 700 4000
4000 1500 8000
5000 2300 10000
6500 3200 13000
12000 4900 24000
15000 7000 30000 14000
22000 9000 44000 18000
30000 12000 60000 24000
2 2 3 + 4
0°-- 45° 45°-- 60° 0°-- 45°
600 400 300 600
1000 700 500 1000
1400 1100 700 1400
3000 2100 1500 3000
4600 3200 2300 4800
6400 4500 3200 6700
9800 6900 4900 10300
9800 7000 14700
12600 9000 18900
16800 12000 25000
I
Eléments de manutention
3 + 4 2 3 + 4
45°-- 60° asymétr. asymétr.
400 300 300
700 500 500
1000 700 700
2200 1500 1500
3400 2300 2300
4800 3200 3200
7300 4900 4900
10500 7000 7000
13500 9000 9000
18000 12000 12000
3
