Mode d'emploi SN9810-TG-2000 Convoyeur pneumatique des pièces
L'emploi prévu:
Le convoyeur pneumatique TG est exclusivement destiné pour l'utilisation dans le processus de production industrielle. Une utilisation dans le domaine
non-commercial est expressément interdite. Avec le convoyeur pneumatique TG plusieurs pièces, particulièrement des pièces découpées sont transportées au
moyen d'une goulotte de transport vissée.
Le convoyeur profite ici de la friction de surface de la pièce à être transporter et de la goulotte de transport. L'appareil travaille avec l'air comprimé régulé
et a besoin d'une goulotte de transport, d'un support de la goulotte assez stable et d'un raccord d'air comprimé avec une unité de maintenance réglable à
au moins 4,2 – 4,7 bar maximale. La direction de transport dirige toujours dans la direction du côté de la connexion d'air.

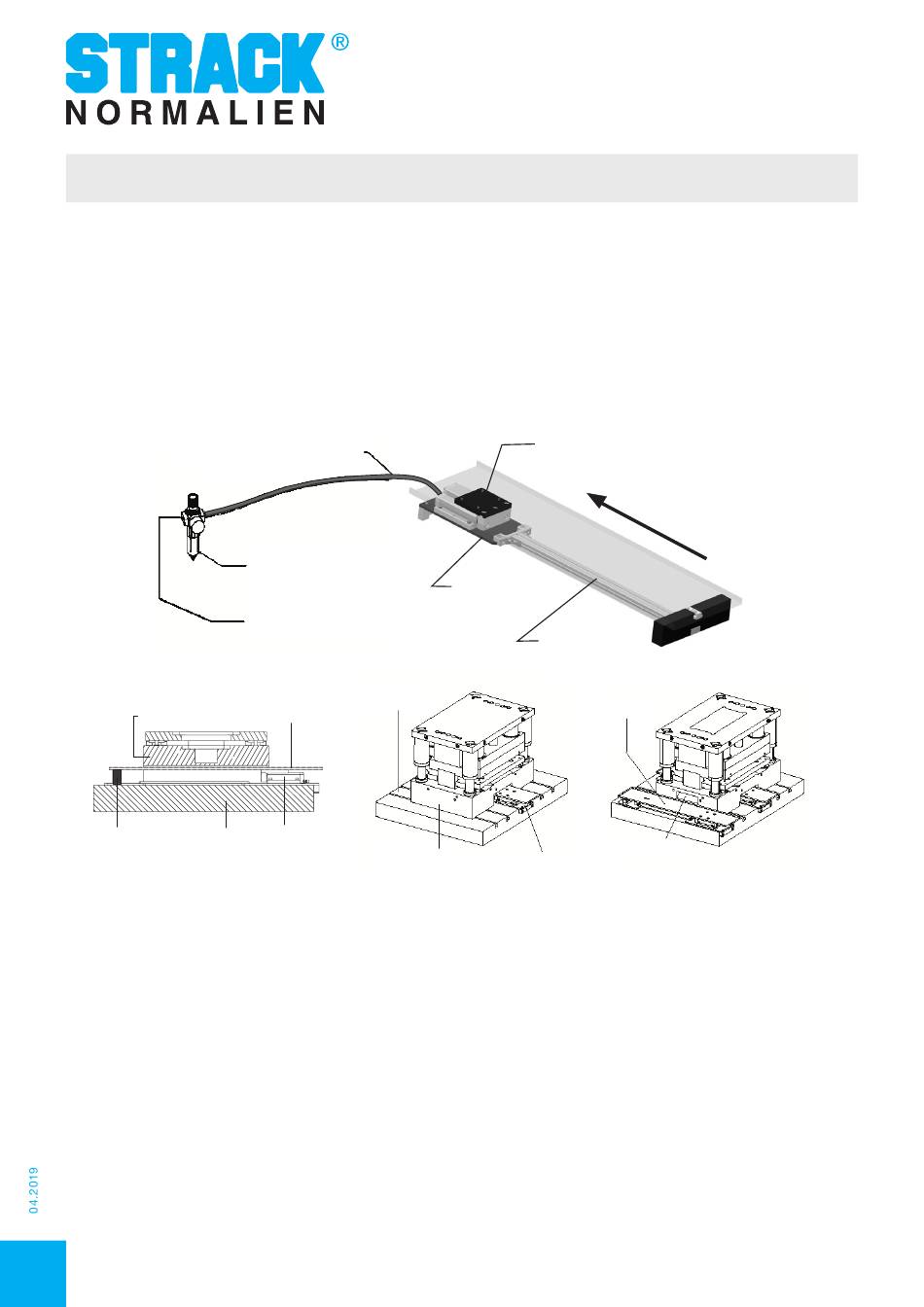

L'illustration suivante explique la construction:
Tuyau d'air
Luftschlauch
(diamètre intérieur au moins 8 mm)
(Innendurchmesser min. 8mm)
Exemples d'application:
Outil de découpage
Stanzwerkzeug
Querträger
Traverse
Table de presse
Une découpure à travers d'un outil de
découpage avec un puits à déchets et
un convoyeur TG avec un support de
goulotte
La performance de transport est essentiellement dépendant de l'état de surface des pièces à transporter, de l'état de surface de la goulotte de transport et
de la fréquence de course ajustée.
La performance de transport du TG-2000 est maximale 350 N avec support de goulotte.
Pour éviter le risque de bris d'outil ou d'autres dommages à l'arrêt du convoyeur dans le processus de fabrication automatique, une surveillance de l'arrêt
pour le convoyeur doit être prévue qui donne un signal au contrôle de la machine au cas d'un mauvais fonctionnement ou une défaillance de convoyeur
pour déclencher un arrêt automatique de la machine.
Le convoyeur pneumatique TG-2000 est conforme aux exigences du règlement 9 de la loi relative à la sécurité des appareils.
Si manié de façon appropriée et si vous suivez les instructions d'installation décrites dans ce mode d'emploi un bon fonctionnement et une longue durée de
vie du convoyeur pneumatique peuvent facilement être atteints.
Respectez impérativement les consignes de sécurité suivantes car une utilisation incorrecte peut entraîner des risques pour les personnes, les dom-
mages au convoyeur et aussi aux objets!
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
2
Tuyau d'air
(diamètre intérieur 6-8 mm)
Unité de maintenance (pression
Wartungseinheit (max.
maximale 4,7 bar) avec
Druck 4,7 bar) mit Öler
r
lubrificateur
Druckluft-
Conduite principale d l'air
Hauptleitung
comprimé
Table de presse
Pressentisch
Transportrinne
Goulotte de transport
Pressetisch
TG-Gerät
TG-convoyeur
pneumatischer
Convoyeur pneumatique TG
Teileförderer TG
Support de la
Rinnenabstützung
Rinnenabstüzung
goulotte
Transportrinne
Goulotte
Transportrinne
de transport
Outil de découpage
TG convoyeur avec
TG-Gerät mit
Stanzwerkzeug
Rinnenabstützung
support de goulotte
Les déchets de découpage sont transpor-
tés du puits et sont déversés au puits de
ferraille.
I
Convoyeur pneumatique des pièces
pneumatischer
Teileförderer TG
Transport-
Direction de transport
Transport-
richtung
richtung
TG-convoyeur
TG-Gerät
Abfallschacht
Puits de déchets
Les déchets de découpage sont
transportés latéralement à l'outil
au puits de ferraille.
