Nivocompact FTC 131 Z, FTC 331 Z
Si après avoir vissé le Nivocompact, l'entrée de câble est mal orientée, il est possible
de tourner le boitier :
dévisser
• déposer le couvercle du boitier
• dévisser la vis centrale dans l'électronique
• retirer la préamplification embrochable en la tirant par l'étrier
• dévisser légèrement 3 vis dans le boitier, voir fig. 15
tourner
• le boitier peut maintenant être tourné de 360°
en cas de montage latéral d'un Nivocompact FTC 131 Z, l'entrée de câble doit être
dirigée vers le bas afin d'éviter toute pénétration d'humidité
visser
• resserrer les 3 vis dans le boitier afin que ce dernier soit bien étanche au niveau de
l'écrou à 6 pans
• mettre le connecteur pour l'électronique à la place adéquate dans le boitier, par ex.
en face de la prise de terre
• embrocher l'électronique
veiller à ce que la cosse des deux fils jaune-vert soit bien placée sur le connecteur
de la prise de terre
• serrer la fixation centrale
veiller à ce que l'entrée de câble reste dégagée
dévisser ces 3 vis
orienter le connecteur pour la
préamplification
préamplification
vis centrale
connecteur pour prise
de terre
Implantation

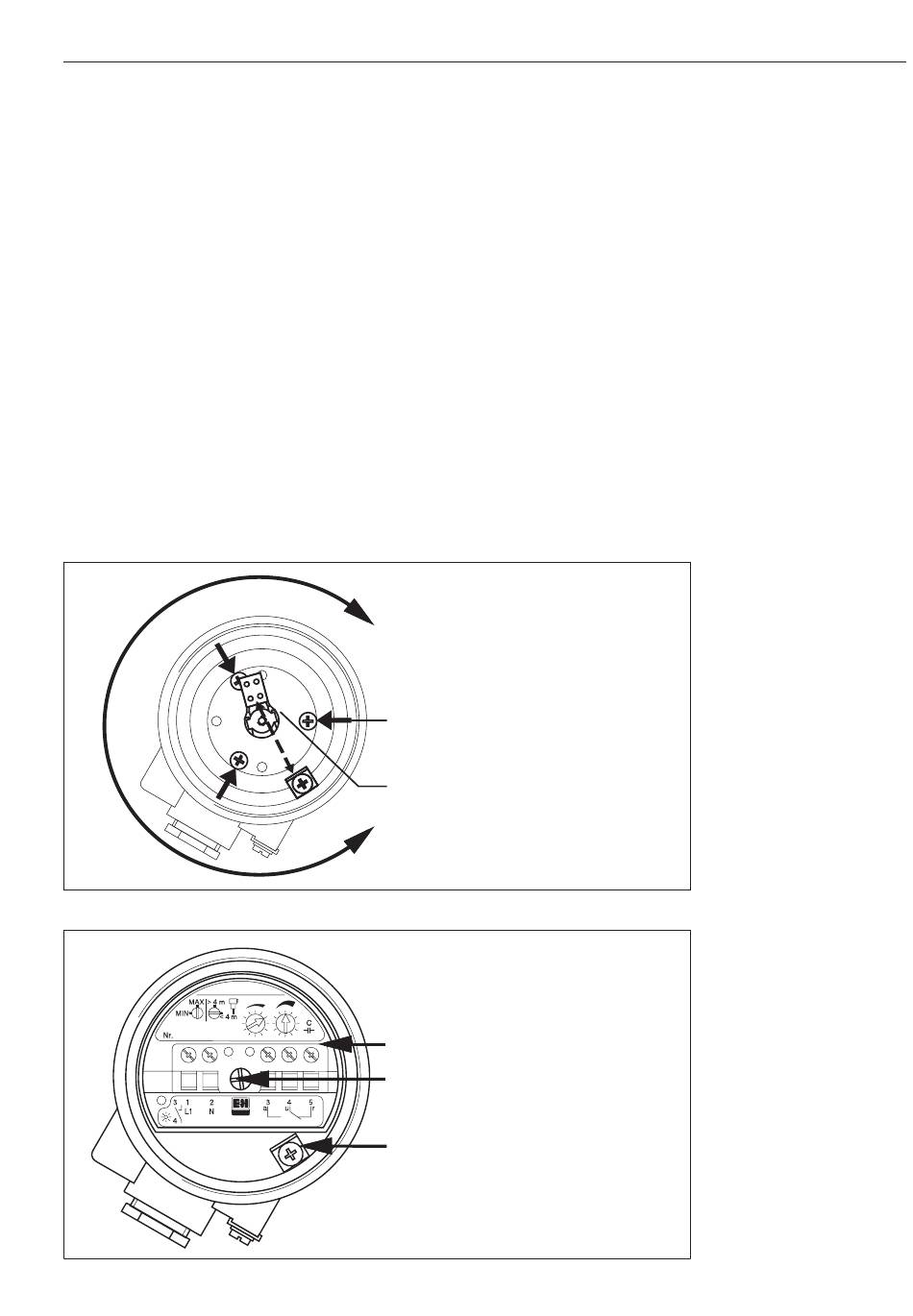

Rotation du boitier
Fig. 16
Dévisser et tourner le boitier
Fig. 15
Visser la préamplification
19
