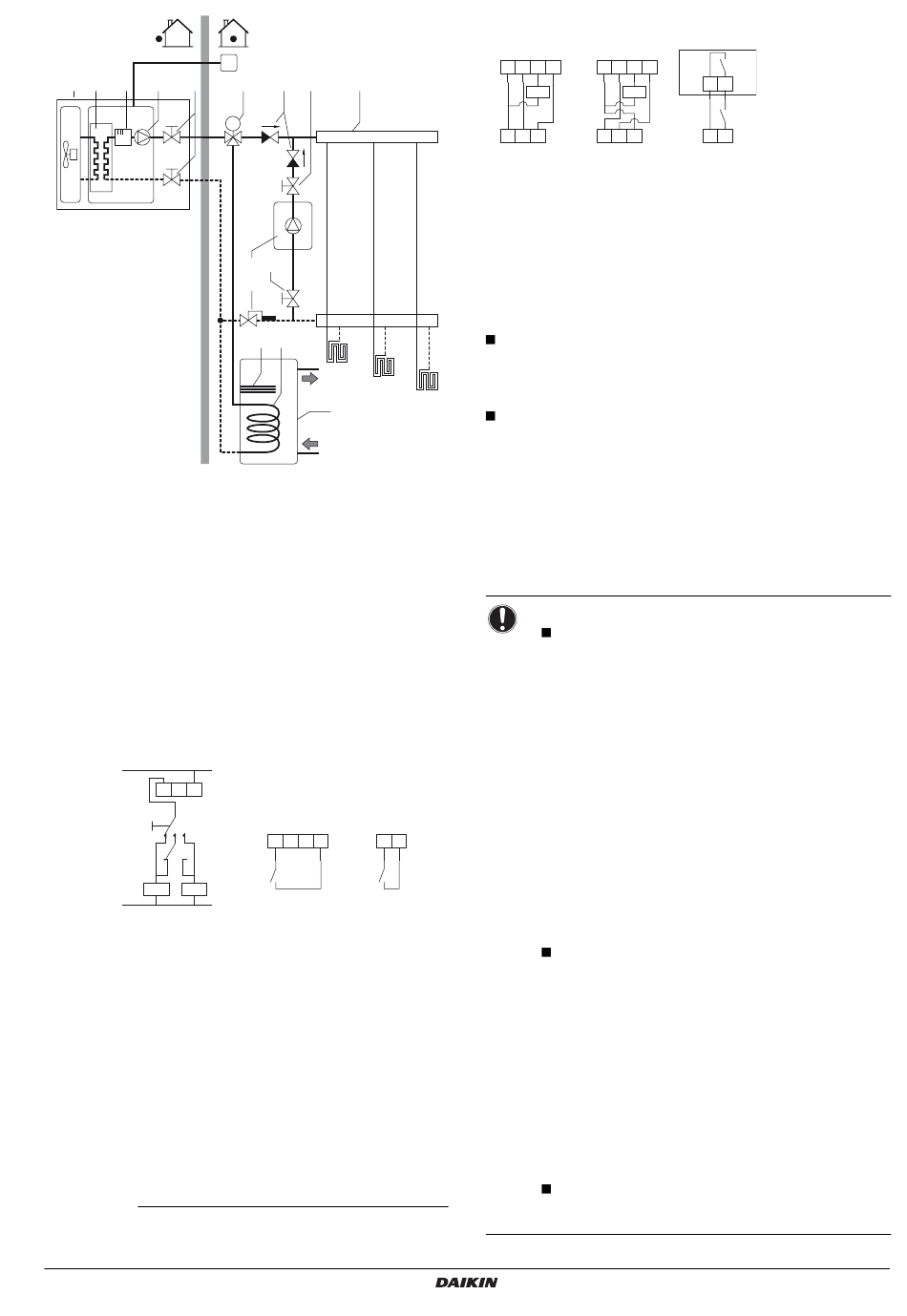

1 2 3 4 5
1 Unité
2 Échangeur thermique
3 Chauffage d'appoint
4 Pompe
5 Vanne d'arrêt
6 Collecteur (non fourni)
7 Vanne à 3 voies motorisée (fournie avec le ballon d'eau
chaude domestique)
8 Surchauffage
9 Serpentin d'échangeur de chaleur
10 Ballon d'eau chaude domestique (option)
11 Chaudière (non livrée)
12 Aquastat (non fourni)
13 Vanne d'arrêt (à fournir)
14 Clapet de non-retour (à fournir)
FHL1...3 Boucle de chauffage dans le sol (non fournie)
UI Interface utilisateur
Configuration de câblage sur place A
L
H Com
E(D/B)*/auto / Boiler
A
K1A K2A
N
B Entrée de thermostat de chaudière
TI
A Contact auxiliaire (normalement fermé)
H Thermostat d'ambiance de demande de chauffage (option)
Com Thermostat d'ambiance commun (option)
E(D/B)* Unité
auto Automatique
Boiler Chaudière
K1A Relais auxiliaire pour activation de l'unité E(D/B)*
(non fourni)
K2A Relais auxiliaire pour activation de la chaudière
(non fourni)
(1) Sur les ballons sans dispositif de surchauffage (EKHTS), le chauffage
d'appoint sera utilisé en mode de chauffage de l'eau domestique.
(2) Uniquement pour les ballons avec dispositif de surchauffage intégré
(EKHW*).
E(D/B)(H/L)Q011~016BB
Unité pour système de pompe à chaleur air à eau
4PW67904-1 – 01.2011
UI
7 14 13 6
M
11 13
12
8 9
FHL1
FHL2
10
(1)
(2)
E(D/B)*
B TI
X2M
1 2 3 4 X Y
K1A K2A
Configuration de câblage sur place B
E(D/B)*
X2M
1 2 3 4
K1A
H C
Com
EKRTR*
B
TI
C Thermostat d'ambiance de demande de refroidissement
H Thermostat d'ambiance de demande de chauffage (option)
Com Thermostat d'ambiance commun (option)
K1A Relais auxiliaire pour activation de l'unité E(D/B)*
KCR Signal de permission pour chaudière auxiliaire
E(D/B)* Unité
Utilisation
Configuration A
Lorsqu'il y a une demande de chauffage du thermostat, soit
l'unité E(D/B)*, soit la chaudière commence à fonctionner, en
fonction de la position du contact auxiliaire (A).
FHL3
Configuration B
Lorsqu'il y a une demande de chauffage du thermostat, soit
l'unité E(D/B)*, soit la chaudière commence à fonctionner, en
fonction de la température extérieure (statut du "signal de
permission pour chaudière auxiliaire").
Lorsque la permission est donnée à la chaudière, le
fonctionnement du chauffage d'un volume par l'unité E(D/B)*
sera coupé automatiquement.
Pour plus de détails, reportez-vous au réglage sur place
[C-02~C-04].
REMARQUE
Configuration A
Assurez-vous que le contact auxiliaire (A) dispose
d'un différentiel ou d'un délai suffisant de manière
à éviter un changement fréquent entre l'unité E(D/B)*
et la chaudière. Si le contact auxiliaire (A) est un
thermostat de température extérieur, veillez à installer
le thermostat à l'ombre de sorte qu'il ne soit pas
influencé ou enclenché/arrêté par le soleil.
Configuration B
Assurez-vous
dispose d'un différentiel ou d'un délai suffisant de
manière à éviter un changement fréquent entre l'unité
E(D/B)* et la chaudière. Comme la température
extérieure est mesurée par la thermistance d'air de
l'unité, veillez à installer l'unité à l'ombre pour qu'elle
ne soit pas influencée par le soleil.
Une
corrosion prématurée de la chaudière. Contactez le
fabricant de la chaudière.
En mode chauffage de l'unité E(D/B)*, celle-ci
fonctionnera de manière à atteindre la température
d'eau de départ cible telle que définie sur l'interface
utilisateur. Lorsque le fonctionnement avec loi d'eau
est actif, la température d'eau est déterminée
automatiquement en fonction de la température
extérieure.
En mode de chauffage de la chaudière, celle-ci
fonctionnera de manière à atteindre la température
d'eau de sortie cible telle que définie sur la
commande de la chaudière.
Ne réglez jamais le point de consigne de température
d'eau de sortie cible sur la commande de la
chaudière au-dessus de 55°C.
Veillez à n'avoir qu'1 vase d'expansion dans le circuit
d'eau. Un vase d'expansion est déjà préinstallé dans
l'unité Daikin.
E(D/B)* EKRP1HB
X2M
1 2 3 4
KCR
X1 X2
K1A
K1A
C H X Y
Com
B TI
EKRTW*
Entrée de thermostat de chaudière
(option)
(non fourni)
que l'hystérésis
activation fréquente peut
bivalente [C-04]
provoquer une
