Fonctionnement de la pompe
Lorsqu'il n'y a pas de thermostat raccordé à l'unité (1), la pompe (4)
peut être configurée pour fonctionner soit tant que l'unité est sous
tension, soit jusqu'à ce que la température de l'eau souhaitée soit
atteinte.
INFORMATIONS
Pour plus de détails sur la configuration de la pompe,
reportez-vous à la
fonctionnement de la pompe" à la page
Chauffage et refroidissement d'un volume
En fonction de la saison, le client sélectionnera le chauffage ou le
refroidissement par le biais de l'interface utilisateur.
L'unité (1) fonctionnera en mode de chauffage ou en mode de
refroidissement pour atteindre la température d'eau de départ cible.
Avec l'unité en mode de chauffage, la vanne à 2 voies (8) est ouverte.
L'eau chaude est fournie aux deux ventilo-convecteurs et aux
boucles de chauffage du sol.
Quand l'unité est en mode de refroidissement, la vanne à 2 voies
motorisée (8) se ferme pour empêcher l'eau froide de passer par les
boucles de chauffage du sol (FHL).
REMARQUE
Lorsque plusieurs boucles sont fermées dans le
système par les vannes régulées à distance, il peut
être nécessaire d'installer une vanne de dérivation (7)
pour éviter l'activation du dispositif de sécurité
à contacteur de débit. Reportez-vous également à la
section "Application 2" à la page
Le câblage de la vanne à 2 voies (8) est différent pour
une vanne NC (normalement fermée) et une vanne
NO (normalement ouverte)! Veillez à effectuer la
connexion aux numéros de bornes corrects comme
détaillé sur le schéma de câblage.
Le réglage MARCHE/ARRÊT du mode de chauffage/refroidissement
se fait via l'interface utilisateur.
Manuel d'installation
7
section "10.3. Configuration
32.
5.

Application 5

Chauffage en relève de chaudière
Application de chauffage d'un volume au moyen soit de l'unité Daikin,
soit d'une chaudière auxiliaire raccordée dans le système. C'est un
contact auxiliaire ou un contact contrôlé par l'unité intérieur E(D/B)*
qui décidera si l'unité E(D/B)* ou la chaudière fonctionnera.
Le contact auxiliaire peut par ex. être un thermostat de température
du
extérieure, un contact pour compteur de nuit, un contact
à commande manuelle,
"Configuration de câblage sur place A" à la page
Le contact contrôlé par l'unité E(D/B)* (appelé aussi "signal de
permission pour la chaudière auxiliaire") est commandé par la
température extérieure (thermistance située sur l'unité). Reportez-
vous à la section "Configuration de câblage sur place B" à la page
Un fonctionnement bivalent n'est possible que pour le chauffage d'un
volume, pas pour le chauffage d'eau chaude domestique. L'eau
chaude domestique dans cette application est toujours fournie par le
ballon d'eau chaude domestique qui est raccordé à l'unité Daikin.

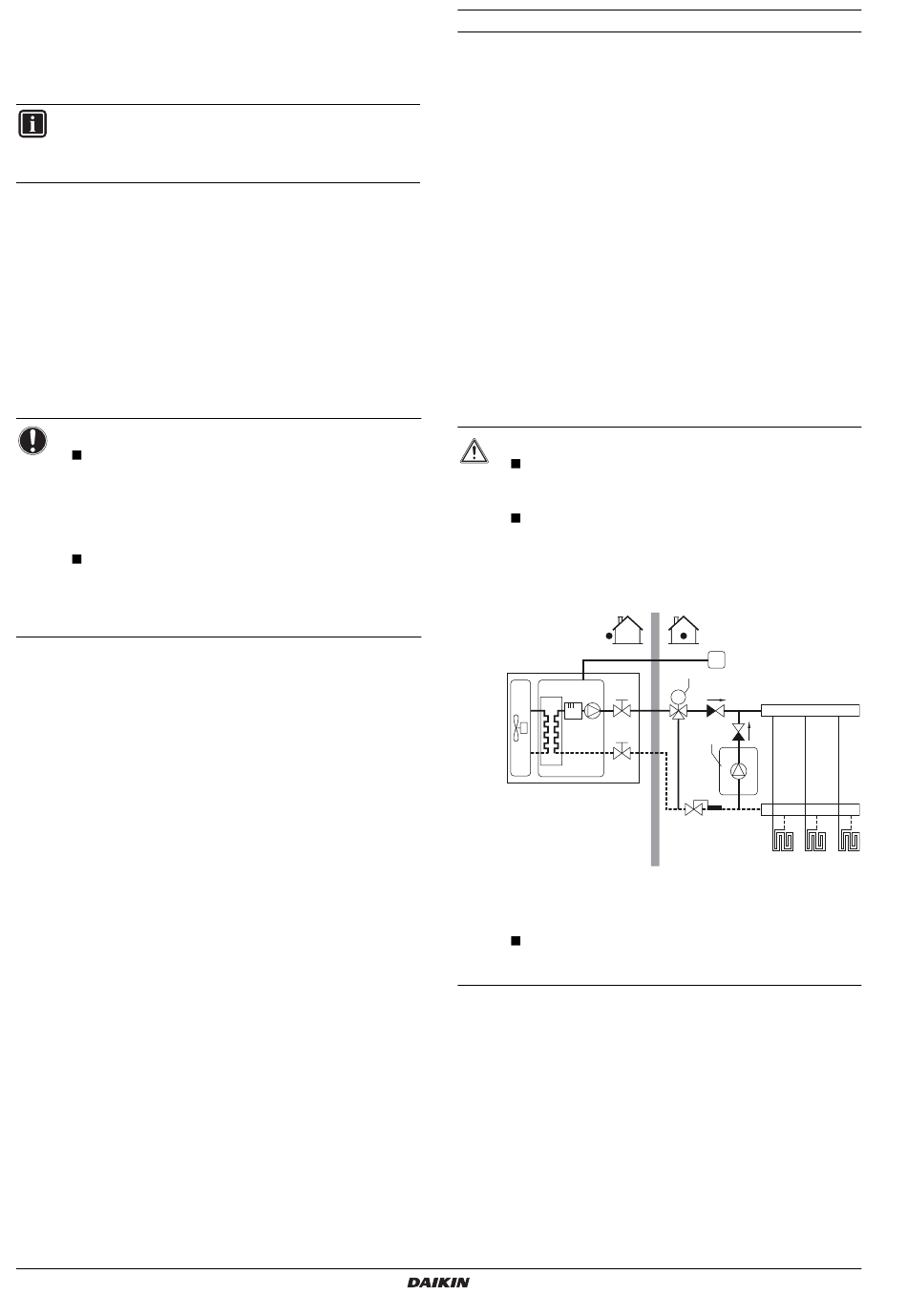

La chaudière auxiliaire doit être intégrée dans le circuit hydraulique et
électrique à réaliser sur place conformément aux illustrations ci-
dessous.
ATTENTION
Veillez à ce que la chaudière et l'intégration de la
chaudière dans le système soient conformes à la
législation applicable.
Installez toujours une vanne à 3 voies, même si aucun
ballon d'eau chaude domestique n'est installé. Cela
permet de garantir que la fonction de protection
contre le gel (reportez-vous à la section
protection antigel" à la page
lorsque la chaudière est activée.
Daikin ne peut être tenu responsable de situations
incorrectes ou non sûres dans le circuit de la
chaudière.
etc. Reportez-vous
8.
38) peut fonctionner
UI
1
M
2
1 Vanne à 3 voies motorisée
2 Chaudière
UI Interface utilisateur
E(D/B)(H/L)Q011~016BB
Unité pour système de pompe à chaleur air à eau
4PW67904-1 – 01.2011
à la section
8.
"Fonction de
FHL1 FHL2 FHL3
