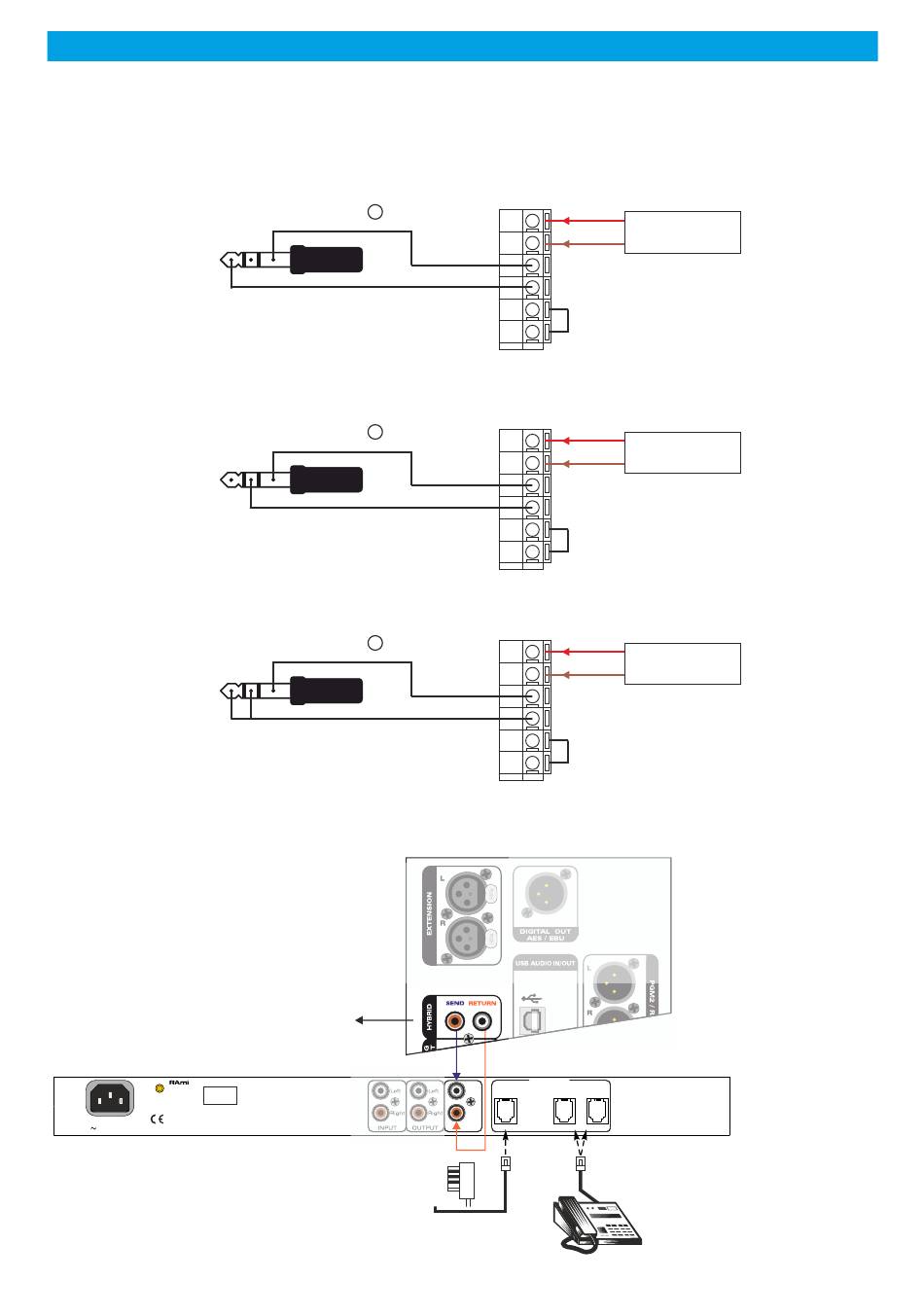

A / Câblage jack avec télécommande rouge Antenne
[ Allumage ON AIR avec MASTER MIC seulement
[ Allumage ON AIR avec un ou plusieurs micros des voies d'entrées
[ Allumage ON AIR avec MASTER MIC et les micros des voies d'entrées
B / Câblage avec l'insert téléphonique TEL150
Made in Europe (Fr)
230V 50/60Hz 5W
T 160mA L
TEL150
Connecter la ligne téléphonique sur les points 1 et 3 du
conjoncteur. L'ordre des fils n'a pas d'importance.
RAmi
ANNEXES : CABLAGES
Jack pour connecteur ON AIR GPO
voir notice RP500 page 18 Y
Jack pour connecteur ON AIR GPO
voir notice RP500 page 18 Y
Jack pour connecteur ON AIR GPO
voir notice RP500 page 18 Y
HYBRID
(embases D , page 16 )
Model TEL 150
Serial
Nbr
Connecteur RGL500
Connecteur RGL500
Connecteur RGL500
Face arrière RP500 - module de sortie
TELEPHONE
IN
Left Left
OUT
Right Right
MONO
INPUT OUTPUT LINE
23
+VCC
ALIMENTATION
+VCC
ALIMENTATION
+VCC
ALIMENTATION
Std A Std B
PHONE
Attention ! suivant le type d'appareil
téléphonique utilisé, le câblage du cordon
n'est pas identique.
Le TEL150 dispose donc de 2 types de câblage
de connexion pour pallier à ce problème.
RP500
