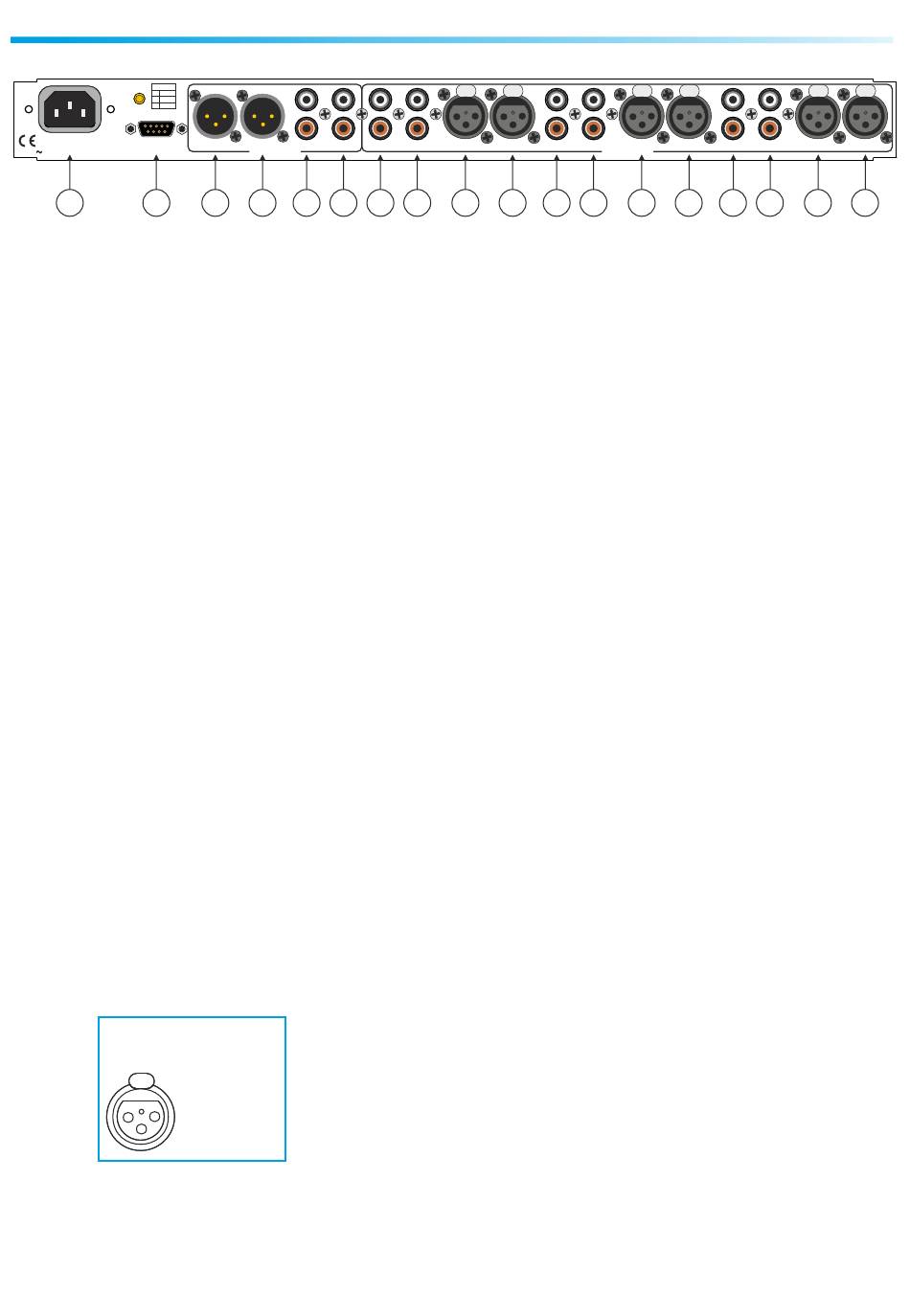

FACE ARRIERE
XLR
1
GND
2
HOT
3
COLD
Made in France (Fr)
REMOTES
230V
50/60Hz 14W T 250mA L
R
Q
A -
Connecteur XLR 3 points femelle d'entrée MICRO 1.
Cette entrée est du type "symétrique Electronique". (Masse en 1, Pt chaud en 2, Pt f roid en 3).
La sensibilité maximum est de -47 dBu
B -
Connecteur XLR 3 points femelle d'entrée MICRO 2.
Cette entrée est du type "Symétrique Electronique". (Masse en 1, Pt chaud en 2, Pt froid en 3).
C -
Connecteurs cinch d'entrée Ligne 1 gauche et droite. Le niveau peut être compris entre -10
dBu et +26 dBu.
D -
Connecteurs cinch d'entrée Ligne 2 gauche et droite. Le niveau peut être compris entre -10
dBu et +26 dBu.
E -
Connecteur XLR 3 points femelle d'entrée MICRO 3.
Cette entrée est du type "symétrique Electronique". (Masse en 1, Pt chaud en 2, Pt froid en 3).
La sensibilité maximum est de -47 dBu.
F -
Connecteur XLR 3 points femelle d'entrée MICRO 4.
Cette entrée est du type "Symétrique Electronique". (Masse en 1, Pt chaud en 2, Pt froid en 3).
La sensibilité maximum est de -47 dBu.
G -
Connecteurs cinch d'entrée Ligne 3 gauche et droite. Le niveau peut être compris entre -10
dBu et +26 dBu.
H -
Connecteurs cinch d'entrée LIGNE 4 gauche et droite. Le niveau peut être compris entre -10
dBu et +26 dBu.
I -
Connecteur XLR 3 points femelle d'entrée MICRO 5.
C ette entrée est du type "Symétrique Electronique". (Masse en 1, Pt chaud en 2, Pt froid en 3).
La sensibilité maximum est de -47 dBu.
J )
Connecteur XLR 3 points femelle d'entrée MICRO 6.
Cette entrée est du type "Symétrique Electronique". (Masse en 1, Pt chaud en 2, Pt froid en 3).
La sensibilité maximum est de -47 dBu.
XLR 3 Pts femelle
PUSH
1
2
3
Rami
R
L
L
R
BAL
BAL
UNBAL
RECORD
OUTPUTS
P
O
N
M
1: Masse
2: Pt chaud
3: Pt froid
PUSH
PUSH
L
R
LINE 6
LINE 5
MIC 6
MIC 5
L
K
J
I
7
PUSH
PUSH
L
R
LINE 4
LINE 3
MIC 4
MIC 3
INPUTS
H
G
F
E
PUSH
PUSH
L
R
LINE 2
LINE 1
MIC 2
MIC 1
D
C
B
A
