Pièces

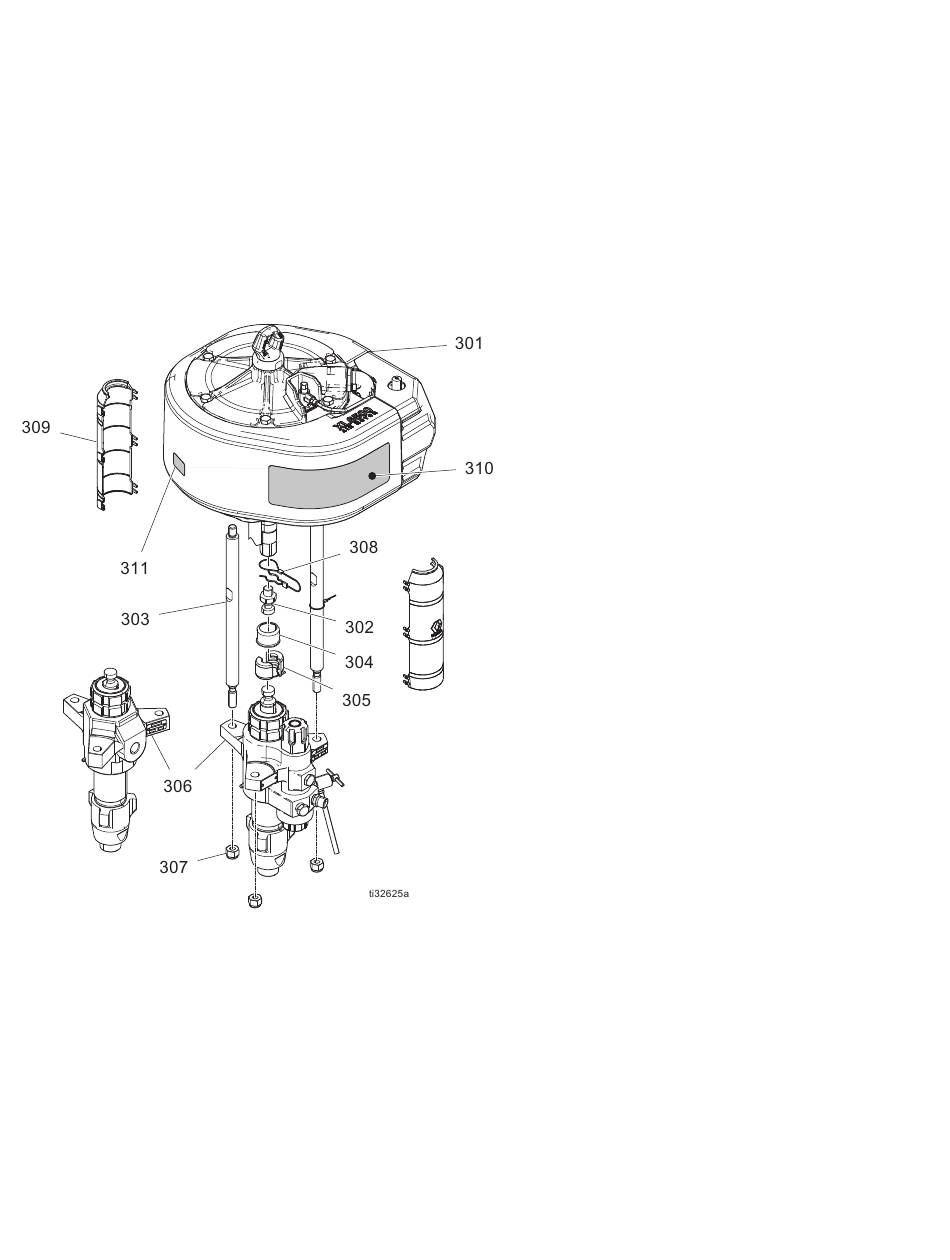

Pièces pour ensembles de pompe
Désignation
Ensembles de pompe avec bas de pompe L180C# (rapports de 40:1, 70:1)
Ensembles de pompe avec bas de pompe L220C# (rapports de 30:1, 60:1)
Ensembles de pompe avec bas de pompe L250C# (rapport de 50:1)
Ensembles de pompe avec bas de pompe L290C# (rapports de 25:1, 45:1)
Ensembles de pompes avec bas de pompe référence L145C (rapport de 90:1)
Réf. Pièce Désignation
301 - - - - - MOTEUR, standard
302 15H392 TIGE, adaptateur
303 15F837 TIGE, assemblage, longueur 14–1/4
304 197340 COUVERCLE, manchon de
raccordement
305 244819 ACCOUPLEMENT, ensemble,
145–290 Xtreme
306 - - - - - BAS DE POMPE, Xtreme, 220, nf,
Xseal (voir le tableau Ensembles
de pompe ci-dessus)
32
Réf. Pièce
Qté.
1 307 101712
1 308 244820
3
309 17S727
1
310 17P245
1
311 15H117
1
Page de la liste
des pièces
33
33
34
34
34
Désignation
CONTRE-ÉCROU
ATTACHE, épingle à cheveux
(avec cordon)
PROTECTION, manchon
de raccordement tige
ÉTIQUETTE, King
ÉTIQUETTE, identification
Qté.
3
1
2
1
1
3A5493E
