Branchement de
de l'alimentation
Branchement
Branchement
de
Un câblage mal effectué risque de provoquer une
décharge électrique, un incendie, une explosion
ou d'infliger des blessures graves. Faites appel à
un électricien qualifié pour toutes les interventions
électriques. Veiller à ce que l'installation réponde
aux réglementations de sécurité et d'incendie
nationales, régionales et locales.

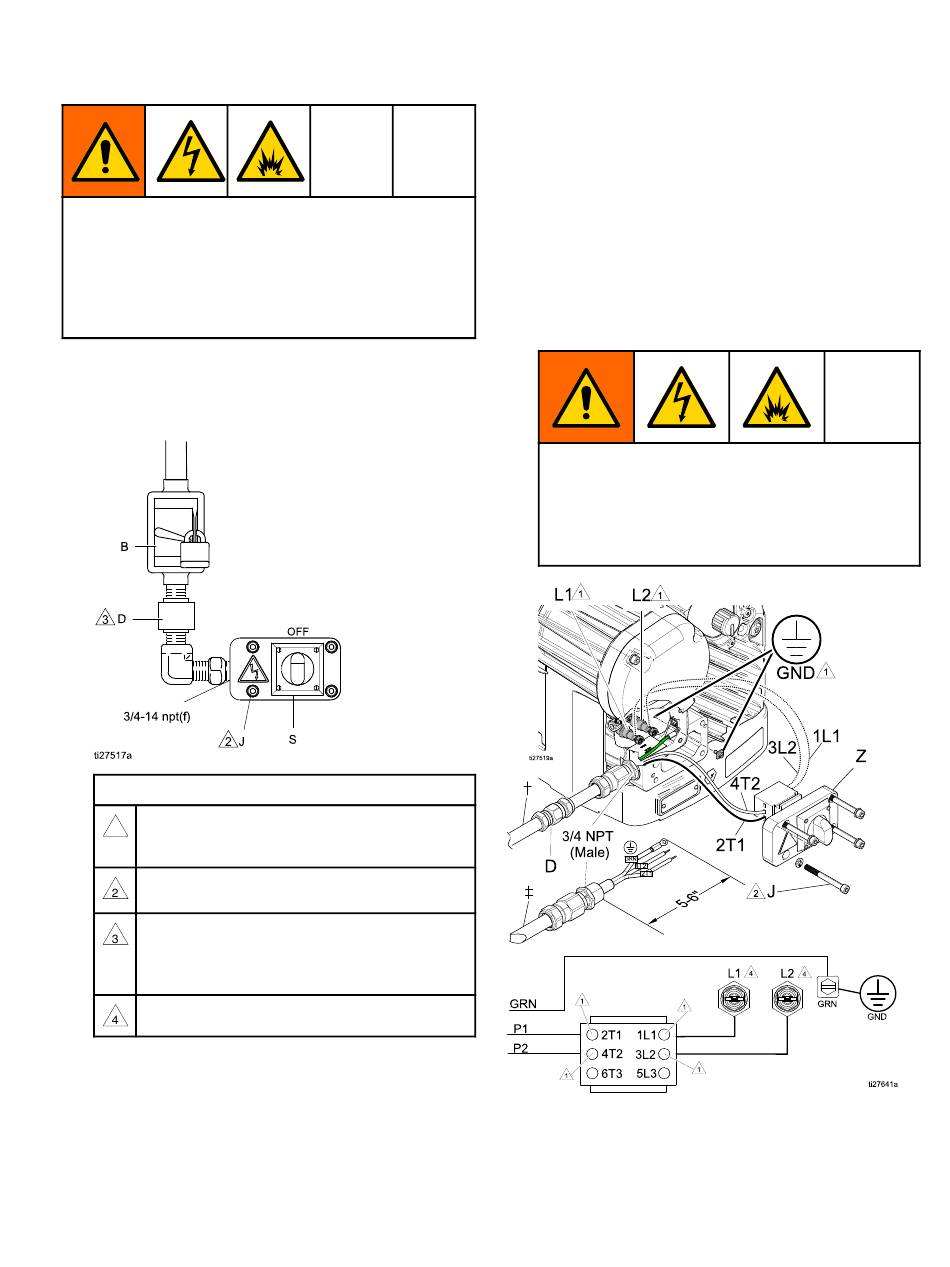

1. Couper l'interrupteur de sécurité à fusible (B)
et appliquer les procédures appropriées de
verrouillage et d'étiquetage.
Installation type de systèmes à montage mural :
Débrancher
Débrancher
Débrancher les
les blocs
les
blocs bornes
blocs
Serrer tous les blocs bornes de
1
débranchement à un couple de 7 pieds-livres
(0,8 N•m). Ne pas serrer de façon excessive.
Serrer les vis du couvercle à un couple de
15 pieds-livres (20,3 N•m).
Dans le cas d'une installation aux États-Unis
et au Canada, il est nécessaire d'installer un
joint de conduite (D) à moins de 18 pouces
(457 mm) du moteur.
15 pieds-livres maximum (douilles de bornes)
2. Avant d'installer le câblage, localiser
l'emplacement du boîtier de raccordement
électrique (Y). Retirer les quatre vis (J) et le
couvercle du boîtier de raccordement (Z). Les
fils seront déjà montés sur le côté avant du
sectionneur, au niveau des bornes étiquetées
1L1 et 3L2.
3A4536F
l'alimentation électrique
électrique
l'alimentation
électrique
bornes
bornes
3. Raccorder le fil de terre à la cosse de terre
étiquetée, située à l'arrière du boîtier de
raccordement. Voir
4. Installer les fils électriques entrants sur le côté
opposé du sectionneur étiqueté 2T1 et 4T2, et
serrer à un couple de 7 pieds-livres (0,8 N•m).
5. Remettre en place le couvercle du boîtier de
raccordement (Z) et les vis (J). Serrer à un
couple de 15-20 pieds-livres (21-27 N•m).
REMARQUE
REMARQUE : : : Un fil doit être raccordé aux deux
REMARQUE
bornes 1L1 et 3L2.
Au moment de réinstaller les couvercles,
prendre garde à ne coincer/écraser aucun
câble ou fil. Le non-respect de cette consigne
risque d'endommager les câbles et les fils, et
d'entraîner des problèmes électriques et/ou
des incendies et des explosions.
† Conduit non fourni.
‡ Cordon d'alimentation non fourni.
Installation
Mise à la terre, page
10.
11
