Réparation
Réparation
Réparation de la vanne d'air
Remplacement complet de la vanne d'air
1.
Arrêter la pompe à mi-course. Décompressez. Effectuez
la Procédure de décompression contenue dans le manuel
de configuration-fonctionnement du doseur pour vitrage
avancé AGP ExactaBlend.
2.
Débranchez la conduite d'air du moteur.
3.
Retirez les vis (18). Retirez la vanne d'air (17)
et le joint (16*◆).
4.
Pour réparer la vanne d'air, consultez la section
Démontage de la vanne d'air, étape 1 sur la droite.
Pour installer une vanne d'air de remplacement, passez
à l'étape 5.
5.
Alignez le nouveau joint de la vanne d'air (16*◆)
sur le collecteur, puis fixez la vanne d'air (17).
6.
Rebranchez la conduite d'air sur le moteur.
8
Remplacement des joints ou réfection
de la vanne d'air
Des kits de joints de vanne d'air sont disponibles. Consultez
la page 18 pour commander le kit adapté à votre pompe.
Les pièces sont marquées d'un †.
Des kits de réparation de vanne d'air sont disponibles.
Consultez la page 18 pour commander le kit adapté à votre
pompe. Les pièces sont marquées d'un ◆.
Des kits de plaque de blocage de vanne d'air sont disponibles.
Consultez la page 18 pour commander le kit adapté à votre
pompe. Les pièces sont marquées d'un ✠.
Démontage de la vanne d'air
1.
Exécutez les étapes 1 à 5 de la section Remplacement
complet de la vanne d'air, page 8.
2.
Consultez la F
. 3. Utilisez une clé hexagonale
IG
de 2 mm ou 5/64 pour retirer les deux vis (109†◆).
Retirez la plaque de vanne (105)◆.
3.
Retirez l'ensemble de coupelle à deux éléments
(◆112a, b et c) ainsi que le ressort (111◆).
109†◆

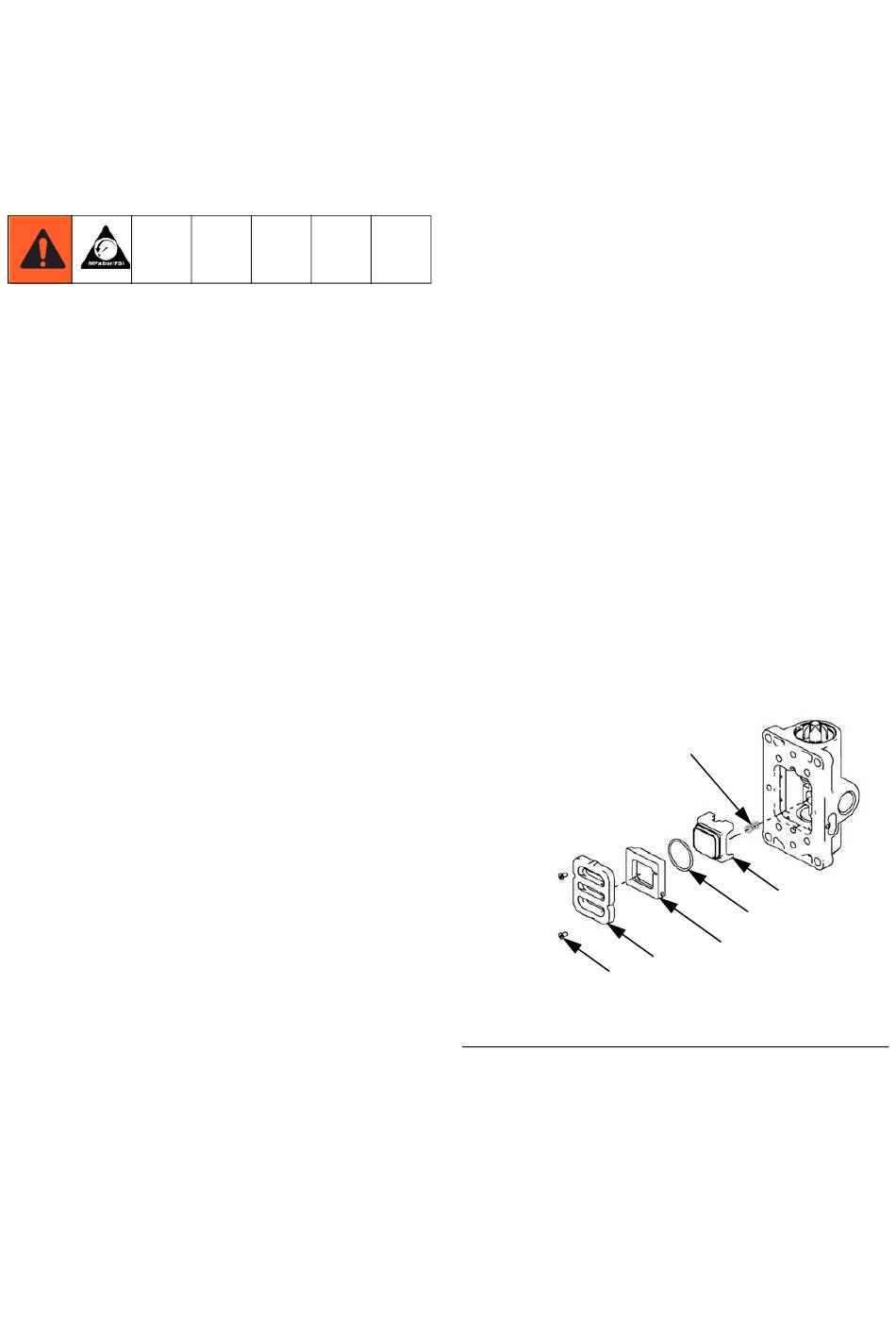

F
. 3 : Démontage de la plaque d'air
IG
4.
Retirez l'anneau de retenue (110◆✠) de chaque
extrémité. Utilisez le piston pour pousser les plaques
de blocage (107✠, 117✠) hors des extrémités. Retirez
les joints toriques des chapeaux (106†✠◆, 119†✠◆).
5.
Retirez le piston (102◆). Retirez les joints en coupelle
(108†◆) de chaque extrémité puis l'ensemble (103◆)
et la came de détente (104◆) de la partie centrale.
111◆
◆112a
◆112b
◆112c
105◆
334004A
