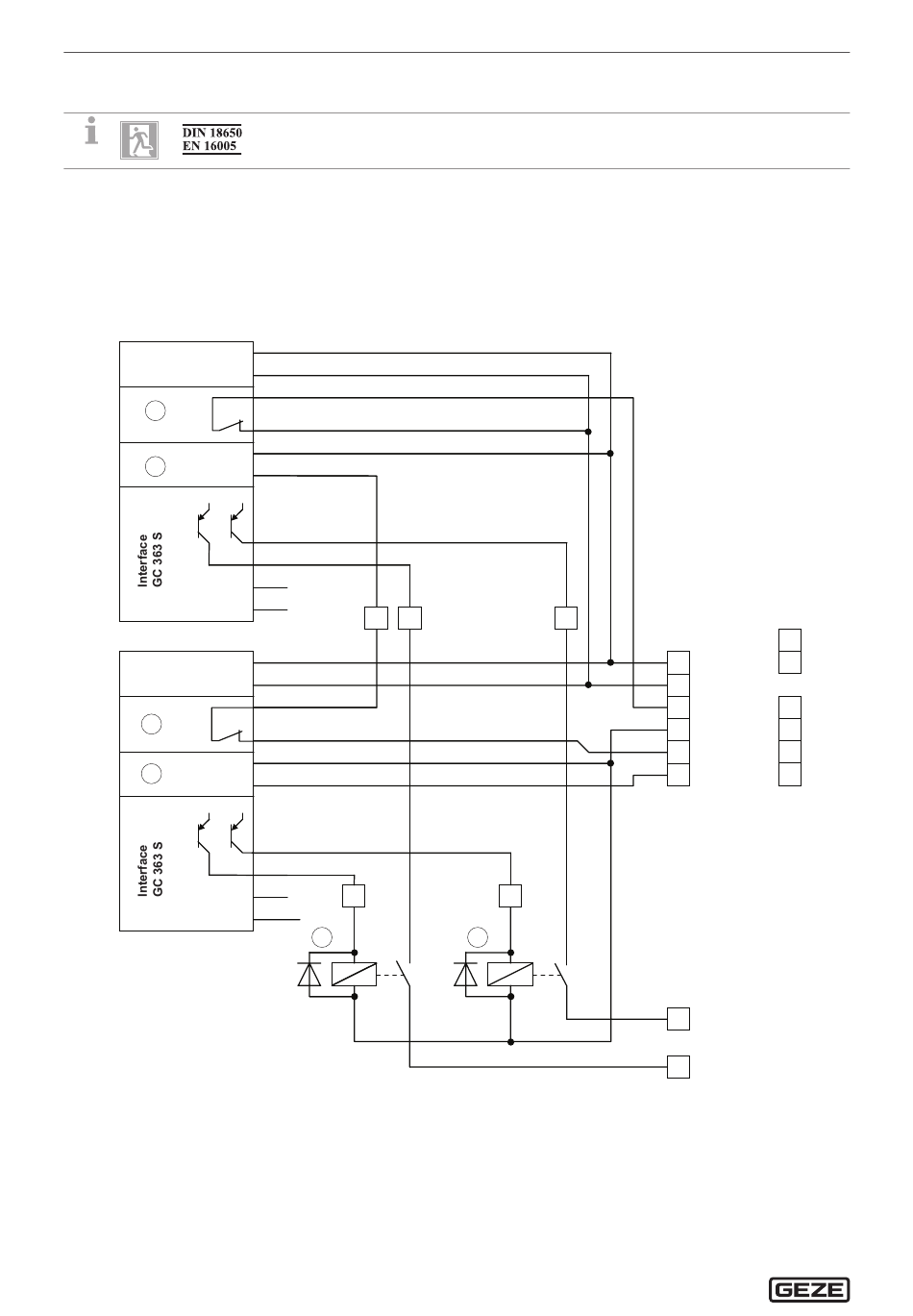

Montage en série des sensors de sécurité
7.2.2 Sensor de sécurité/de commande GC 363 SF
à Pour le montage en série de deux GC 363 SF, deux interfaces GC 363 S et deux relais sont nécessaires.
à Pour plus d'informations, voir chapitre 4.5 Détecteur infrarouge actif et détecteur de mouvement à radar GC 365 SF
Régler les paramètres :
Ci (Type de contact KI) sur 02 (Normalement fermé).
X
E3 (Fonction PE3) sur 22 (KI 2).
X
à Accessoires :
à Interface GC 363 S, réf. n° 151361
à Relais avec diode de roue libre, réf. n° 103352
GC 363 SF
-UB
12V - 24V
+UB
1
COM
2
+UB +UB
RBM
GC 363 SF
-UB
12V - 24V
+UB
1
COM
2
+UB +UB
RBM
1 Rideau AIR
2 Test
3 Relais avec diode de roue libre
Représentation : avec tension de service déconnectée
Réglage du GC 363 SF
à RAD : Sortie, AIR:sur 5 (current/NC)
Voir également les indications sur le réglage des paramètres GC 363 SF dans le chapitre 4.2 Détecteur infrarouge
actif et détecteur de mouvement à radar à contrôle autonome GC 363 SF
24
BN
GN
YE
GY
BU
RD
+
WH
PK
YE/BK
WH/BK
VB VB
BN
GN
YE
GY
BU
RD
+
WH
PK
YE/BK
VB V
WH/BK
3
A1 (+)
A2 (-)
VB
VB
3
A1 (+)
14 14
11 11
A2 (-)
VB Raccordement des brins et fixation des câbles
de sensors (voir chapitre 7.3 Protection des
câbles de sensors contre un court-circuit)
Portes coulissantes automatiques
DC U1-2M-NT
OU 1 GND
SIS S1
4
1 24Vsw
GND
4 24Vsw SIS2
11 SIS1 12 SIS2
1 GND 1 GND
4 24Vsw 4 24Vsw
10 TST 10 TST
DC U1-2M-NT
KI
21
KI1
PE3 3
22
PE3
