Détecteur Infrarouge Actif Et Détecteur De Mouvement À Radar À Contrôle Autonome Gc 363 Sf - GEZE DCU1-NT Manuel

Sensor de sécurité « Fermeture »
4.2 Détecteur infrarouge actif et détecteur de mouvement à radar à contrôle autonome
GC 363 SF
Hauteur de montage jusqu'à 3500 mm
à GC 363 SF noir, réf. n° 151239
à GC 363 SF selon RAL, réf. n° 151240
à Le GC 363 SF contient un détec-
teur infrarouge actif (rideau IR)
et un détecteur de mouvement
à radar directionnel à contrôle auto-
nome avec une sortie de fréquence
(100 Hz).
Respecter la notice de montage
X
GC 363 SF.
Régler le champ de détection
X
et la sensibilité du détecteur
de mouvement par radar selon
AutSchR :
à Champ de détection = ÖW × 1,5 m,
vitesse supérieure à 10 cm/s.
Pour la protection par fusibles de la fermeture, un sensor doit être monté à l'intérieur et à l'extérieur selon les normes
X
EN 16005 et DIN 18650, son champ de détection doit couvrir toute la largeur d'ouverture de la porte au sol.
Réglage des paramètres nécessaire GC 363 SF
à Configuration de départ :
RAD : SORTIE, AIR : SORTIE
Réglage des différents paramètres sur RAD : SORTIE et AIR : Les réglages AUR ne sont pas possibles.
Le réglage de l'une des deux configurations de sortie influence systématiquement les deux sorties.
Réglage nécessaire sur la commande
à Définir le paramètre Ci (contact intérieur, type de contact) ou Co (contact extérieur, type de contact) sur 04
(ferme-porte).
10

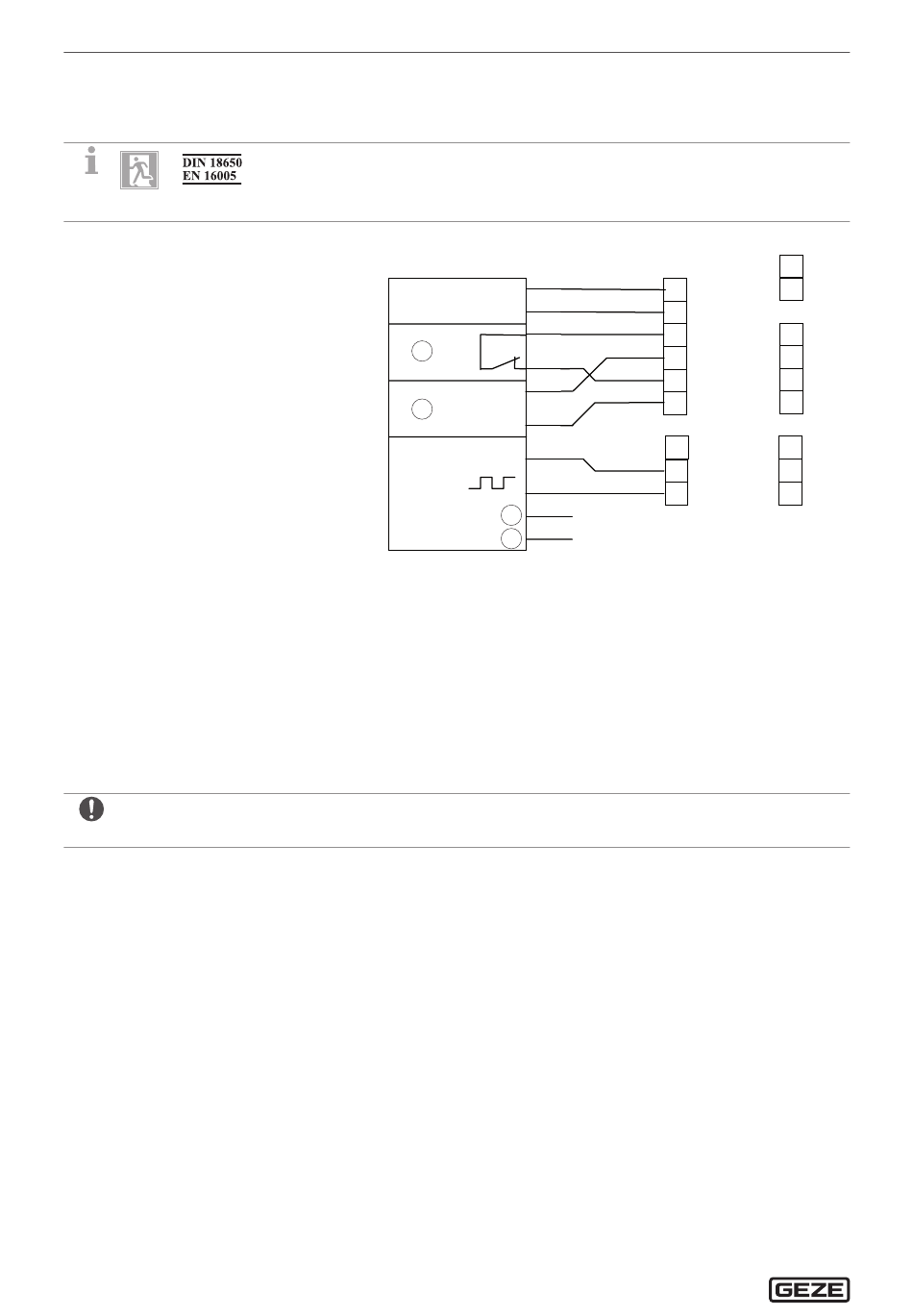

GC 363 SF
BN
GN
120 mA
GY
1
PK
BU
COM
2
RD
+
WH
+UB
RBM
YE
YE/BK
3
WH/BK
3
1 Rideau AIR
2 Test
3 inutilisé
sur 6 (freq/NC)
