1.10
Connecteurs
1.10.1

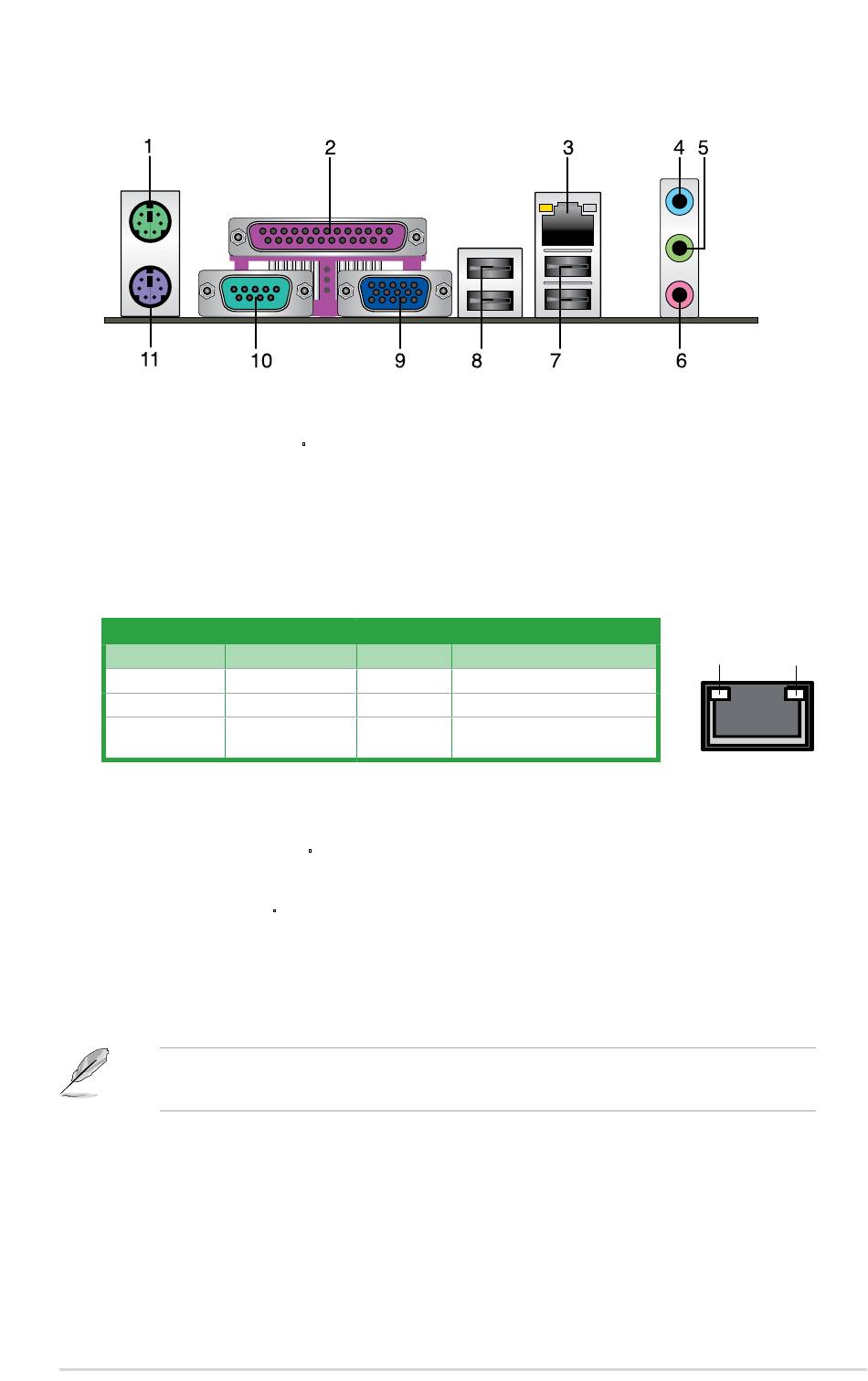

Connecteurs arrières
1.
Port souris PS/2 (vert).Ce port accueille une souris PS/2.
2.
Port parallèle. Accueille un périphérique parallèle (imprimante, scanneur, etc).
3.
Port LAN (RJ-45). Ce port permet une connexion Gigabit à un réseau local LAN (Local
Area Network) via un hub réseau.
Indicateurs LED réseau
LED Activité/Lien
Statut
ETEINTE
ORANGE
CLIGNOTANTE
4.
Port Line In (bleu clair). Ce port est dédié à un lecteur de cassette, de CD, de DVD
ou d'autres sources audio.
5.
Port Line Out (vert). Ce port est dédié à un casque ou un haut parleur. En configuration
4 ou 6 canaux, la fonction de ce port devient Front Speaker Out.
6.
Port Microphone (rose). Ce port sert à accueillir un microphone.
Reportez-vous au tableau de configuration audio pour une description de la fonction des
ports audio en configuration 2, 4 ou 6 canaux.
ASUS P5QPL-AM
LED Vitesse
Description
Statut
Pas de lien
ETEINTE
Lié
ORANGE
Activité de
VERTE
données
Description
Connexion 10 Mbps
Connexion 100 Mbps
Connexion 1 Gbps
LED ACT/
LED
LIEN
VITESSE
Port LAN
1-21
