Montage, fixation

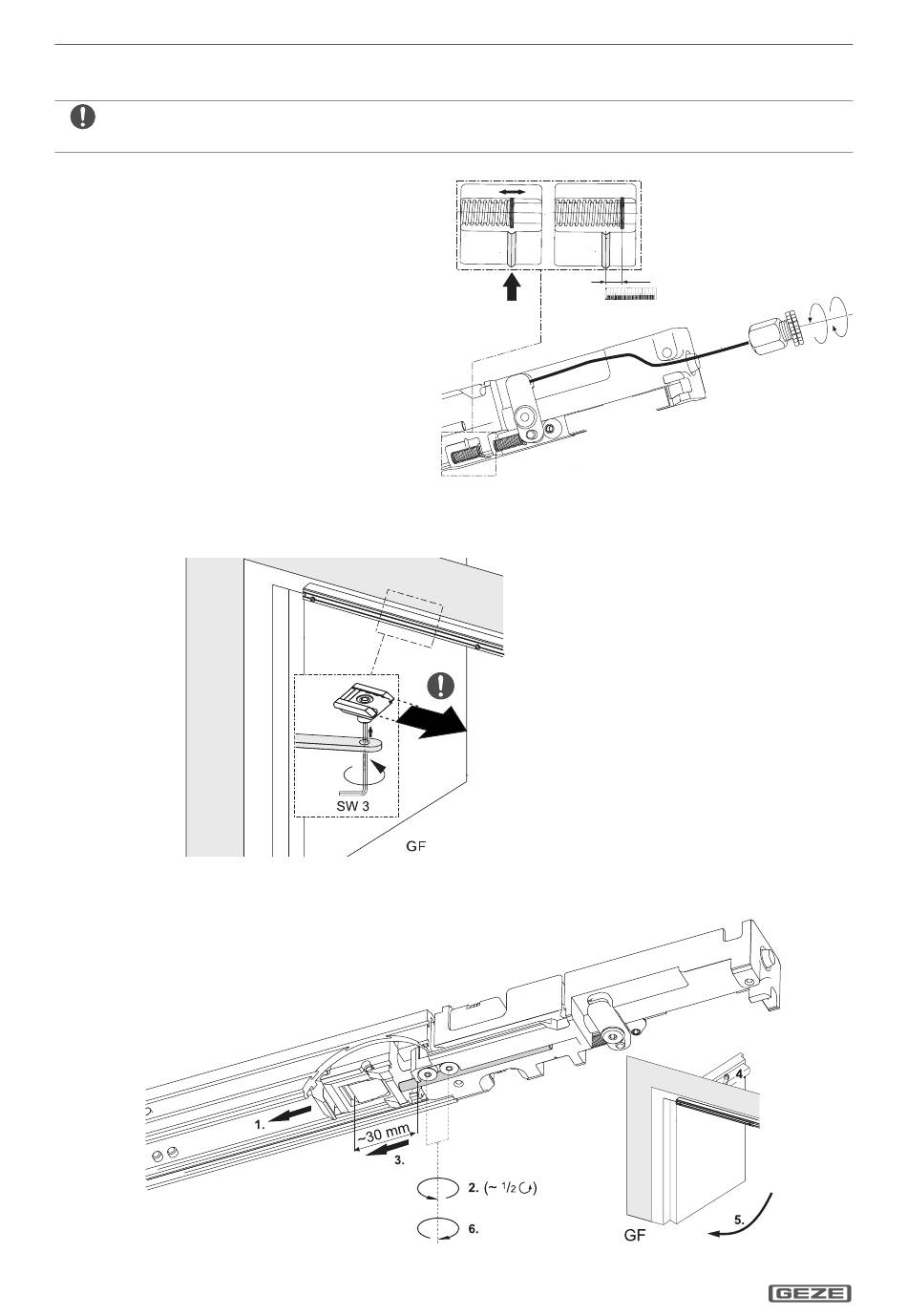

6.5 Régler le dispositif de déclenchement et le blocage
Veillez à ce que le câble métallique ne soit pas coincé.
X
Pour un réglage correct, la plaque et l'encoche doivent être alignées.
Mesurer la distance entre la plaque et
X
l'encoche (1.).
Tendre le câble métallique de "X" (2.).
X
à Un tour de la vis de tension = ~1 mm
de déplacement
Bloquer le réglage à l'aide du contre-écrou
X
(3.).
6.6 Relier le levier coulisseau au coulisseau du battant mobile
6.7 Positionner la protection fonctionnel de la régulation de fermeture en cascade
FR 6
-
+
"X"
1.
TS 5000 ISM BG
-
+
2.
3.
Fig.: 6.5.1
Fig.: 6.6.1
Fig.: 6.7.1
