TS 5000 ISM BG

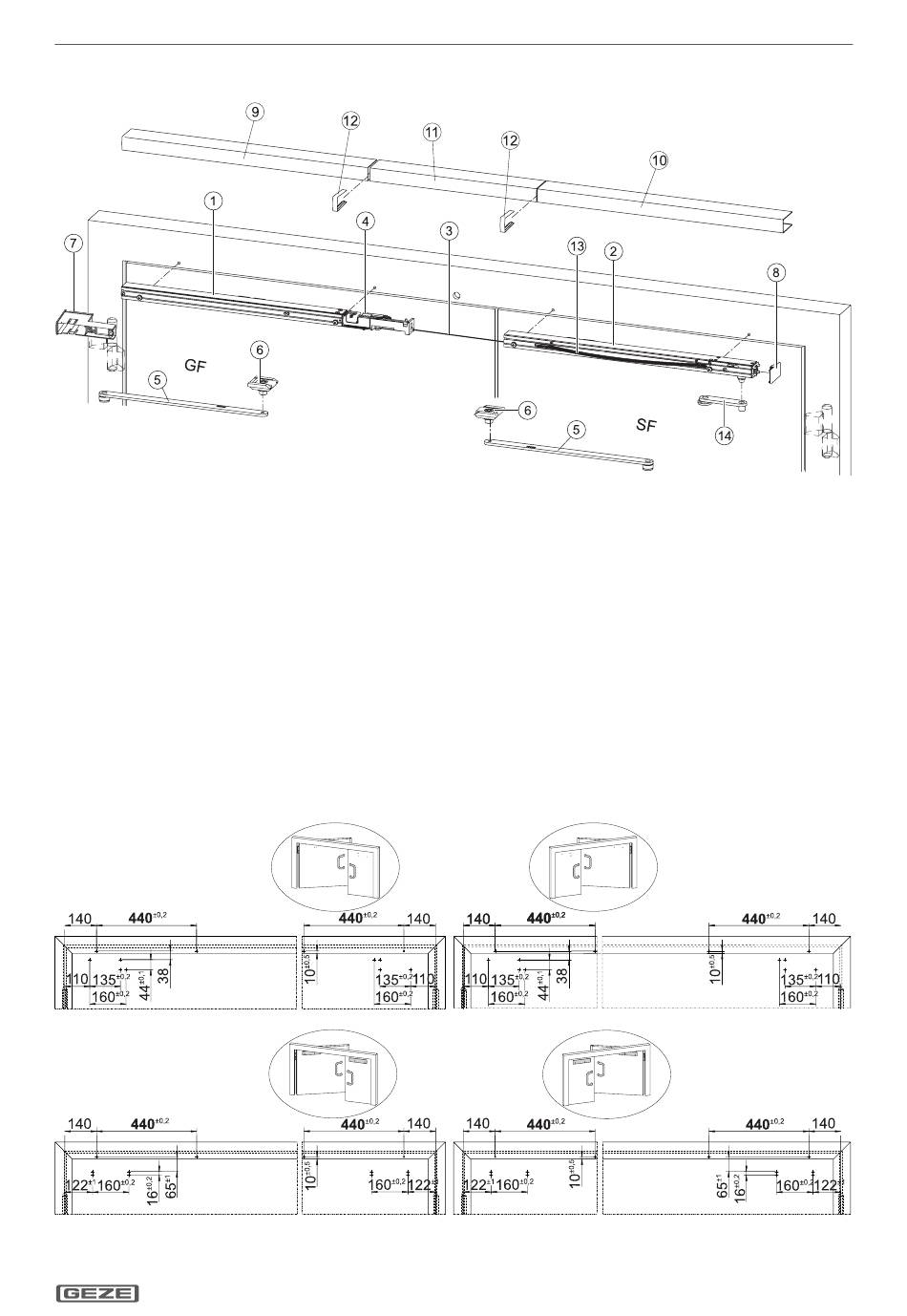

5 Contenu de la livraison
GF
Battant mobile
SF Battant fixe
1 ISM Bras à coulisse du battant mobile
2 ISM Bras à coulisse du battant fixe
3 Câble pour dispositif de déclenchement
4 Dispositif de déclenchement
5 Levier coulissant
6 Coulisseau
7 Capuchon du battant mobile
6 Montage, fixation
6. 1 Gabarit de perçage
TS 5000 avec bras à coulisse ISM BG pour fixation directe ou fixation avec plaque de montage.
8 Capuchon du battant fixe
9 Cache du battant mobile
10 Cache du battant fixe
11 Cache central
12 Embout
13 Renvoi du câble
14 Levier de déclenchement
Vis de fixation, gabarit de butée et sachet
d'accessoires (sans illustration)
Contenu de la livraison
Fig.: 5.1
Fig.: 6.1.1
