Montage, fixation
Repérer/percer les trous de fixation pour le ferme-porte et le bras à coulisse en suivant le gabarit de montage,
X
couper le filet M5 si nécessaire.

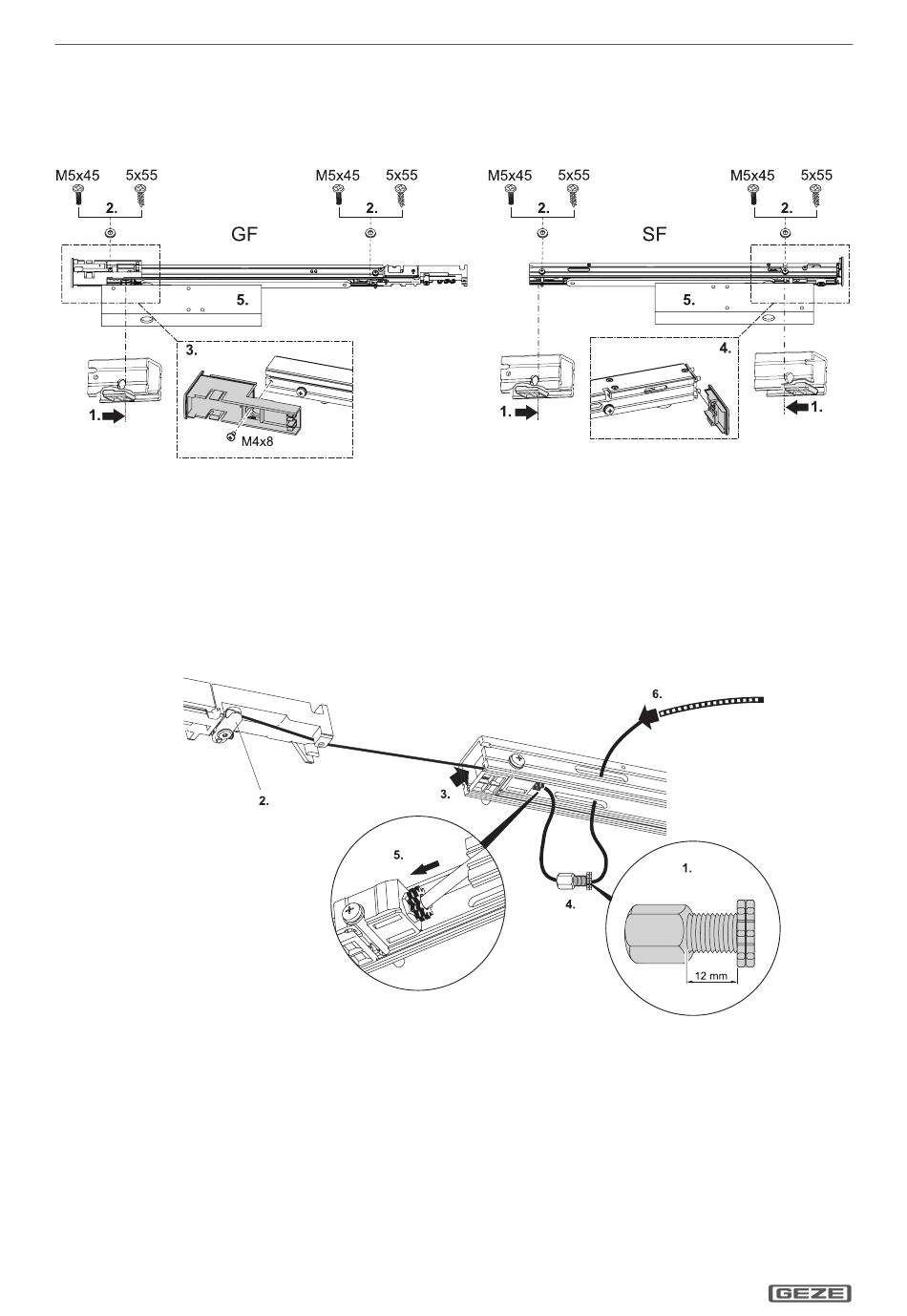

6.2 Monter les bras à coulisse et les capuchons
Aligner les pièces intercalaires sur les bras à coulisse du battant mobile et du battant fixe (1.).
X
Fixer le bras à coulisse (couple de serrage 2 Nm) (2.).
X
Aligner le capuchon sur le battant mobile et le visser (3.) (couple de serrage 2 Nm).
X
Faire glisser le capuchon sur le flasque du vantail secondaire (4.)
X
Fixer le ferme-porte et le levier coulissant selon la notice (5.).
X
Tous les couples de serrage doivent être adaptés sur site.
6.3 Relier le câble au dispositif de déclenchement
Dévisser de 12 mm le tendeur de gaine et le contre-écrou (1.).
X
Accrocher la bille du câble métallique dans le levier de déclenchement (2.).
X
Introduire le câble métallique dans l'entonnoir du sélecteur (3.).
X
Enfiler le tendeur de gaine sur le câble métallique (4.).
X
Introduire le tendeur de gaine et enfiler le câble métallique à travers le trou oblong (5.).
X
Faire glisser la gaine sur le câble métallique (6.).
X
FR 4
TS 5000 ISM BG
Fig.: 6.2.1
Fig.: 6.3.1
