3B SCIENTIFIC
Instructions d'utilisation
01/10 Hh/570012
1. Consignes de sécurité
•
Si le dispositif est utilisé allié à une source
lumineuse laser servant de pointeur, il est
indispensable de respecter les dispositions
essentielles relatives à la sécurité !
•
Ne regardez en aucun cas directement la
source lumineuse du laser !
2. Étendue de la livraison
1 barrière photoélectrique
1 tige de pied, d'une longueur de 120 mm
1 câble de raccordement Minidin, 8 broches, d'une
longueur de 1 m
1 Vis moletée M6x1
3. Description
Il existe deux modes de fonctionnement pour
l'utilisation de la barrière photoélectrique.
1. Mode de fonctionnement interne de la barrière
PHYSICS
®

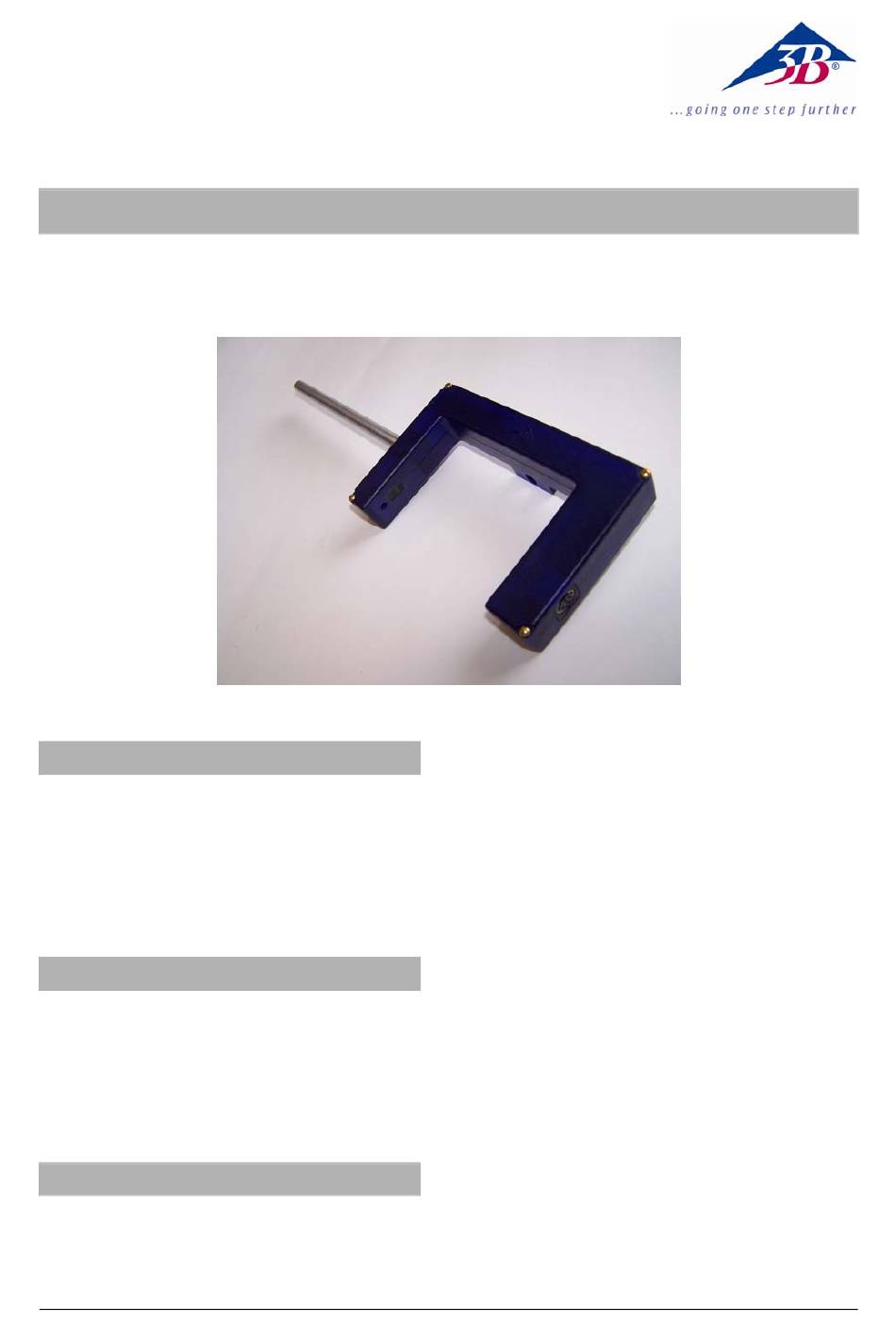

Barrière photoélectrique U11365
photoélectrique : barrière photoélectrique utilisée
avec une source de lumière infrarouge et un
détecteur infrarouge ; le retard du signal est là très
court pour la mesure du temps des corps en
mouvement, ce qui est par exemple le cas pour la
chute libre, pour des essais sur chaussée et pour
des oscillations du pendule ainsi que pour le
comptage d'impulsions.
2. Mode de fonctionnement laser de la barrière
photoélectrique : diode laser de détection installée
latéralement et permettant le montage d'une
barrière photoélectrique de longue portée, utilisée
avec un pointeur laser, par exemple lors de
manifestations sportives.
La barrière photoélectrique dispose d'un affichage
fonctionnel à LED intégré : Interruption du rayon =
1 (TTL high). L'affichage fonctionnel à LED s'allume
en mode bloqué et en cas d'interruption du rayon.
Un diaphragme mécanique réglable se trouve sur
le bras plus étroit de la barrière photoélectrique,
situé devant la source de lumière infrarouge ; ce
diaphragme
sert
fonctionnement
photoélectrique et à libérer son mode de
fonctionnement laser.
1
à
bloquer
le
mode
interne
de
la
de
barrière
