Notice d'emploi
G --- Faire tourner de 3 tours le cabestan afin de charger le ressort. En tenant
les leviers, enfiler le groupe broche dans la tête jusqu'au niveau de l'en-
grenage du cabestan.
En relâchant les leviers, le groupe broche remontera dans son logement.
Prêter attention aux leviers de la descente de broche durant la rotation
rapide en retour et, éventuellement, les accompagner avec la main.
H --- Tourner le tambour gradué F dans le sens des aiguilles d'une montre.
Si le zéro du tambour gradué ne coincide pas avec la flèche se trouvant
sur la tête, répéter les opérations des points C --- G --- H en chargeant le
ressort d'une dent, en plus ou en moins, entre l'engrenage du cabestan et
la broche jusqu'à ce que le zéro coïncide avec la flèche.
I --- Remonter le groupe de guidage manchon 3 et le tableau de commande
avant 1.
MACHINE AVEC DESCENTE AUTOMATIQUE.
Procéder comme suit :
A --- Enlever le tableau de commande avant, en desserrant les vis 1 ( Figure 32)
B --- Dégager le guide de la broche en dévissant la vis 2 (en---dessous) et en
tirant le groupe 3 hors de son logement.

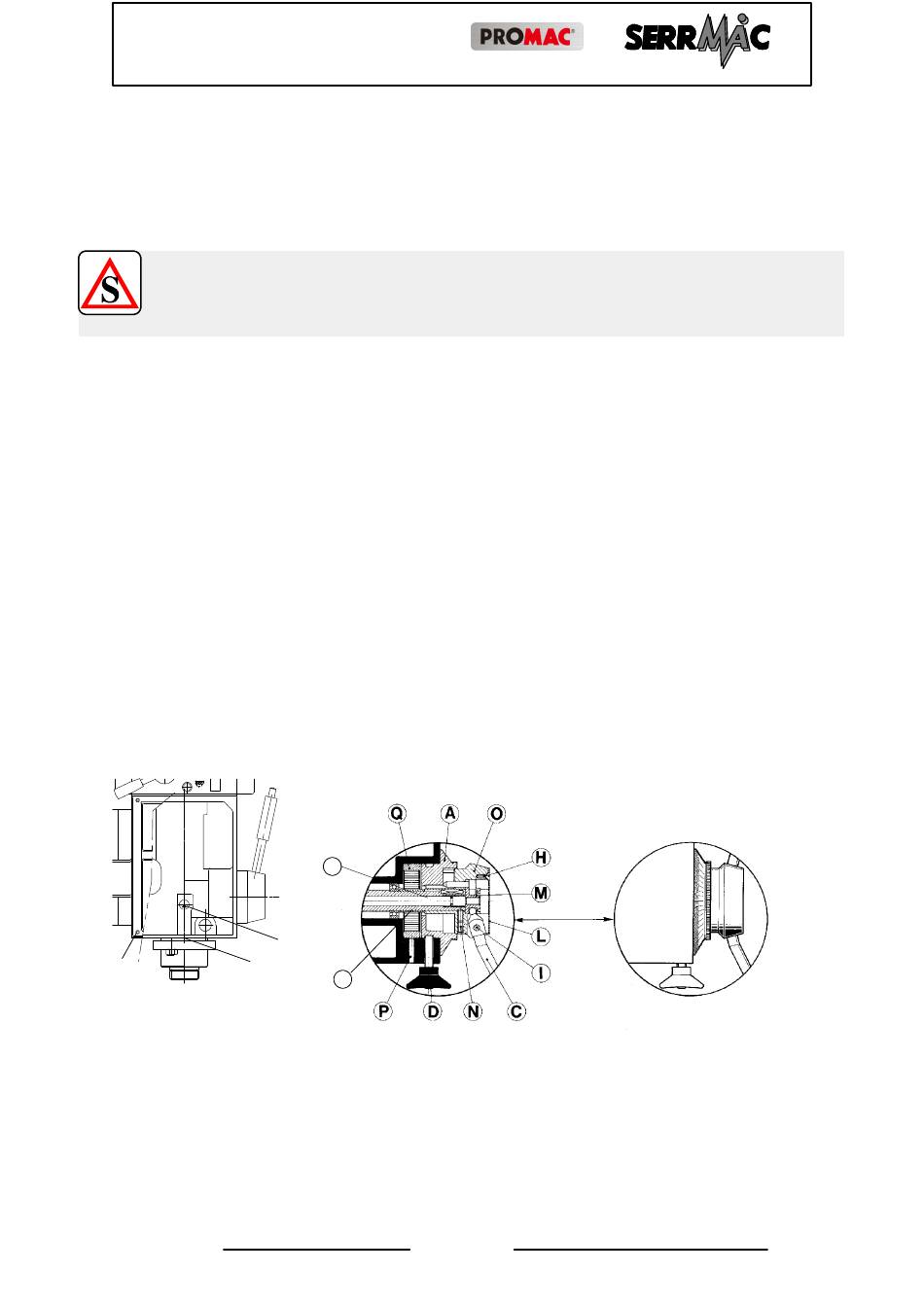

Figure 32
Remplacement ressort cabestan pour descente broche.
3
2
1
C --- T ourner lentement les leviers de la descente manuelle en mettant une main
sous la broche jusqu'à ce que celle---ci sorte complètement de la tête.
D --- Relâcher lentement les leviers pour faire décharger complètement le ressort.
E --- Enlever ( Figure 32) :
Rev. 03- - 2010
R 45 - TCS
X
R
Page 57
