Mode d'emploi
Bedienungsanleitung
Operation manual
PROMAC MDA-80Q

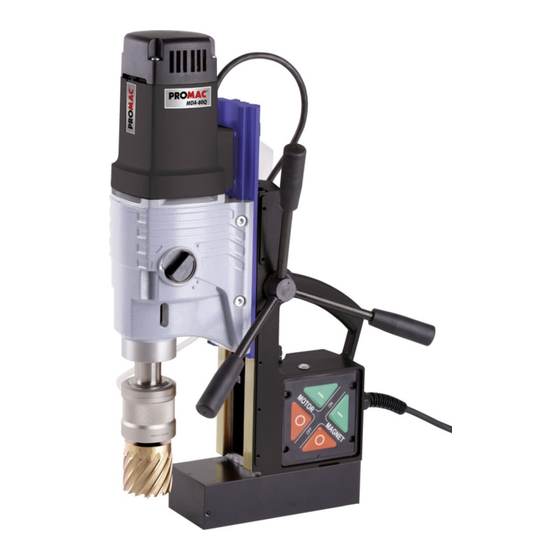

Perceuse à socle magnétique
À lire avant la mise en service puis à conserver!
Metall-Kernbohrmaschine
Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren!
Metal Core Drilling Machine
Before use read and save these instructions!
1
Table des Matières
loading

Manuels Connexes pour Promac MDA-80Q

Sommaire des Matières pour Promac MDA-80Q

  • Page 1 Mode d‘emploi Bedienungsanleitung Operation manual PROMAC MDA-80Q Perceuse à socle magnétique À lire avant la mise en service puis à conserver! Metall-Kernbohrmaschine Vor Inbetriebnahme Bedienungsanleitung lesen und aufbewahren! Metal Core Drilling Machine Before use read and save these instructions!

  • Page 2: Consignes De Sécurité

    Cher client, PROMAC vous remercie d’avoir choisi ce produit. Veuillez lire le présent manuel d’utilisation attentivement avant la première utilisation de votre machine et gardez-le pour vous y référer ultérieurement. Consignes de sécurité Lors de l’utilisation de cette machine, des dangers peuvent apparaître en cas d’utilisation non conforme et/ou de mauvais entretien, qui peuvent entraîner la destruction de l’appareil et des dommages corporels importants.

  • Page 3: Conditions D'utilisation

    à carotter ou des forets dans des matériaux dont la surface est magnétisable et pour effectuer des travaux de filetage. Il peut être utilisé horizontalement, verticalement ou à bras levés. Caractéristiques techniques Désignation: MDA-80Q Puissance absorbée: 1800 Watt Vitesse en charge: 110 / 175 / 245 / 385...

  • Page 4: Description De L'appareil

    Description de l’appareil La perceuse à socle magnétique peut être fixée aux pièces ferromagnétiques avec un électroaimant commutable. L’électroaimant et le moteur peuvent être mis en marche et arrêtés via les grandes touches du tableau de commande. La LED sur le tableau de commande indique l’état de fonctionnement de la machine et la force d’adhérence de l’aimant.

  • Page 5: Mise En Marche Et Arrêt De La Perceuse

    • L’arrêt se fait dans l’ordre inverse, MOTOR OFF (MOTEUR OFF) puis MAGNET OFF (AIMANT OFF). • Pour les matériaux non magnétisables, utiliser l’appareil à vide PROMAC, article n°18150. • En cas de travaux sur des parois et des plafonds, sécuriser l’unité de perçage avec la sangle de sécurité.

  • Page 6: Moteur Arrêt D'urgence

    Moteur arrêt d’urgence La perceuse dispose d’un arrêt d’urgence automatique du moteur. Si lors de travaux avec moteur fonctionnant le contact entre l’aimant et le fond ferromagnétique est rompu en raison d’une surcharge, de vibrations ou toutes autres causes, un interstice d’air se forme sous l’aimant. Dès que l’aimant se détache du fond, le moteur est automatiquement désactivé...

  • Page 7: Pour Des Travaux Avec Des Fraises

    Pour des travaux avec des fraises • Placer la tige d’éjection (ou pointeau de centrage) dans la tête de la fraise. • Les fraises à tige Weldon sont fixées avec des vis (DIN 913) sur les deux surfaces plates prévues à cet effet. •...

  • Page 8: Révision Et Réparation

    Voir la liste des pièces détachées à la fin de cette notice d’emploi. Après environ 250 heures de travail les perceuses PROMAC doivent être révisées à l’atelier PROMAC ou par un atelier agréé par PROMAC. Lubcon, Turmogearoil PE 150 300 ml ainsi que les charbons devraient être...
  • Page 28 Qté. N° pos. N° de prod. Description 189401080 Châssis RB 50X - 80X 189412054 Tôle souple 189412056 Profil laiton –droite- 189412057 Profil laiton -gauche- 189501073 Crémaillère -210 mm- 189412052 Glissoir orange anodisé L300 DIN912-M5X18-8.8 Vis à tête cylindrique DIN7980-5-ST Rondelle élastique ISO7380F-M5X10-10.9 Vis à...

  • Page 29: Beschreibung

    Explosionszeichnung Motor AHB 32/4 / Exploded drawing motor AHB 32/4 / Vue éclatée moteur AHB 32/4 Stückliste Motor AHB 32/4 / Parts list motor AHB 32/4 / Liste des pieces moteur AHB 32/4 Pos.-Nr. Menge Art. Nr. Beschreibung Description Qty. Prod.
  • Page 31 pos. Rotor, cpl. 110V 189813054.110 Rotor, cpl. 230V 189813054 Roulement à billes rainuré 6000 2Z 189622011 Chapeau de palier 189622013 Carter ventilateur, cpl. 189411082 Anneau polaire, cpl. 110V 189813002.110 Anneau polaire, cpl. 230V 189813002 Support pour balais, cpl. 189622005 Balai de charbon, cpl. 189622007 Condensateur antiparasitage 189502065...
  • Page 32 Roue dentée 189812041 Bague de sûreté 24/1,2 189812042 Rondelle de pression 189601023B Joint torique 106x2 189813066 Bouton de commande 189813067 Pièce de pression élastique 189813068 Joint torique 36x1,5 189813069 Circlip Seeger SB42 189813070 189813072 Pièce intercalaire V.11/2018...
