11 Raccordements de contrôle par défaut

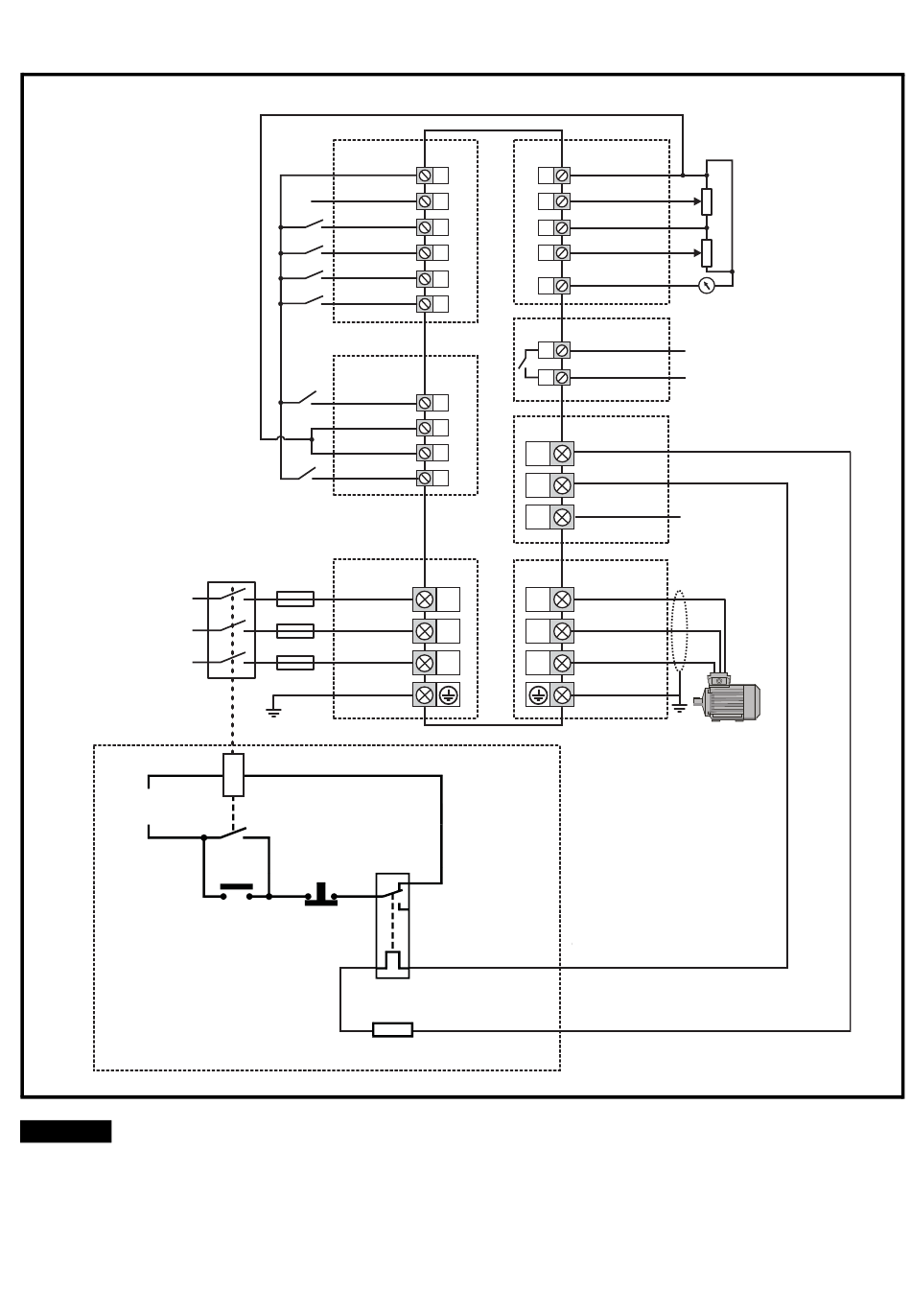

Figure 11-1 Raccordements des tailles 1 à 4
Configuration pour une mise
en marche rapide à l'aide des
paramètres par défaut
Fréquence Nulle
Non affecté*
Marche avant
Marche arrière
Sélection entrée
analogique 1 / entrée
analogique 2
Déverrouillage utilisateur 1 /
Entrée STO 1
Déverrouillage utilisateur 2 /
Alimentation AC
monophasée/
triphasée
Alimentation du
contacteur principal
Les bornes 0 V sur l'Absence sûre du couple sont isolées les unes par rapport aux autres et du
NOTE
0 V commun. Sur les variateurs 110 V de taille 2 ou dans le cas du raccordement du variateur
tri/mono 200 V en monophasé, l'alimentation doit être raccordée à L1 et L3.
*
L'Unidrive M300 utilise les entrées Absence sûre du couple (déverrouillage du variateur) et la borne 11
n'est pas affectée.
**
250 Vac maximum (UL classe 1).
E/S logiques
24 V utilisateur
E/S logique 1
Entrée logique 2
Entrée logique 3
Entrée logique 4
Entrée logique 5
Absence sûre du couple
(Safe Torque Off)
STO1
0 V
0 V
STO2
Entrée STO 2
Alimentation
AC
Arrêt
Marche/Reset
Résistance de freinage
9 1
10 2
11 4
12 5
13
7
14
41
42
34
STO1
33
STO2
32 BR
31
+
_
L1 U
L2 V
W
L3
Optionnel
Protection
thermique
E/S analogiques
0 V
Entrée analogique 1+
Référence
fréquence 1
10 V utilisateur
Référence
Entrée analogique 2
fréquence 2
Sortie analogique 1
Sortie fréquence
Relais**
Variateur prêt
Bus DC /
Freinage
Moteur
