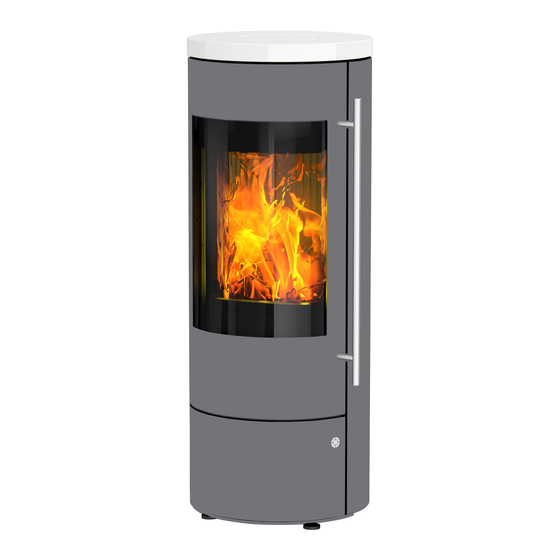

Kaminofen Tipas Compact
Kaminofen Tipas plus Compact
Anleitung
Instruction
Instructions
Aanwijzing
Manual de instrucciones
- DIN EN 13240
- DIN EN 18897 raumluftunabhängig
- DIBt - Bauaufsichtliche Zulassung
- 15a BV-G
D
Seite
GB
Page
F
Page
NL
Pagina 22 - 27
E
Página 28 - 33
Tipas Compact
23/665 + 23/666 + 23/667
2 - 9
10 - 15
16 - 21
Tipas plus Compact
23/668
Publicité
Chapitres
Table des Matières
Manuels Connexes pour Olsberg Tipas Compact
Sommaire des Matières pour Olsberg Tipas Compact
- Page 1 Kaminofen Tipas Compact 23/665 + 23/666 + 23/667 Kaminofen Tipas plus Compact 23/668 Anleitung Seite 2 - 9 Instruction Page 10 - 15 Instructions Page 16 - 21 Aanwijzing Pagina 22 - 27 Manual de instrucciones Página 28 - 33...
-
Page 2: Table Des Matières
Inhaltsübersicht Technische Daten Vorwort ..............2 Tipas Compact ....23/665 + 23/666 + 23/667 Technische Daten ............. 2 ● Nennwärmeleistung ........4,0 kW ● Höhe bis Mitte Anschlussstutzen Zu beachtende Vorschriften ........2 bei Anschluss hinten ........985 mm Schornsteinbemessung ........... 3 ●... -
Page 3: Schornsteinbemessung
Bei sehr niedrigen Außentemperaturen kann es zu Kondensation an der Verbrennungsluftleitung kommen. Aus diesem Grunde ist sie mit geeignetem Dämmstoff zu isolieren. Beachten Sie die Fachregeln des Ofen- und Luftheizungsbauhandwerks. Wir empfehlen Ihnen aus dem Olsberg-Sortiment die Verbrennungsluftrohre mit Dichtlippe. -
Page 4: Bedienung
Bedienung Beachten Sie vor dem ersten Heizen ● Alle Zubehörteile aus dem Aschekasten und Zulässige Brennstoffe Feuerraum entnehmen. Nachfolgend aufgeführte Brennstoffe sind zulässig: ● Der auftretende Geruch durch das Verdampfen der Schutzlackierung verschwindet, wenn der ● Naturbelassenes stückiges Holz in Form von Scheitholz Kaminofen mehrere Stunden gebrannt hat (Raum gut Lüften). -
Page 5: Verbrennungsluftschieber
● Bei Nichtbetrieb den Bedienhebel auf „0“ stellen, um ein Auskühlen des Aufstellraumes zu verhindern. Das Holzlagerfach unterhalb des Brennraums ist mit einem MagnetDruckverschluß ausgerüstet. Es lässt sich durch leichtes Drücken auf den Taster (Olsberg- Logo) öffnen. Das Verschließen erfolgt ebenso durch leichtes Drücken. -
Page 6: Heizen
Verkleidung Heizen ● Nur die Menge Brennstoff auflegen, die entspre- ● Die Verkleidungen dürfen nicht überheizt werden, da chend dem Wärmebedarf benötigt wird. sonst Risse auftreten können. Für Nennheizleistung 4 kW: ● Mit maximal 3 kg Holz oder Holzbrikett heizen. - max. -
Page 7: Unterdruck Im Feuerraum Messen
Unterdruck im Feuerraum messen Was ist, wenn …? ... der Kaminofen nicht richtig zieht? Über der Feuerraumöffnung befindet sich ein Mess stutzen an dem mit einem geeigneten Messgerät der ● Ist der Schornstein oder das Ofenrohr undicht? Unterdruck im Feuerraum während des Heiz betriebes ●... -
Page 8: Allgemeine Garantiebedingungen
Vertragspartner (Verkäufer) wegen Sachmängeln unberührt. 4. Verschleißteile Die erteilten Garantien sind freiwillige Zusatzleistungen von Olsberg und haben nur für das Gebiet der Verschleißteile unterliegen einer natürlichen, ihrer Bundesrepublik Deutschland Gültigkeit. Funktion entsprechenden „ordnungsgemäßen“ Ab- nutzung. Dies bedeutet, dass bestimmte Bauteile von Kaminöfen eine Funktions... - Page 9 Behandlung und Wartung sowie durch Fehler beim das gesamte Produkt nicht. Aufstellen und Anschließen des Gerätes auftreten. In Fällen der Rücknahme von Waren ist Olsberg berech- Wir übernehmen keine Garantie bei Nichtbeachtung tigt, folgende Ansprüche auf Gebrauchsüberlassung der Aufstell- und Bedienungsanleitungen sowie bei und Wertminderung geltend zu machen: Einbau von Ersatz...
-
Page 10: Foreword
23/668 Table of Contents Technical Data Foreword ..............10 Tipas Compact ....23/665 + 23/666 + 23/667 Technical Data ............10 ● Nominal thermal output ......... 4,0 kW ● Height to middle of the connector pipe Regulations to be observed ........10 with the connection is at the back .... -
Page 11: Chimney Design
For this reason it must be insulated with a suit- able insulating material. Observe the rules of the oven and air heating construction craft. Use the Olsberg combustion air pipes with sealing lip. -
Page 12: Operation
Operation Please note before heating for the first time ● Remove all accessories from the ash pan and com- Permissible fuels bustion chamber. The following fuels are approved: ● The odour given off by the evaporation of the pro- tective coating disappears after the stove has been ●... -
Page 13: Combustion Air Slide Valve
The wood storage compartment below the combus- tion chamber is fitted with a magnetic pressure clo- sure. It can be opened by lightly pressing on the but- ton (Olsberg logo). Likewise it can be closed by light- ly pressing. -
Page 14: Heating
Cladding Heating ● Only place the quantity of fuel required to achieve ● The cladding may not be overheated, as cracks the heating requirement. could appear. For a nominal heating output 4 kW: ● Use a maximum of 3 kg wood or briquette for heating. - max. -
Page 15: Measuring Negative Pressure In The Combustion Chamber
Measuring negative pressure What to do if ...? in the combustion chamber ... the stove doesn’t draw properly? ● Is the chimney or the stovepipe not tight? Above the combustion chamber opening there is a measuring duct on which the negative pressure in the ●... -
Page 16: Préface
Poêle Tipas plus Compact 23/668 Table des matières Caractéristiques technique Préface..............16 Tipas Compact ....23/665 + 23/666 + 23/667 Caractéristiques technique ........16 ● Rendement thermique nominal ..... 4,0 kW ● Hauteur jusqu’au milieu Directives à respecter ..........16 du manchon de raccord Dimensions de la cheminée ........ -
Page 17: Dimensions De La Cheminée
Il convient donc de l‘isoler avec un matériau isolant approprié. Veuillez respecter les règles du fabricant de système de chauffage à air pulsé et de poêles. Utilisez les tubes d’air de combustion Olsberg avec lèvre d’étanchéité. -
Page 18: Manipulation
Manipulation À respecter avant la première mise en service chauffer Combustibles autorisés ● Sortir au préalable tous les accessoires du cendrier Les combustibles énumérés dans ce qui suit, sont et du foyer. autorisés: ● L‘odeur se produisant en raison de la vaporisation ●... -
Page 19: Registre D'air De Combustion
Le casier de stockage du bois situé en dessous de la pièce. chambre de combustion est équipé d’une fermeture magnétique à pression. Il s’ouvre facilement en ap- puyant légèrement sur la touche (Logo Olsberg). La fer- meture s’effectue également par une légère pression. -
Page 20: Chauffer
Habillage Chauffer ● N‘alimenter que la quantité de combustible qui cor- ● Il ne faut pas surchauffer l‘habillage, car on pourrait respond au besoin calorifique souhaité. évoquer des craquelures. Pour la puissance thermique nominale 4 kW: ● Pour chauffer utilisez 3 kg de bois ou briquettes de ... -
Page 21: Mesure De La Dépression Dans La Chambre De Combustion
Mesure de la dépression dans la Que faut-il faire si …? chambre de combustion … le poêle ne tire pas bien? ● La cheminée ou le tuyau de cheminée ne sontils Un manchon de mesure est situé au dessus de l‘ou- pas étanches? verture de la chambre de combustion et permet de me- surer avec un appareil approprié... -
Page 22: Tipas Compact
Haardkachel Tipas plus Compact 23/668 Inhoudsoverzicht Technische gegevens Voorwoord ............... 22 Tipas Compact ....23/665 + 23/666 + 23/667 Technische gegevens ..........22 ● Nominaal warmtevermogen ......4,0 kW ● Hoogte tot midden aansluitstomp Voorschriften in acht te nemen ......22 bij aansluiting achteraan ...... -
Page 23: Schoorsteendimensionering
Bij heel lage buitentemperaturen kan zich aan de verbrandingsluchtleiding condenswa- ter vormen. Om deze reden moet deze leiding met ge- schikt isolatiemateriaal geïsoleerd worden. Respecteer de regels van goed vakmanschap inzake haarden en heteluchtverwarming. Gebruik Olsberg verbrandingsluchtpijp af dicht lip. -
Page 24: Bediening
Bediening Neemt U in acht voor het eerste stoken ● Alle toebehoren uit de aslade en verbrandings-ruim- Toelaatbare brandstoffen te verwijderen. De onderstaande aangevoerde brandstoffen zijn ● De optredende geur door het verdampen van de toelaatbaar: beschermingsverlakking verdwijnt, wanneer de ●... -
Page 25: Verbrandingsluchtklep
Het vak voor de houtvoorraad bevindt zich onder de brandruimte en is uitgerust met een magneetsluiting. Het vak kan geopend worden door licht op de toets (met Olsberg-logo) te drukken. Het vak wordt ook ge- sloten door de toets licht in te drukken. -
Page 26: Stoken
Bekleding Stoken ● Slechts de hoeveelheid brandstof opleggen, die in ● De bekleding mag niet te heet worden, omdat er an- overeenstemming met de warmtebehoefte wordt ders scheuren kunnen ontstaan. benodigd. ● Met maximaal 3 kg hout of houtbriketten verwarmen. Voor nominaal verwarmingsvermogen 4 kW: ●... -
Page 27: Onderdruk In De Brandruimte Meten
Onderdruk in de brandruimte meten Wat is, wanneer ...? Boven de opening van de brandruimte bevindt zich een ... de haardkachel niet goed trekt? meetpunt waaraan men met een geschikt meetinstru- ● Is de schoorsteen of de kachelpijp ondicht? ment de onderdruk in de brandruimte kan meten als de ●... -
Page 28: Tipas Plus Compact
Estufa de chimenea Tipas plus Compact 23/668 Contenido Características técnicas Prólogo ..............28 Tipas Compact ....23/665 + 23/666 + 23/667 Características técnicas ........28 ● Potencia calorífica nominal ......4,0 kW ● Altura hasta el centro de la tubuladura Prescripciones a observar........28 de empalme con empalme detrás .... -
Page 29: Dimensionado De La Chimenea
Por este motivo, deberá aislarse con el material adecuado. Preste aten- ción a las reglas técnicas del ramo de la construcción de hornos y calefacción por aire. Utilice la boquilla de aire de combustión de Olsberg con labio de estanqueidad.. -
Page 30: Manejo
Manejo A observar antes de calentar por primera vez Combustibles admisibles ● Se tienen que sacar la caja de las cenizas y del ho- Son admisibles los combustibles a saber: gar todos los accesorios. ● Leña natural ● El olor que se produce al evaporarse la capa de laca protectora desaparece después de que la estufa de Longitud máxima: ..33 cm chimenea haya funcionado varias horas (ventílese... -
Page 31: Regulador Del Aire De Combustión
El compartimento de leña situado debajo de la cámara equipamiento. de combustión está equipado con un cierre magnético a presión. Éste puede abrirse presionando ligeramen- te el botón (logotipo de Olsberg). Para cerrarlo también hay que presionar ligeramente el botón. -
Page 32: Cómo Calentar
Revestimiento Cómo calentar ● Ponga sólo la cantidad de combustible que se ne- ● El revestimiento no debe sobrecalentarse, ya que cesite en correspondencia al calor que se requiera. podrían aparecer grietas. Para el rendimiento térmico nominal de 4 kW: ●... -
Page 33: Medición De La Depresión En La Cámara De La Estufa
