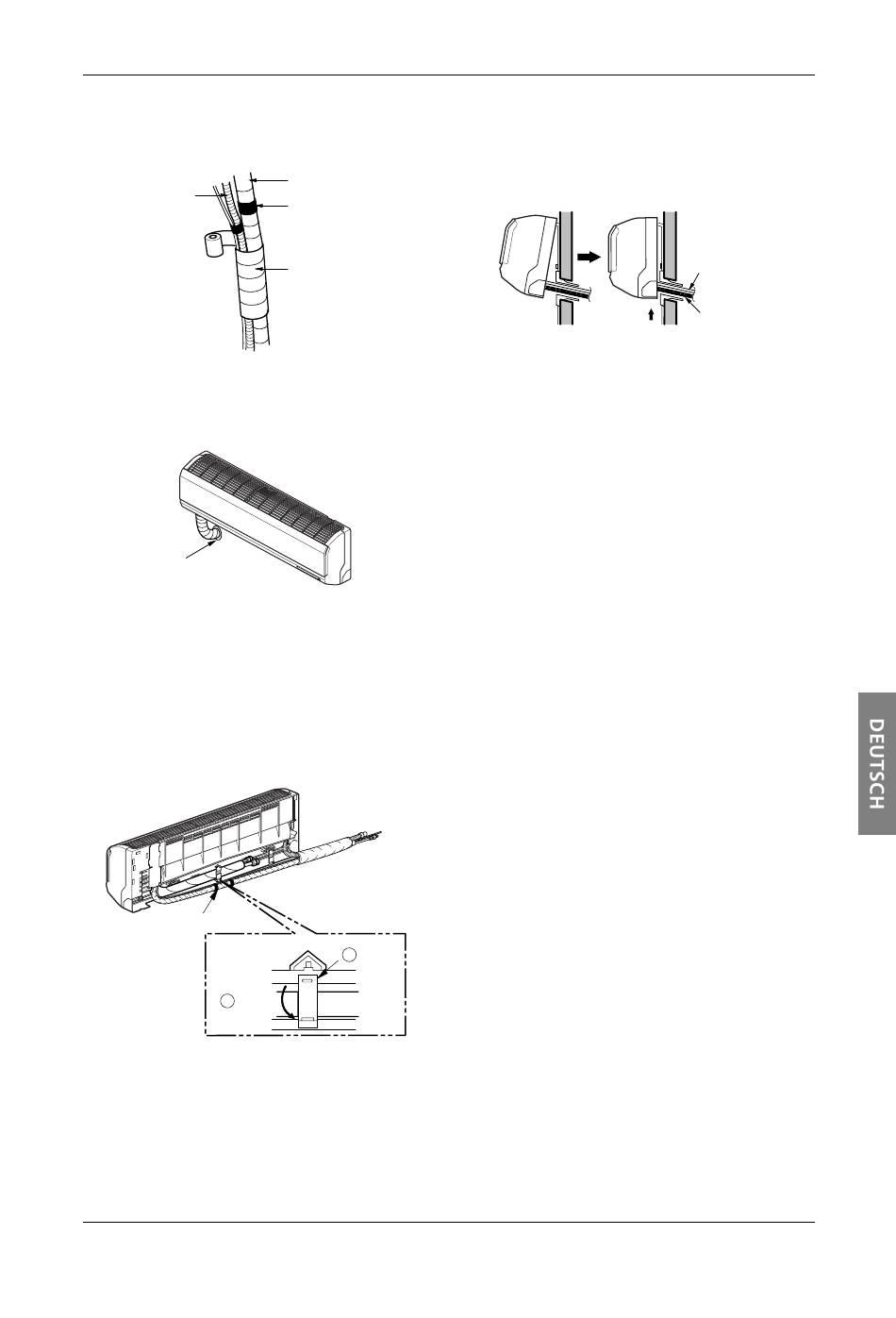

I Binden Sie die Verrohrung und die
Kondensatleitung mit Gewebeband in dem
Bereich zusammen, in dem sie in den Abschnitt
des hinteren Rohrleitungsgehäuses passen.
Kondensatschlauch
8. Verlegen Sie die Rohrleitungen und die
Kondensatleitung erneut über die
Gehäuserückseite.
Rohrleitung für Durchgang
durch Bohrung
9. Fixieren Sie die Rohrleitungen und die
Kondensatleitung mit dem Rohrhalter an der
Rückseite des Gehäuses.
I Haken Sie die Kante des Rohrhalters auf das
Gehäuse, und drücken Sie die Unterkante des
Rohrhalters, damit er an der Unterkante des
Gehäuses einrastet.
Rohrhalter
2
Drücken
Rohr
Isolierband
(schmal)
Mit Isolierband
(breit) umwickeln
Haken
1
10. Installation der Inneneinheit
I Entfernen Sie das Distanzstück.
I Vergewissern Sie sich, indem Sie die Einheit nach
links und rechts bewegen, dass die Haken richtig
in die Montageplatte eingerastet sind.
Drücken Sie die linke und rechte Seite der Einheit
gegen die Montageplatte, bis die Haken in ihren
Positionen einrasten (Klickgeräusch).
Installation
Anschlusskabel
Kondensatschlauch
