Montage du châssis porteur
à support court
Remarque:
Vous n'aurez pas besoin des supports
longs, du support supérieur et de certaines des
fixations pour cette installation.
1. Retirez les 2 boulons qui fixent le pare-chocs
inférieur au cadre.
2. Desserrez les 2 boulons sur le pare-chocs
supérieur et faites pivoter le pare-chocs jusqu'à
ce que 2,5 cm (1 po) le séparent du cadre.
3. Alignez la plaque de protection du châssis
porteur et le cadre du véhicule, et repérez
l'arrière sur la plaque de protection du véhicule.
4. Coupez la plaque de protection du véhicule le
long du repère et déposez la partie avant.
5. Fixez légèrement la plaque de protection du
châssis porteur au cadre du véhicule à l'aide
de 4 grands étriers filetés et 8 contre-écrous
(3/8 po) (Figure 2).
Remarque:
Ne serrez pas les fixations à ce
stade.

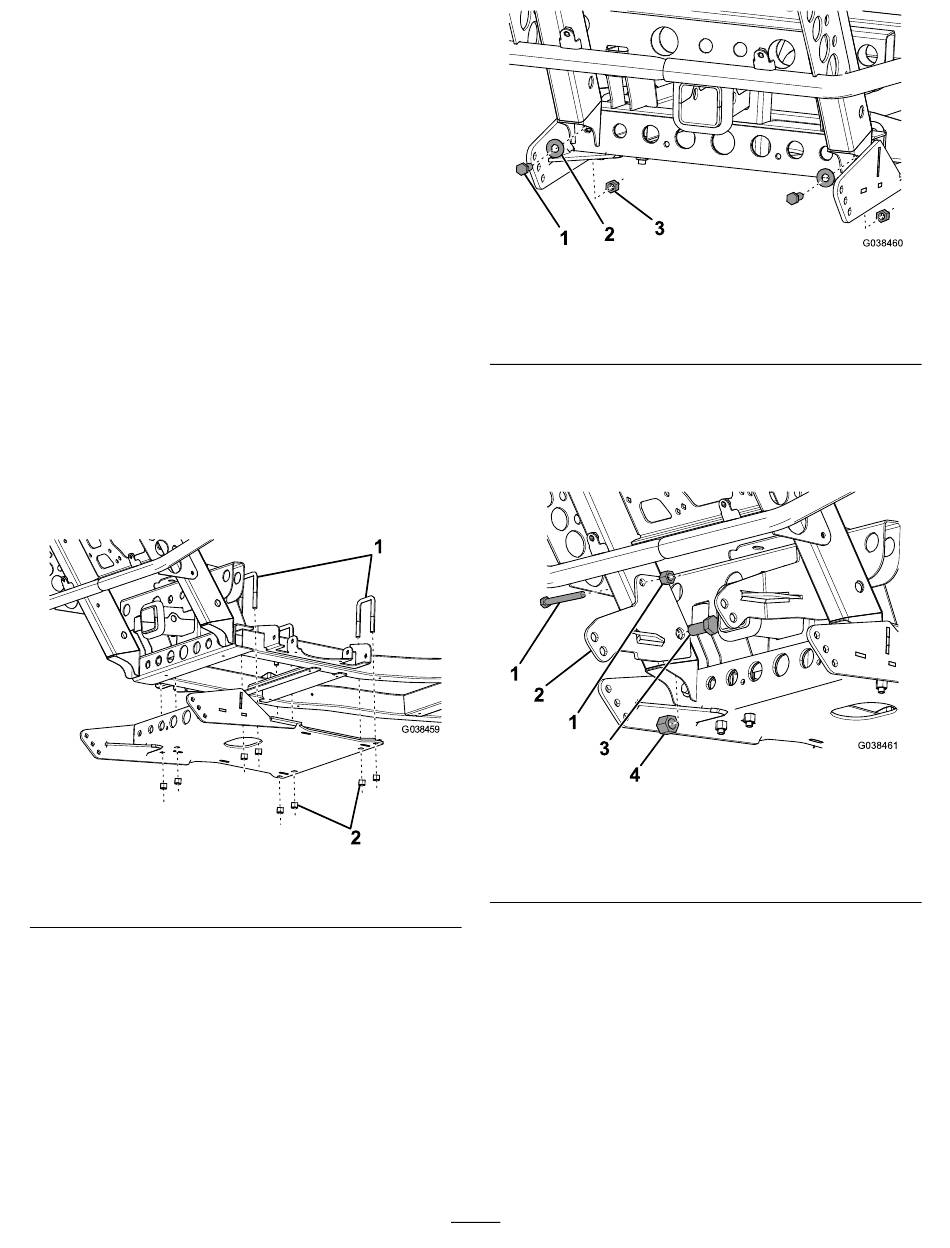

1. Grands étriers filetés
6. Fixez légèrement l'avant de la plaque de
protection au cadre du véhicule à l'aide de
2 boulons à tête hexagonale (3/8 x 1 po), 2
rondelles et 2 contre-écrous (3/8 po), comme
montré à la Figure
Remarque:
Ne serrez pas les fixations à ce
stade.
Figure 2
2. Contre-écrous (3/8 po)
3.
1. Boulon à tête hexagonale
(3/8 x 1 po)
2. Rondelle
7. Fixez les supports courts au cadre du véhicule
à l'aide des 2 boulons et écrous existants,
de 2 boulons à tête hexagonale (5/8 po) et
2 contre-écrous (5/8 po), comme montré à la
Figure 4.
1. Fixation existante
g038459
2. Support court
8. Fixez la barre de poussée aux supports à l'aide
de 4 boulons (½ po) et 4 contre-écrous (½ po),
comme montré à la
boulons à 31 N·m (23 pi-lb).
2
Figure 3
3. Contre-écrou (3/8 po)
Figure 4
3. Boulon à tête hexagonale
(5/8 po)
4. Contre-écrou (5/8 po)
Figure 11. Serrez les
