Montage, fixation
6
Montage, fixation
X
Préparer le bloc porte conformément au chapitre. 6.1.
X
Monter le ferme-porte boxer et le levier coulisseau et fermer la vanne de temps de fermeture.
Variante petit battant fixe -> Levier coulissant GF 317 mm, Levier coulissant SF 240 mm.
GEZE met à disposition sur simple demande les plans et notices de montage pour les profils de vantaux usuels.
En cas d'utilisation dans un dispositif de blocage, veuillez observer les indications figurant dans le document
« Instructions de montage, mise en service, utilisation et maintenance de l'installation de blocage GEZE FA GC ».
6. 1

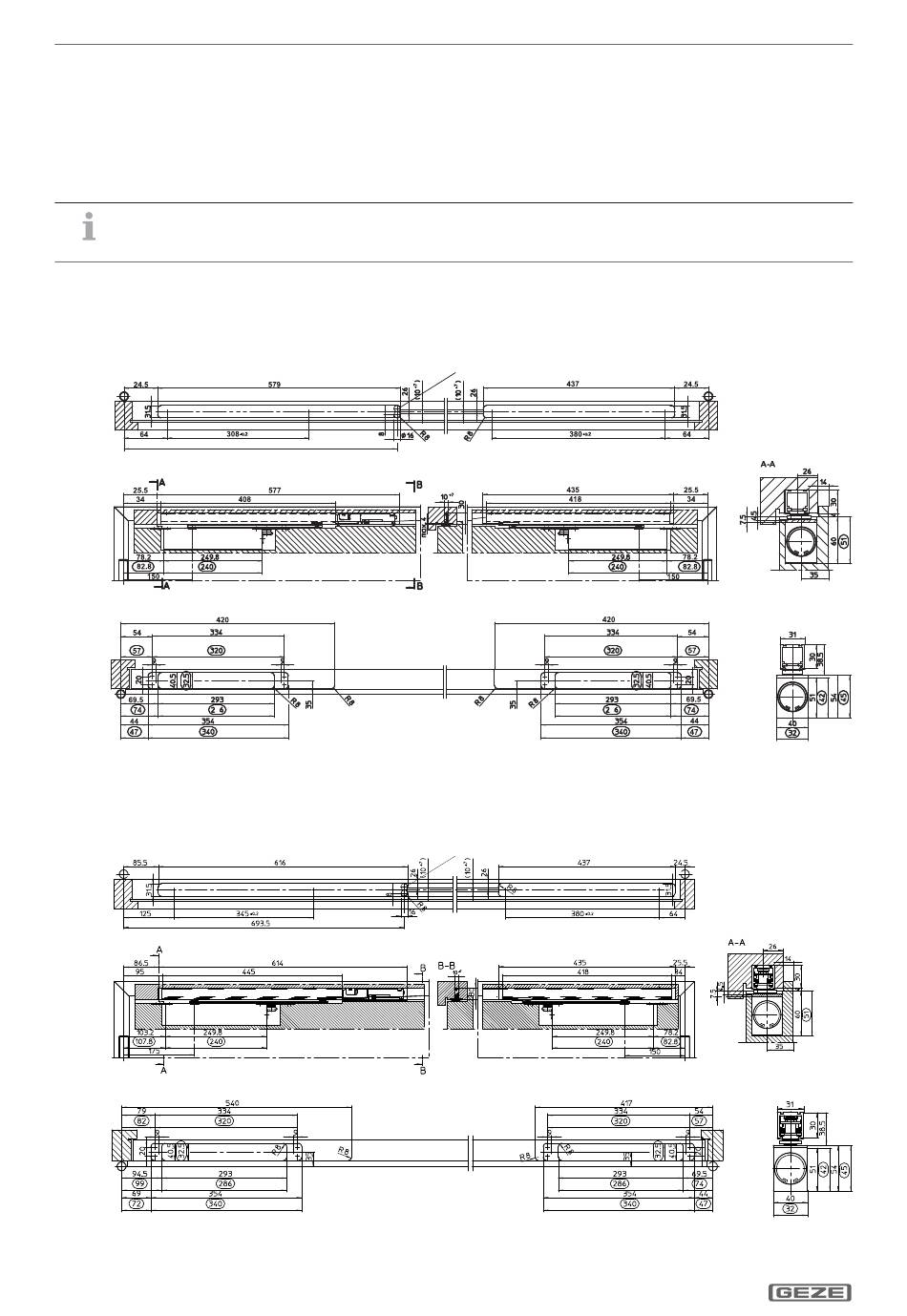

Gabarit de perçage
6. 1 . 1
Variante petite distance entre les paumelles
Traitement de cadre
Traitement de battant de porte GEZE Boxer taille 3-6/taille 2-4
8
Traitement de cadre et battant de porte pour battant mobile, gauche réfléchi Dimensions
en  pour GEZE Boxer Gr. 2-4
6. 1 .2
Variante petit battant fixe
Traitement de cadre
Traitement de battant de porte GEZE Boxer taille 3-6/taille 2-4
Traitement de cadre et battant de porte pour battant mobile, gauche réfléchi Dimensions
en  pour GEZE Boxer Gr. 2-4
FR 4
Alimentation du courant sous crèpi 24V raccordement
595.5
Alimentation du courant sous crèpi 24V raccordement
E-ISM Boxer
8
Fig.: 6.1.1.1
Fig.: 6.1.2.1
