3.2 Übersicht
Das ROLOC PLUS (Art.-Nr. 1500000057) wird mit folgenden Artikeln geliefert (Bild 1):
- Module ROLOC PLUS (ROSCOPE 1000/i2000 gesondert verkauft)
- Handbuch
- Blasgeformtes Gehäuse

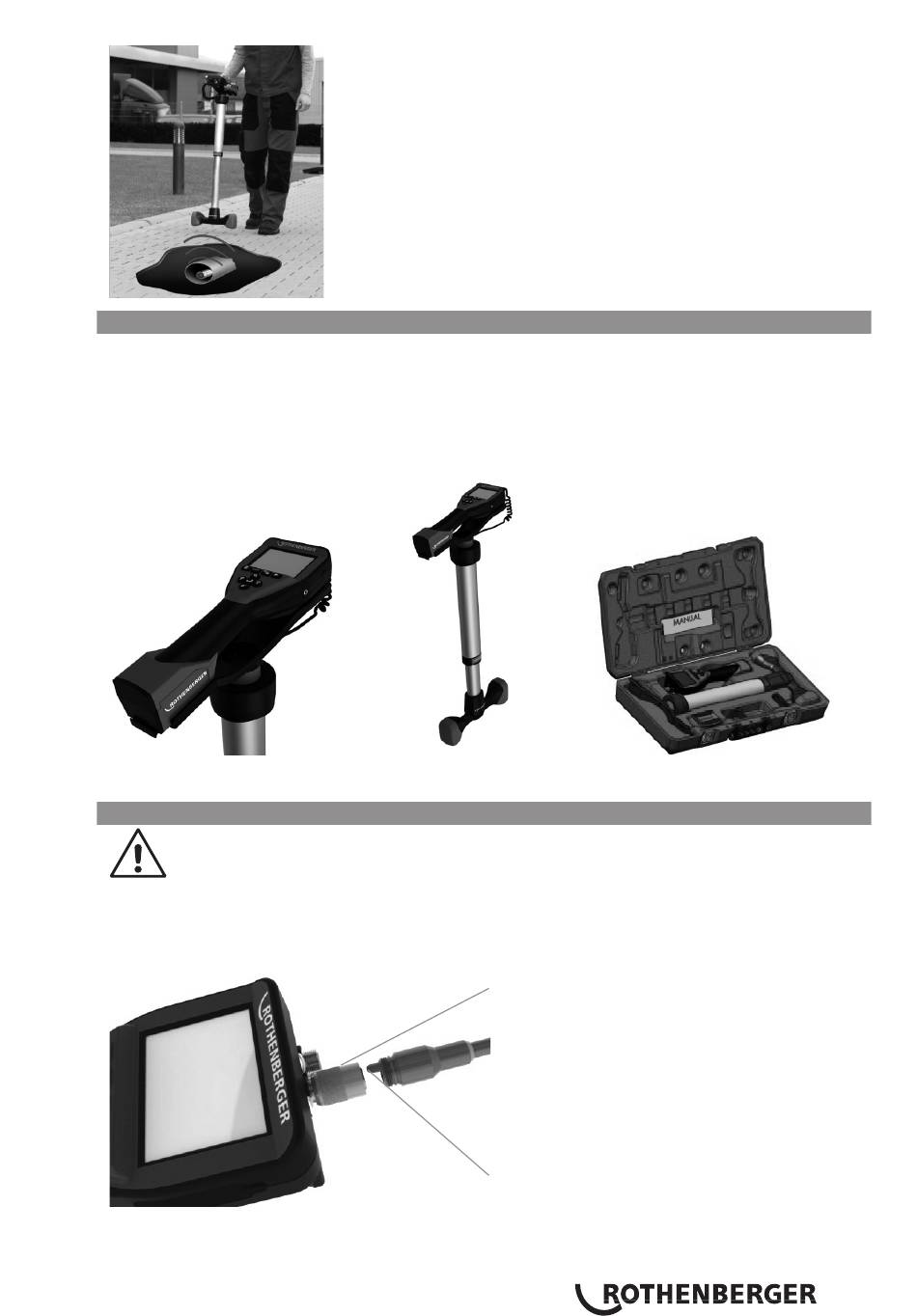

Bild 1 – ROLOC PLUS (Art.-Nr. 1500000057) Systemkomponenten
3.3

Installation des ROSCOPE Imager oder Modul ROLOC PLUS

Es darf immer nur ein Kamerakabel an das Gerät angeschlossen werden. Bein Anbau
oder bei der Abnahme eines Kamerakabel muss das Gerät ausgeschaltet sein.
Der Stecker des Kamerakabels muss an das Handgerät angeschlossen werden, um das ROSCOPE
1000/i2000 verwenden zu können. Um das Kabel an das Handgerät anschließen zu können, müs-
sen die Nut und die Feder (Bild 2 und 3) zueinander ausgerichtet werden. Sobald sie ausgerichtet
sind, ziehen Sie die Rändelmutter an, um die Verbindung zu sichern.
Bild 2 - Kabelverbindungen ( Steckverbindung A, schwarz)
HINWEIS: Das Gleiche gilt für entweder ROSCOPE 1000/i2000 (oder) Modul ROLOC PLUS.
WICHTIGE ANMERKUNG: Es ist immer zu empfehlen, Kontakt mit
Ihren lokalen Stadtwerken aufzunehmen (BEVOR SIE GRABEN), um
die Lage von irgendwelchen möglicherweise gefährlichen vergrabe-
nen Kabeln oder Gasleitungen zu erfahren.
BEACHTEN SIE BITTE: Nicht alle Leitungen übertragen ein geeigne-
tes Signal, das von diesem (oder einem anderen) Leitungsfühler er-
kannt werden kann, und andere Versorgungsmedien wie Gasleitun-
gen haben keine elektrische Ladung oder so etwas. Dieses Werkzeug
bietet keine Standardsicherheit. Fragen Sie immer Ihre örtlichen
Stadtwerke, bevor Sie graben, damit mögliche gefährliche
oder verheerende Fehler vermieden werden!
