Instructions de montage

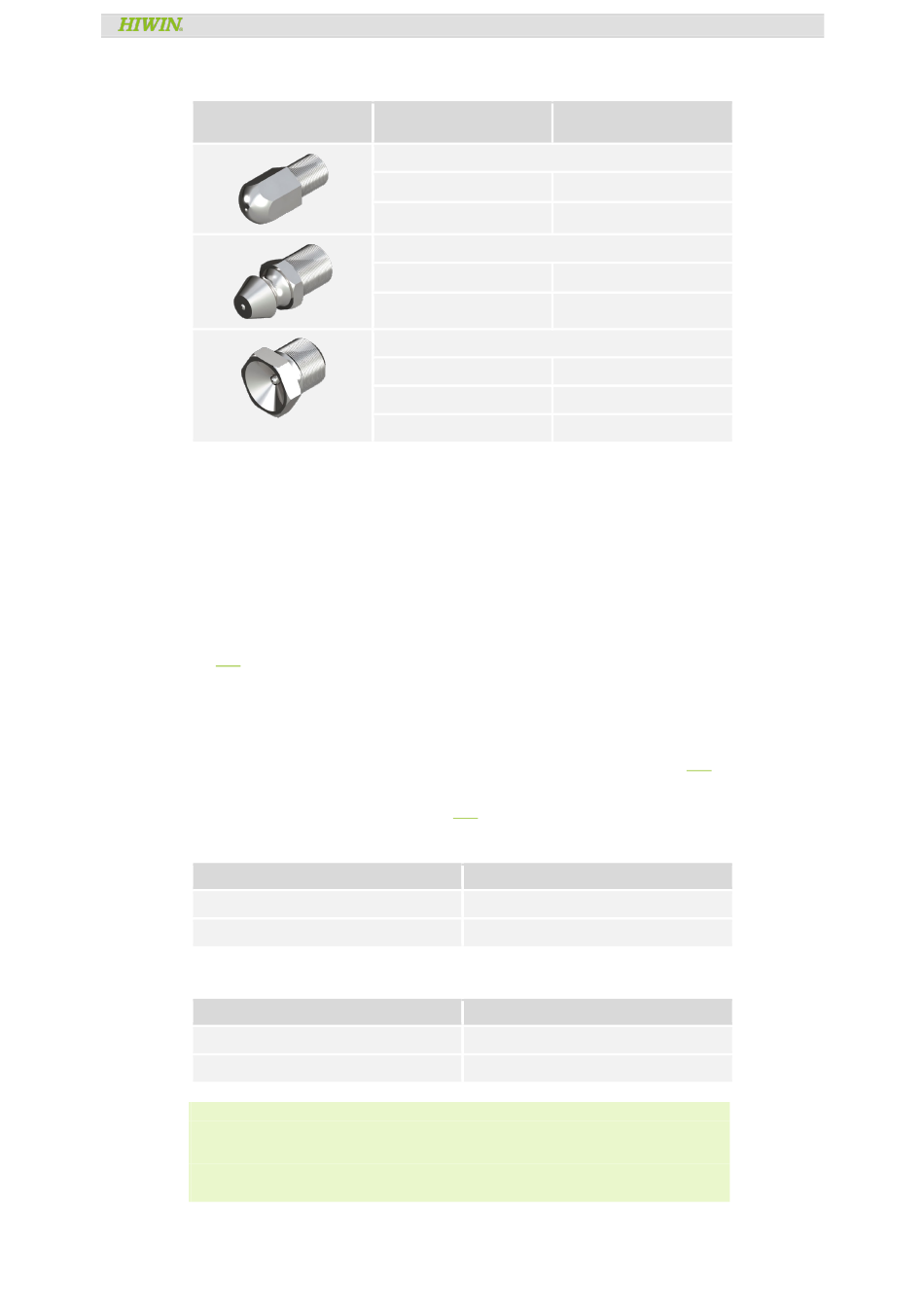

Tableau 8.8 : Aperçu des raccords de graissage et des adaptateurs recommandés pour pompe
à graisse
1)
En option si l'espace de montage est limité
8.10 État de lubrification standard des guidages sur rails profilés à la
livraison
Selon le groupe de produits et l'étendue de la livraison, les guidages sur rails profilés sont livrés
dans les états suivants.
Les chariots conservés sont enduits sur toute leur surface d'une huile anticorrosion. Avant
la mise en service, une première lubrification doit être effectuée conformément à la section
8.11 .
Les chariots graissés de base sont livrés avec une quantité de graisse réduite. Les canaux
de lubrification sont en grande partie exempts de graisse. Cela facilite le changement de
lubrifiant et permet de passer d'une lubrification à la graisse à une lubrification à l'huile. Le
graissage de base est suffisant pour le montage du guidage sur rail profilé. Avant la mise
en service, une première lubrification doit être effectuée conformément à la section 8.11 .
Les chariots graissés pour la première fois sont graissés avec la quantité de graisse
recommandée conformément à la section 8.13 .
Tableau 8.9 : État de lubrification standard pour les chariots montés sur rails profilés
Série
HG, EG, CG, WE, QH, QE, QW, QR
RG, MG, CRG
Tableau 8.10 : État de lubrification standard pour les chariots non montés sur rails profilés
Série
HG, EG, CG, WE, RG, MG, CRG
QH, QE, QW, QR
Remarque
Pour le graissage de base des guidages sur rails profilés, nous utilisons une graisse pour
paliers à rouleaux et paliers lisses avec de l'huile minérale comme huile de base et des agents
épaississants selon DIN 51825 (K2K), classe NLGI 2. Viscosité de l'huile de base pour QR :
100 mm
2
/s à 40 °C ; viscosité de l'huile de base pour QH, QE, QW : 200 mm
Guidage sur rail profilé
Raccord de graissage
Raccord de graissage à billes
M3 × 0,5 P
M4 × 0,7 P
Raccord de graissage conique
M6 × 0,75 P
⅛ PT
Raccord de graissage à trémie
M3 × 0,5 P
M4 × 0,7 P
M6 × 0,75 P
État de lubrification
Premier graissage
Conservé
État de lubrification
Conservé
Graissage de base
GW-05-05-FR-2204-MA
Lubrification
Adaptateurs recommandés pour
pompe à graisse
A2, A3
1)
A2, A3
1)
1)
A1, A2
A1, A2
1)
A4
A4
A4
2
/s à 40 °C.
Page 55 de 104
