1.
Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.
2.
Suivez la procédure décrite dans la section Avant une intervention à l'intérieur du système.
3.
Retirez le carénage de refroidissement.
4.
Retirez la carte de montage pour carte d'extension 1.
5.
Munissez-vous d'un tournevis cruciforme Phillips n° 2.
Étapes
1.
Desserrez les vis qui fixent le câble de la carte contrôleur de stockage intégré dans le connecteur situé sur la carte contrôleur de
stockage intégrée sur la carte système.
2.
Soulevez le câble du contrôleur de stockage intégré pour le retirer du contrôleur de stockage intégré.
3.
Soulevez l'extrémité de la carte et inclinez-la pour libérer la carte dans le support de la carte contrôleur de stockage intégrée sur
la carte système.
4.
Extrayez la carte du système.

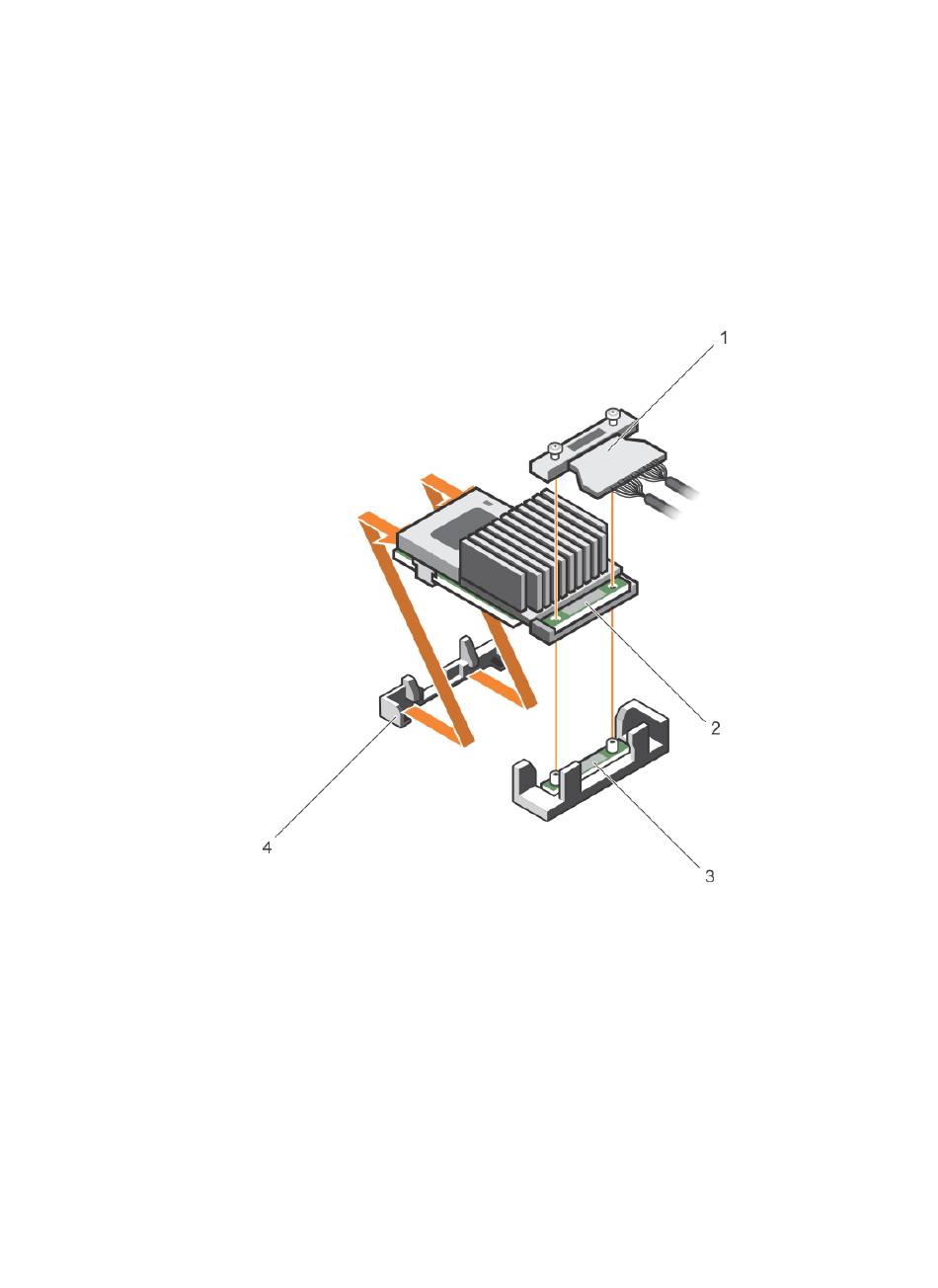

Figure 50. Retrait de la carte contrôleur de stockage intégrée
1.
câble de la carte contrôleur de stockage intégrée
3.
connecteur de carte contrôleur de stockage intégrée
sur la carte système
Étapes suivantes
1.
Installez la carte de montage pour carte d'extension 1.
2.
Installez le carénage de refroidissement.
3.
Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.
118
2.
carte contrôleur de stockage intégrée
4.
support de carte contrôleur de stockage intégrée
