2.2 MONTAJE DEL CABLE DEL LIMITADOR / TENSOR CON CONTRAPESO
El funcionamiento técnicamente perfecto del limitador de velocidad sólo es posible con un montaje correcto
del cable del limitador y del tensor con contrapeso.
Para determinar la altura a la que se debe montar el tensor con contrapeso, hay que tener en cuenta lo
siguiente:
- el contrapeso nunca puede estar en contacto con el suelo (fig. 1).
- Cuando el armazón de la cabina del ascensor llegue a la posición más baja (con amortiguador
incluido), el terminal inferior del cable y el extremo del cable que sobresale hacia abajo no deben
estar en contacto con la polea del tensor.
• Excediéndose sólo lo necesario, cortar el cable del limitador y colocarlo en la respectiva polea del tensor
con contrapeso.

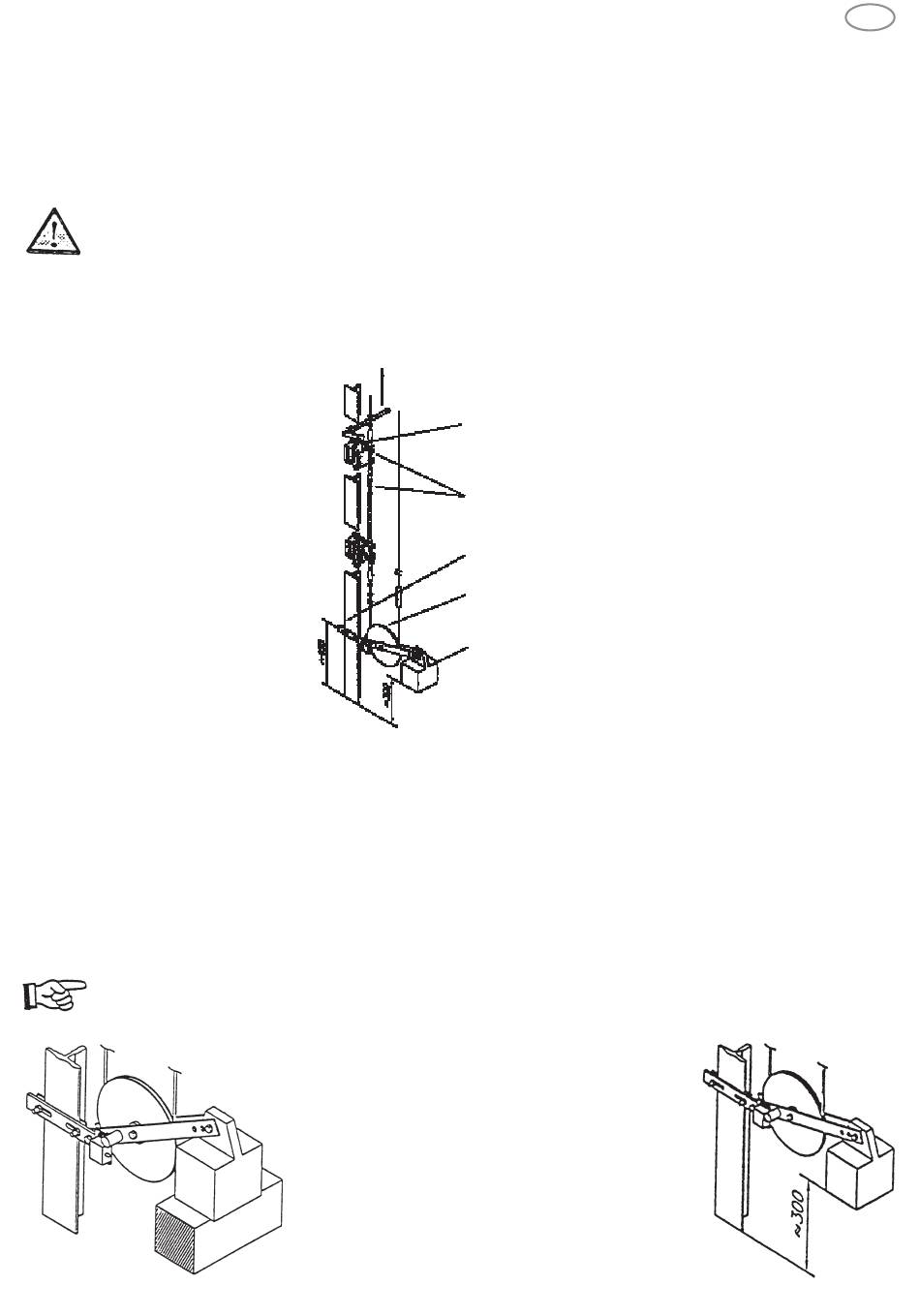

• Colocar el terminal en el primer extremo del cable (fig. 1) y subirlo al paracaídas.
(fig. 1
• Dejar caer el segundo tramo de cable en el hueco del ascensor.
• Subir el estribo de montaje a unos 450 mm (valor aproximado; fig. 1) del fondo del hueco del ascensor.
• Poner un soporte en el contrapeso hasta que quede en posición oblicua (fig. 2).
• Si hay un dispositivo frenante hacia arriba, colocar el segundo extremo del cable en el terminal del cable del
dispositivo de freno.
O bien:
• Colocar en el segundo extremo del cable el terminal y montarlo en el paracaídas.
• Quitar el soporte para tensar el cable.
Si el montaje se ha efectuado correctamente, el contrapeso estará colocado ligeramente en ángu-
lo hacia arriba (fig. 3).
fig. 2
32
Limitador de velocidad
Paracaídas
Terminales del cable
Brida de montaje
Polea del tensor
Contrapeso
fig. 3
E
