2.2 MONTAGE DU CABLE DU LIMITEUR/TENDEUR PAR CONTREPOIDS
Le fonctionnement parfait du limiteur de vitesse, du point de vue technique, n'est possible que si le câble du
limiteur et du tendeur par contrepoids est monté correctement.
Lors de la détermination de la hauteur à laquelle le tendeur par contrepoids doit être monté, considérer ce qui
suit :
- en aucun cas, le contrepoids ne doit être au contact du sol (Fig. 1) ;
- lorsque le châssis de la cabine de l'ascenseur a atteint la position la plus basse (avec amortisseur
comprimé), la cosse inférieure et l'extrémité du câble saillant vers le bas, ne doivent pas être au
contact de la poulie du tendeur.
• Couper le câble du limiteur, tout en maintenant une section excédante suffisante, et le poser sur la poulie
du tendeur de vitesse avec contrepoids ;
• équiper la première extrémité du câble avec la cosse (Fig. 1) et la monter au parachute.

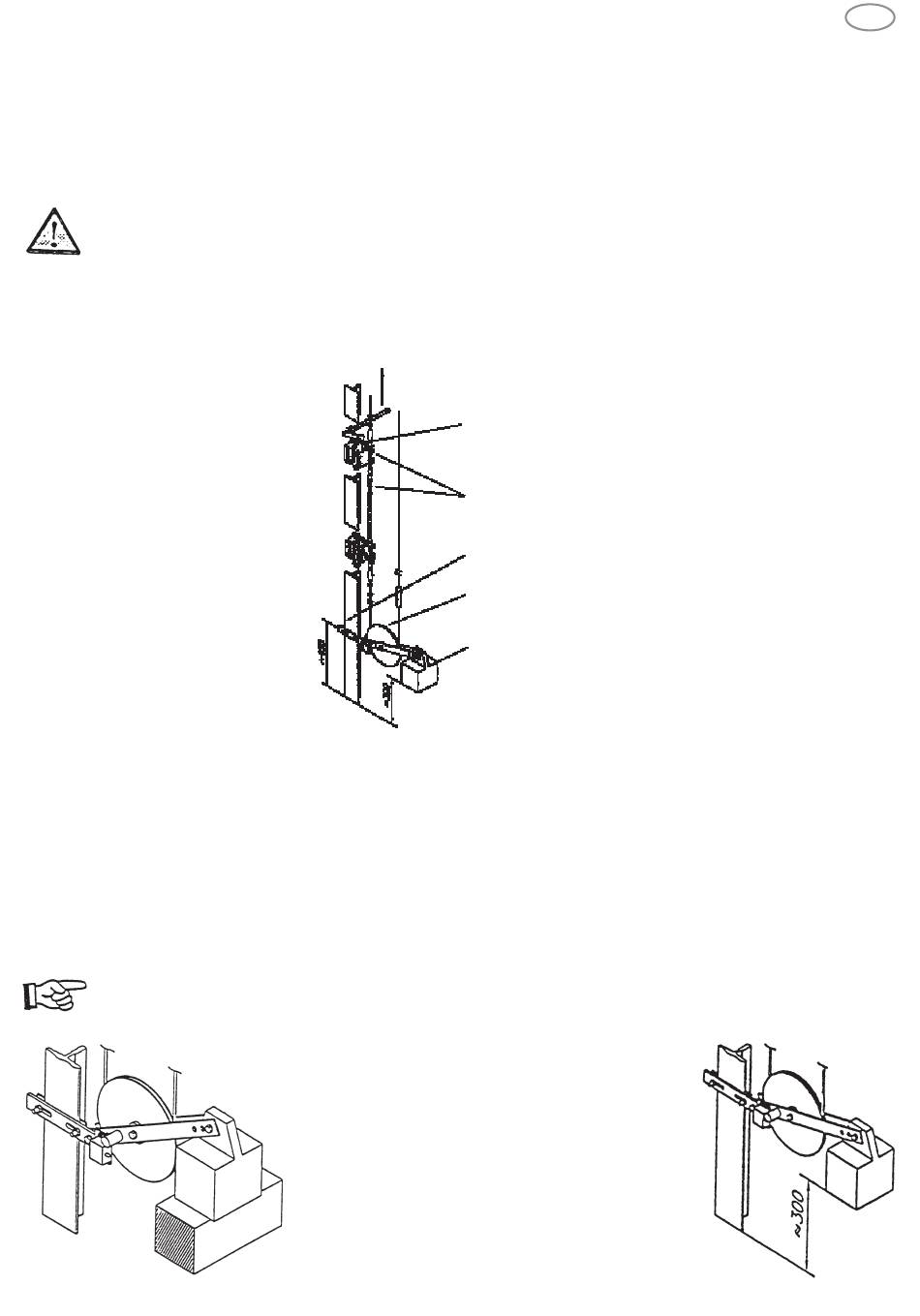

Fig. 1
• Laisser tomber la deuxième section de câble dans le puits de l'ascenseur.
• Monter l'étrier de montage à 450 mm environ (valeur approximative ; Fig. 1) du fond du puits.
• Soutenir le contrepoids jusqu'à ce qu'il se situe en position oblique (Fig. 2).
• En présence d'un dispositif de freinage qui travaille vers le haut, monter la deuxième extrémité du câble dans
la cosse du dispositif d'arrêt.
Ou bien :
• munir la deuxième extrémité du câble de la cosse et monter celle-ci sur le parachute ;
• enlever le support pour tendre le câble.
Si le montage a été correctement effectué, le contrepoids devrait prendre une position légèrement
dans l'angle vers le haut (Fig. 3).
Fig. 2
30
Limiteur de vitesse
Parachute
Cosses
Etrier de montage
Poulie du tendeur
Contrepoids
F
Fig. 3
