Système d'installation CPI
Caractéristiques – Possibilités de montage
Montage sur rail
Interface CP
Modules CP économiques
Modules CP compacts et renforcés
4.6
4 / 4.6-18

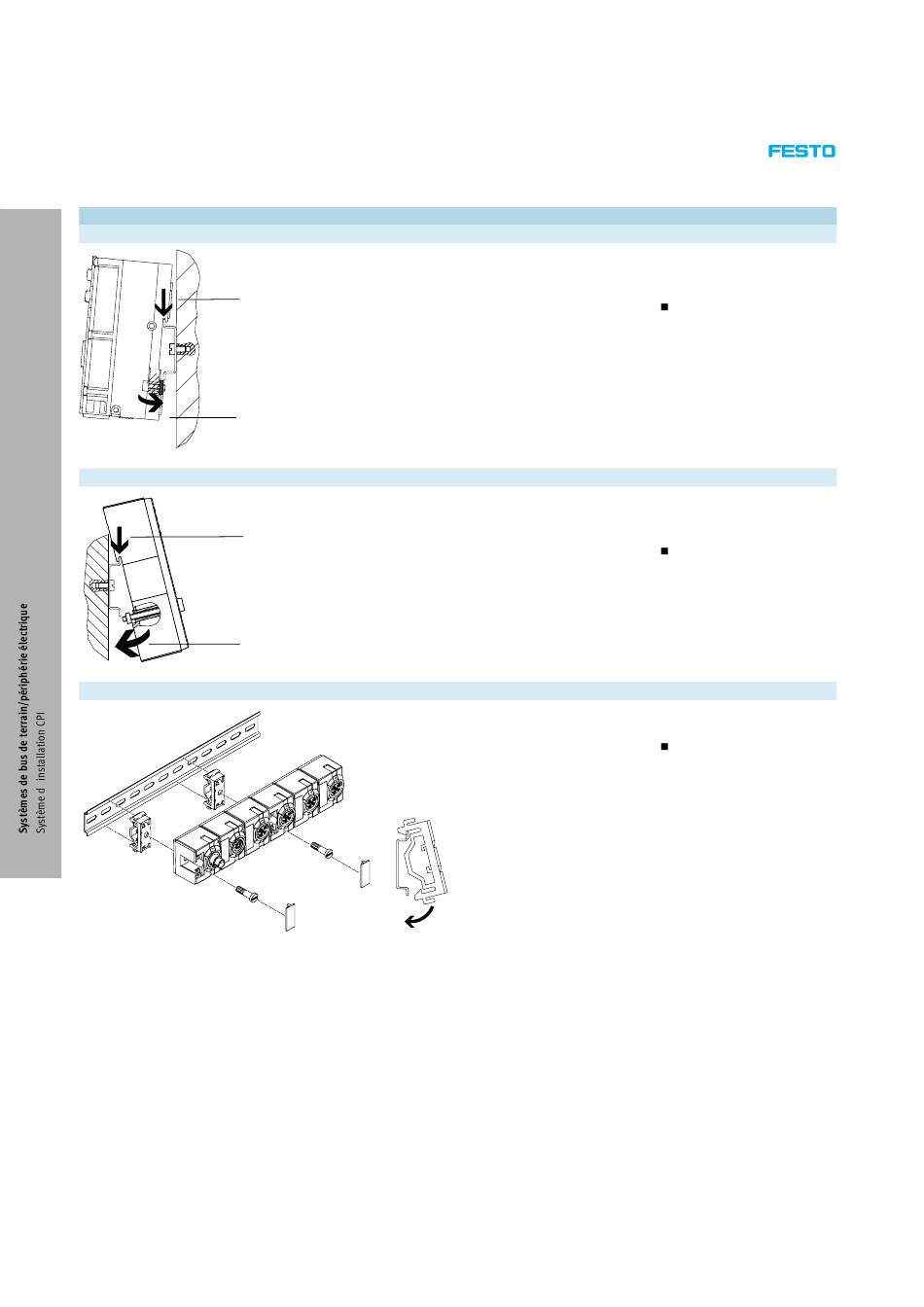

Le montage sur rail est indiqué sur le
profil arrière des blocs
A
d'enchaînement CPX. Des fixations
pour rails permettent de verrouiller le
terminal CPX sur le rail.
B
Le montage sur rail est indiqué sur
le profil arrière du module CP
A
économique. Les fixations sur rail
permettent de verrouiller la
position des modules.
B
Pour cela, simplement accrocher le
terminal CPX sur le rail (flèche A).
Le faire ensuite pivoter sur le rail et le
fixer à l'aide de la pièce de serrage
(flèche B).
Pour cela, simplement accrocher le
module sur le rail (flèche A).
Le faire ensuite pivoter sur le rail et le
fixer à l'aide de la pièce de serrage
(flèche B).
Un kit de fixation montable sur rail
est disponible pour les modules CP.
Pour les modules compacts, les
alésages de montage sont couverts
par les étiquettes.
Produits 2008 – Sous réserve de modifications – 2007/08
Une fixation sur rail (+ kit de fixation
pour distributeurs montés en option)
nécessite le kit de montage suivant :
CPA-BG-NRH
Il permet de fixer un élément sur un
rail conformément à EN 60715.
Le kit de montage suivant, nécessaire
pour le montage sur rail, est fourni
avec le module :
CP-EL-HS
Il permet de fixer un élément sur un
rail conformément à EN 60715.
Pour le montage sur rail, vous avez
besoin du kit de montage suivant :
CP-TS-HS35
Il permet de fixer un élément sur un
rail conformément à EN 60715.
