Cleanfit COA451
8.
Resserrer la vis sans tête.
5.2.4
Montage du support de capteur sur un autre capteur
Le support de capteur universel peut être monté après coup sur un autre capteur.
Le support de capteur possède plusieurs rainures spécifiques au capteur.
Le capteur souhaité est aligné sur les rainures. Les rainures sont utilisées pour adapter le
support de capteur à la longueur de montage du capteur.
Démontage du support de capteur
Utiliser les outils suivants pour installer le capteur :
• Clé pour vis 6 pans 2,5 mm
• Clé pour vis 6 pans 6 mm

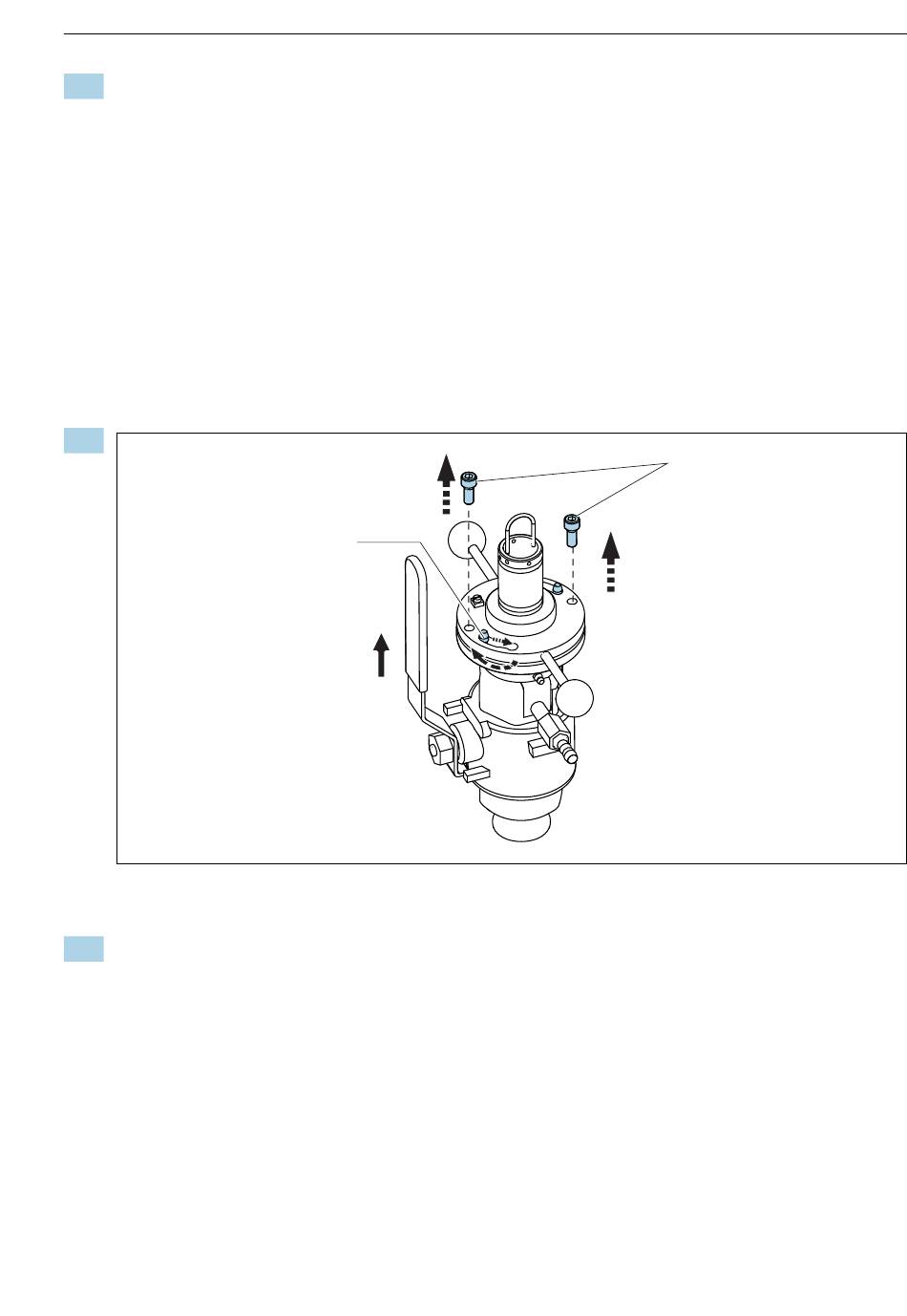

1.
Desserrer les vis de fixation (pos. 1) et les mettre en lieu sûr, à portée de main.
2.
Tourner l' é crou à baïonnette.
La fermeture à baïonnette (pos. 2) est déverrouillée.
