Information technique
Dipfit CPA111
Support à immersion et de montage pour cuves
ouvertes et fermées avec bride DN 100
Domaine d'application

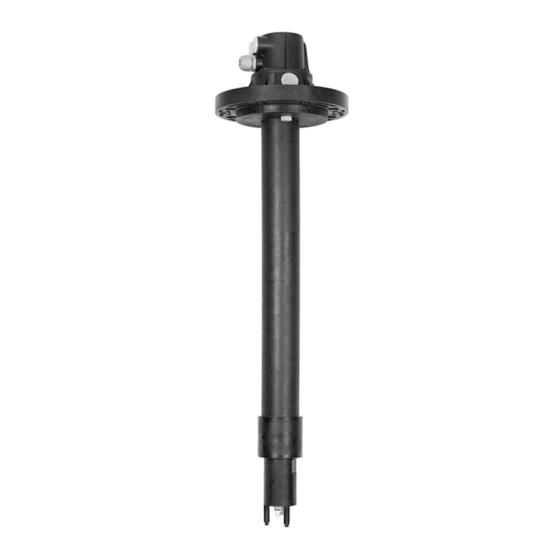

Le CPA111 est un support à immersion destiné aux capteurs de pH/ORP et de
température pour une utilisation dans des applications de traitement de l' e au et des
eaux usées.
La bride coulissante du support offre une grande flexibilité et peut être utilisée de
manière universelle.
Principaux avantages
• Matériaux compatibles avec l' e nvironnement (polypropylène)
• Peut être utilisé jusqu' à 5 bar (72 psi) absolus
• Trois positions de montage pour le capteur de pH/ORP et de température ou
systèmes de nettoyage en longueur standard de 120 mm
• Configuration flexible de la profondeur d' i mmersion grâce à une bride coulissante
(en option)
• Montage et démontage aisés du support de capteur grâce à la fermeture à
baïonnette
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser Dipfit CPA111
Sommaire des Matières pour Endress+Hauser Dipfit CPA111
- Page 1 Services TI00112C/14/FR/13.15 71500278 2015-09-30 Information technique Dipfit CPA111 Support à immersion et de montage pour cuves ouvertes et fermées avec bride DN 100 Domaine d'application Le CPA111 est un support à immersion destiné aux capteurs de pH/ORP et de température pour une utilisation dans des applications de traitement de l' e au et des eaux usées.
-
Page 2: Principe De Fonctionnement Et Construction Du Système
Dipfit CPA111 Principe de fonctionnement et construction du système Ensemble de mesure A0027136 1 Exemple d' u n ensemble de mesure Support de sonde CYH112 (avec chaîne) Capteur CPS11D (pH) Câble de capteur CYK10 Capteur CPS12D (redox) Transmetteur CM442 avec capot de protection Sonde CPA111-D (avec étrier de suspension) -
Page 3: Construction Mécanique
Dipfit CPA111 Construction mécanique Construction Versions avec bride A0007048 A0007047 3 Version B avec bride DN 100 coulissante 2 Versions A et C avec bride DN 100 Adaptateur de bride coulissante (2 demi-coquilles) Vis à tête cruciforme (4 pièces) Joint torique pour compensation de la tolérance... - Page 4 Dipfit CPA111 Version avec étrier de suspension Étrier de suspension Bouchon aveugle Pg 16 Tête de montage Poids (demi-coquilles) Manchon Support de capteur Serre-câble pour la fixation des demi-coquilles Raccord Pg 13.5 A0027122 Endress+Hauser...
-
Page 5: Dimensions
Dipfit CPA111 Dimensions 151 (5.94) 151(5.94) 194 (7.64) 220 (8.66) 150(5.91) 180(7.09) Ø63 (2.48) Ø90 (3.54) Ø76 Ø76 (2.99) (2.99) Ø55 Ø55 (2.17) (2.17) A0007040 A0007039 A0007050 5 CPA111-B 4 CPA111-A ou -C 6 CPA111-D Toutes les dimensions en mm (inch) Ø18(0.71) -
Page 6: Informations À Fournir À La Commande
Dipfit CPA111 Matériaux Support de capteur PP-GF 20 Tube à immersion Joint torique Viton Uniquement la version CPA111-D : Demi-coquilles Fonte, revêtu de PVC Serre-câble Inox 1.4401 (AISI 316) 1 x Pg 13.5 et 2 x Pg 16 Entrées de câble Capteurs adaptés... -
Page 7: Accessoires
Dipfit CPA111 Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d' é dition de la présente documentation. Pour les accessoires non mentionnés ici, adressez-vous à notre SAV ou agence commerciale. Accessoires de montage Flexdip CYH112 • Système de support modulaire pour les capteurs dans des bassins ouverts, des canaux et des cuves •... - Page 8 Dipfit CPA111 Capteurs Électrodes en verre Orbisint CPS11D / CPS11 • Electrode de pH pour technologie de process • Version SIL en option pour le raccordement à un transmetteur SIL • Avec diaphragme PTFE anticolmatage • Configurateur de produit sur la page produit : www.fr.endress.com/cps11d...
- Page 9 Dipfit CPA111 Capteurs ISFET Tophit CPS441D / CPS441 • Capteur ISFET stérilisable pour des produits avec une faible conductivité • Electrolyte KCl liquide • Configurateur de produit sur la page produit : www.fr.endress.com/cps441d www.fr.endress.com/cps441 Information technique TI00352C Tophit CPS471D / CPS471 •...
- Page 10 Dipfit CPA111 Accessoires d'étalonnage Godet de rétention pour CPA111 • Empêche les capteurs de se dessécher si le niveau de l' e au est trop bas • Pour une utilisation dans des cuves, réservoirs et canaux ouverts • Matériau : PP •...
- Page 11 Dipfit CPA111 Chemoclean Chemoclean CPR30 Dispositif automatique de nettoyage par pulvérisation pour le nettoyage des capteurs Commande selon la structure du produit Matériaux en contact avec le produit Tête d' i njection PP-GF20 48(1.89) Joints toriques EPDM / VITON Ø10(0.39) Données de service...
