5. .

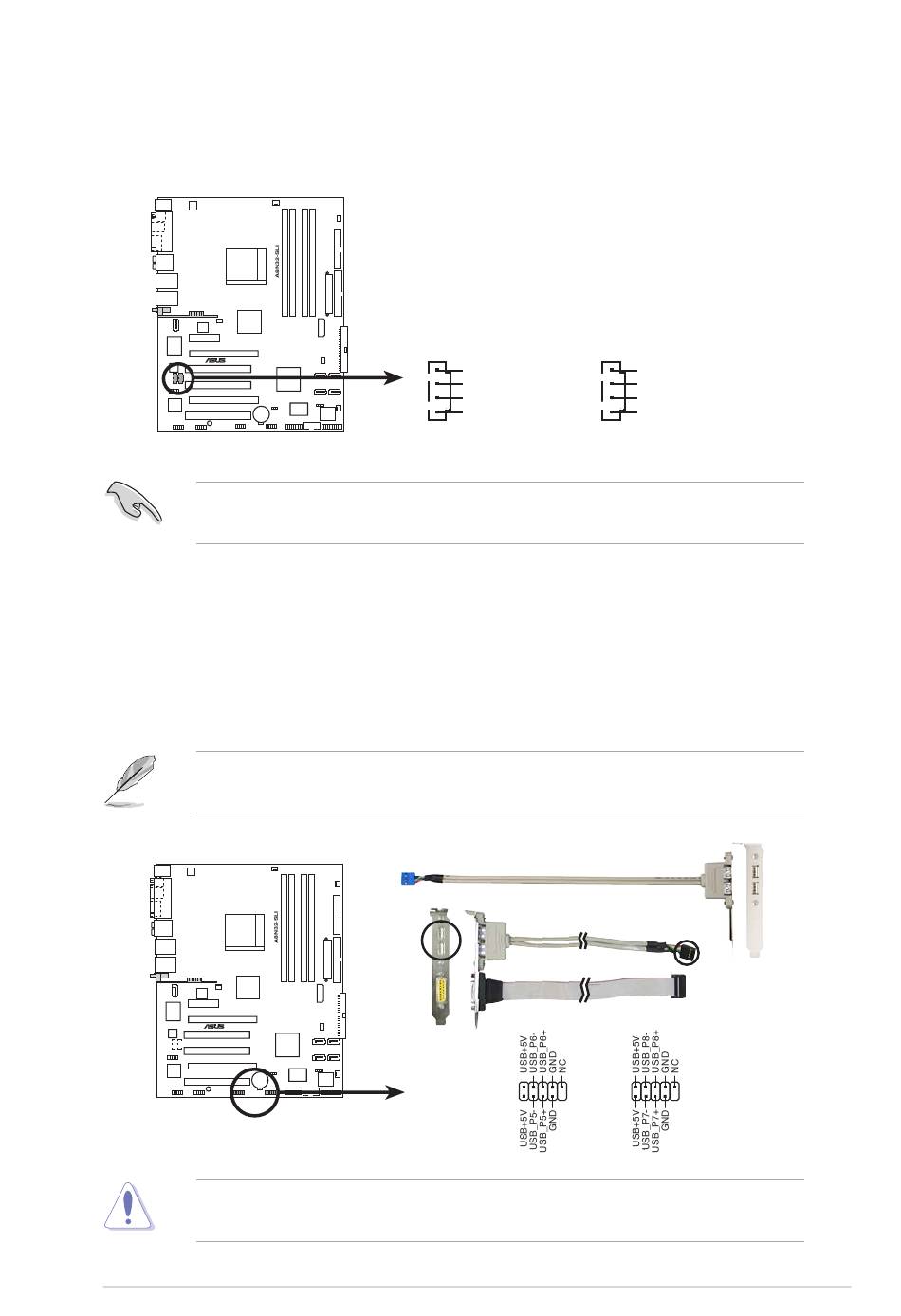

Connecteurs audio internes (4-pin CD, AUX)
Connecteurs audio internes
Ces connecteurs vous permettent de recevoir une entrée audio stéréo
depuis des sources sonores telles que des CD-ROM, des Tuners TV, ou
des cartes MPEG.
®
A8N32-SLI Internal audio connectors
Connecteurs audio internes de lʼA8N32-SLI DELUXE
Suite à une allocation des ressources système, la fonction des
connecteurs AUX est désactivée en mode 8 canaux.
6. .
Connecteurs USB
Connecteurs USB (10-1 pin USB56, USB78, USB910)
Ces connecteurs sont dédiés à des ports USB2.0. Connectez le
câble du module USB/GAME à lʼun de ces connecteurs, puis installez
le module dans un slot à lʼarrière du châssis. Ces connecteurs sont
conformes au standard USB 2.0 qui peut supporter jusquʼà 480 Mbps
de vitesse de connexion.
Sur le modèle Deluxe/WiFi, le WiFi embarqué et le port USB9 du panneau
arrière utilisent le connecteur USB910.
®
Connecteurs USB 2.0 de
A8N32-SLI USB 2.0 connectors
lʼA8N32-SLI DELUXE
Ne connectez jamais un câble
endommageriez la carte mère !
Carte mère ASUS A8N32-SLI Deluxe
Carte mère ASUS A8N32-SLI Deluxe
(4-pin CD, AUX)
CD
(black)
Right Audio Channel
Ground
Ground
Left Audio Channel
(10-1 pin USB56, USB78, USB910)
USB56
câble 1394
1394 aux connecteurs USB. Vous
AUX
(white)
Right Audio Channel
Ground
Ground
Left Audio Channel
USB78
1
1
2-27
