Instrucciones de Instalación – Instalación Estándar

PASO 10A INSTALE LOS PANELES REVESTIDOS

Se muestran los modelos del lado derecho. Siga las mismas instrucciones para los
modelos del lado izquierdo.
Utilice los agujeros frontales para asegurar la
manija del kit ZKLN opcional (no se muestra).
Use los agujeros traseros
para asegurar el marco

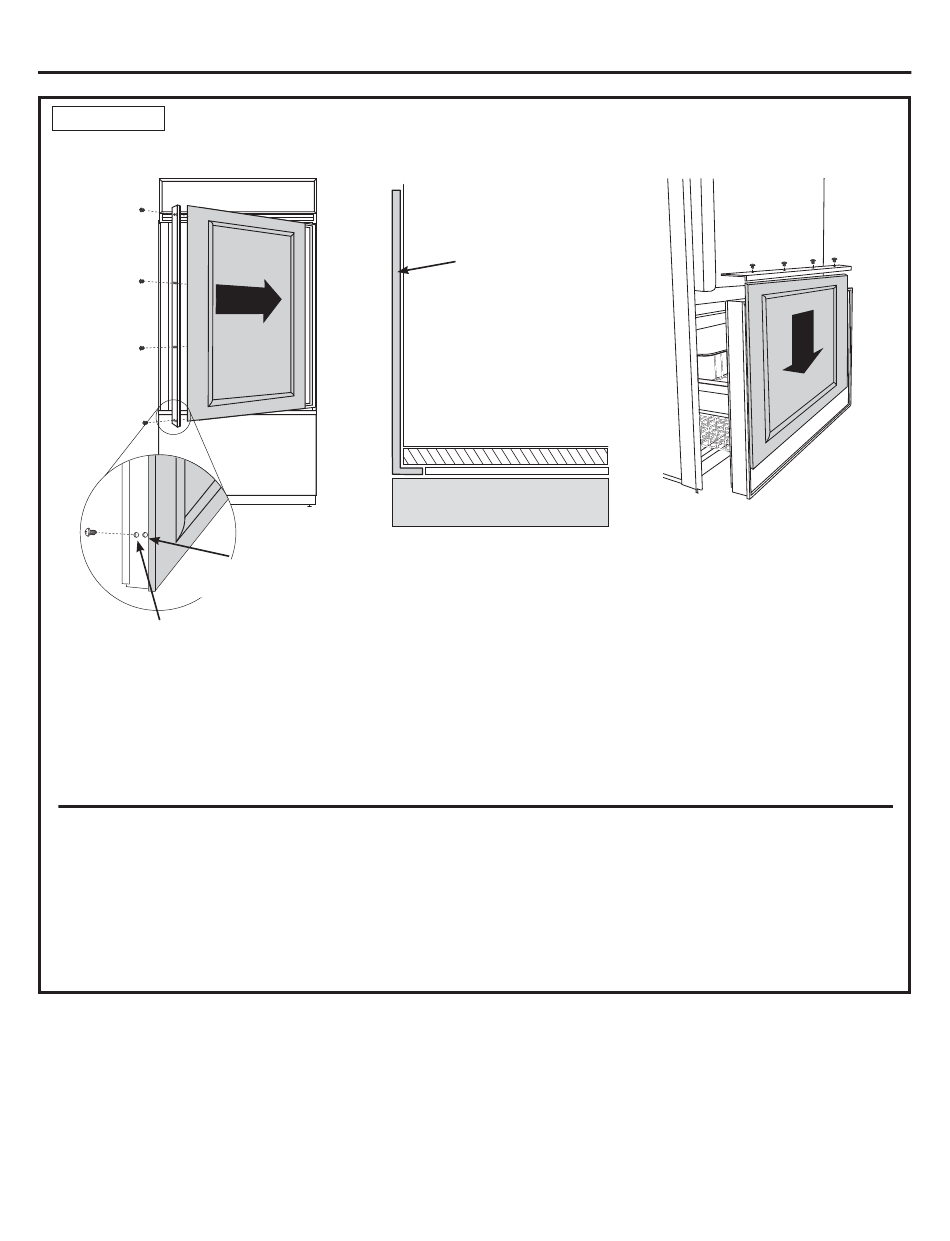

Instale los paneles de puerta y cajón:
• Abra la puerta hasta 90°.
• Retire los 4 tornillos que sostienen el marco, y levante y
retire el marco. Conserve los tornillos.
• Deslice el panel revestido dentro del marco de la puerta.
Manijas a Medida
Si usará manijas a medida, la manija deberá estar
correctamente asegurada al panel antes de deslizar el
panel en el marco.
• El fabricante del gabinete suministrará la manija a medida y
los materiales.
• Asegure el marco de la puerta/ cajón usando tanto
los agujeros de los tornillos FRONTALES como los
TRASEROS.
Marco de la
Puerta
Puerta del
Refrigerador
• Hay dos conjuntos de agujeros en el marco lateral de la
manija. Reemplace el marco lateral de la manija instalando
los tornillos originales en los agujeros de los tornillos
TRASEROS.
• Siga los mismos procedimientos para instalar el panel del
cajón.
