Ouverture De Porte À 130 - Monogram ZIC360NNRH Instructions D'installation

Guide de conception – Installation standard
Réfrigérateur

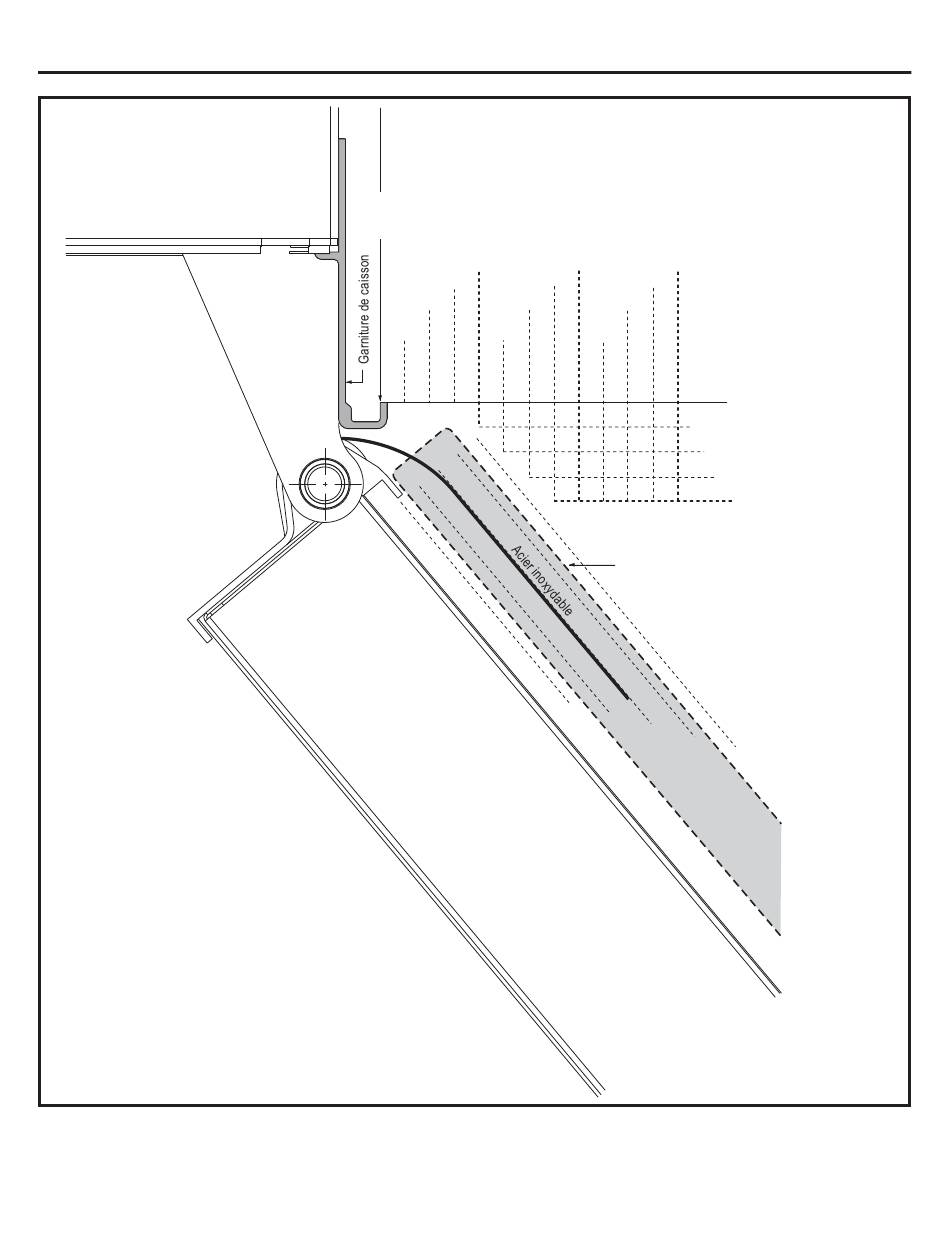

Vue de dessus
OUVERTURE
DE PORTE À 130º
Échelle 1:1
31-1000452 Rev. 1
23 7/8"
depuis l'arrière
du réfrigérateur
1"
3/4"
1/2" 1-1/2"
1/4" 1-1/4"
Porte
9
Armoires sans cadre : La garniture de
caisson chevauche les armoires dans le haut
et les côtés.
Par conséquent, les armoires sans cadre
peuvent nécessiter des fourrures pour ne
pas gêner l'ouverture de la porte d'armoire.
L'ouverture doit permettre la pose de fourrures.
2" 3"
1-3/4" 2-3/4"
2-1/2"
2-1/4"
1/4"
1/2"
3/4"
Panneau
de recouvrement
3/4" (dim. nominale)
1/4"
1/2"
3/4"
1"
1"
1-1/4"
