3 - DESCRIPTION DETAILLEE
3.1 - Architecture
Le système de régulation est composé au minimum d'un
module de régulation (Zc) et d'une sonde de température (non
fournie).
Ce système peut être associé à un microterminal domotique ou
un thermostat mural.
Un module de puissance (Pm) peut être ajouté au système afin
de permettre la commande d'un éclairage, d'une sortie com-
mandée et de stores.
Selon l'application un ou plusieurs modules Esclaves (Zc ou/et
Pm) pourront être associés au système afin de réguler la
température d'un grand espace ou/et de commander plusieurs
éclairages, sorties commandées et stores.
3.1.1 - Implantation des appareils
Les différents organes du systèmes de régulation MAESTRO
sont physiquement répartis dans le bâtiment :
• La régulation (Zc) : elle est montée en usine dans ou sur
l'unité terminale. Ces unités sont généralement placées dans
des locaux techniques, dans les faux-plafonds ou installées
en allège dans la zone à climatiser.
• Le module de puissance (Pm) : il est en général installé dans
les faux-planchers, les faux-plafonds, les cloisons creuses ou
dans le local technique.
• Le microterminal domotique (Zui) : il peut être monté dans
l'unité terminale, fixé au mur ou posé sur un bureau.
• Le thermostat mural : il est fixé au mur.
• Le concentrateur d'étage (Fm) : il est en général, placé dans
une armoire électrique assurant son alimentation et permet-
tant le raccordement des deux bus dits secondaire et pri-
maire.
Maître
Bus Zui
6
Bus secondaire
Esclave
Bus Zui

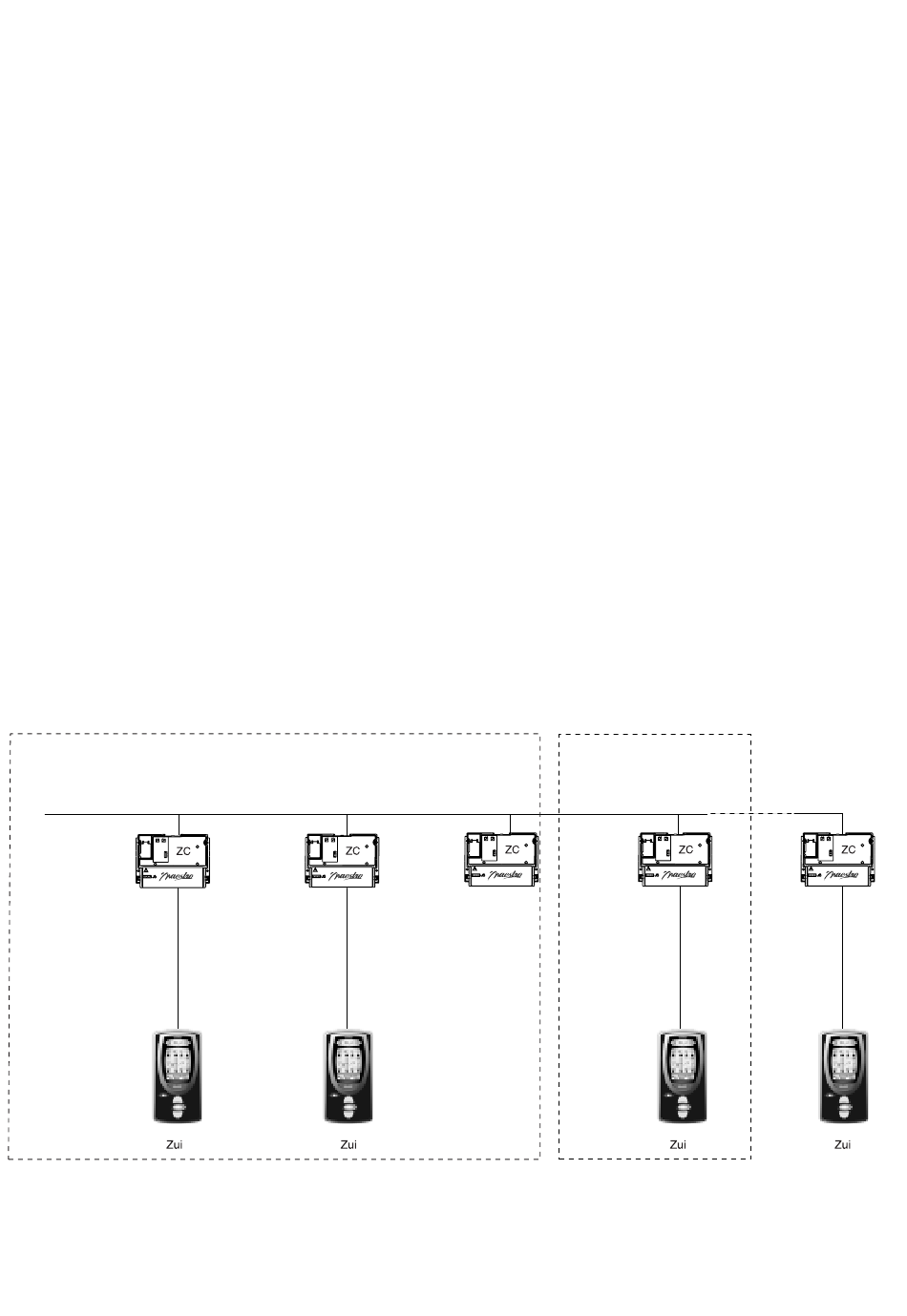

Exemple d'architecture : cas d'un système de régulation MAESTRO Zc + Zui
3.1.2 - Architecture comprenant un ou plusieurs régulateurs
Plusieurs régulateurs peuvent coexister sur un même bus de
communication appelé «Bus Secondaire». Chaque régulateur
reçoit une adresse unique sur le bus. Celle-ci permet de le
différencier des autres régulateurs de façon à pouvoir le
reconnaître et le configurer.
Lorsque plusieurs unités terminales sont utilisées pour climati-
ser une même zone, il est indispensable de les regrouper en un
seul et même groupe de façon à ce que leurs fonctionnements
ne soient pas antagonistes.
Pour cela, il est nécessaire de créer une relation Maître/Esclave
entre les régulateurs de chaque unité terminale. Le bus de
communication secondaire est alors mis en œuvre pour relier
les régulateurs entre eux afin d'assurer cet asservissement.
3.1.2.1 - Notion de Maître/Esclave entre régulateurs
Un paramètre de configuration permet à chaque régulateur de
définir son état (Maître avec Esclave, Maître sans Esclave ou
Esclave) et pour chaque régulateur «Esclave» de disposer de
l'adresse de son Maître.
Dans un système Maître/Esclave tous les régulateurs travaillent
avec la même consigne, la même température de référence
dans un même mode de fonctionnement.
La température de référence prise en compte est toujours celle
du régulateur Maître.
La notion de régulateur Maître et régulateur Esclave est
transparente pour l'utilisateur final.
3.1.2.2 - Adressage des régulateurs
Esclave
Local A
Local B
Maître
Bus Zui
Bus Zui
Autres
