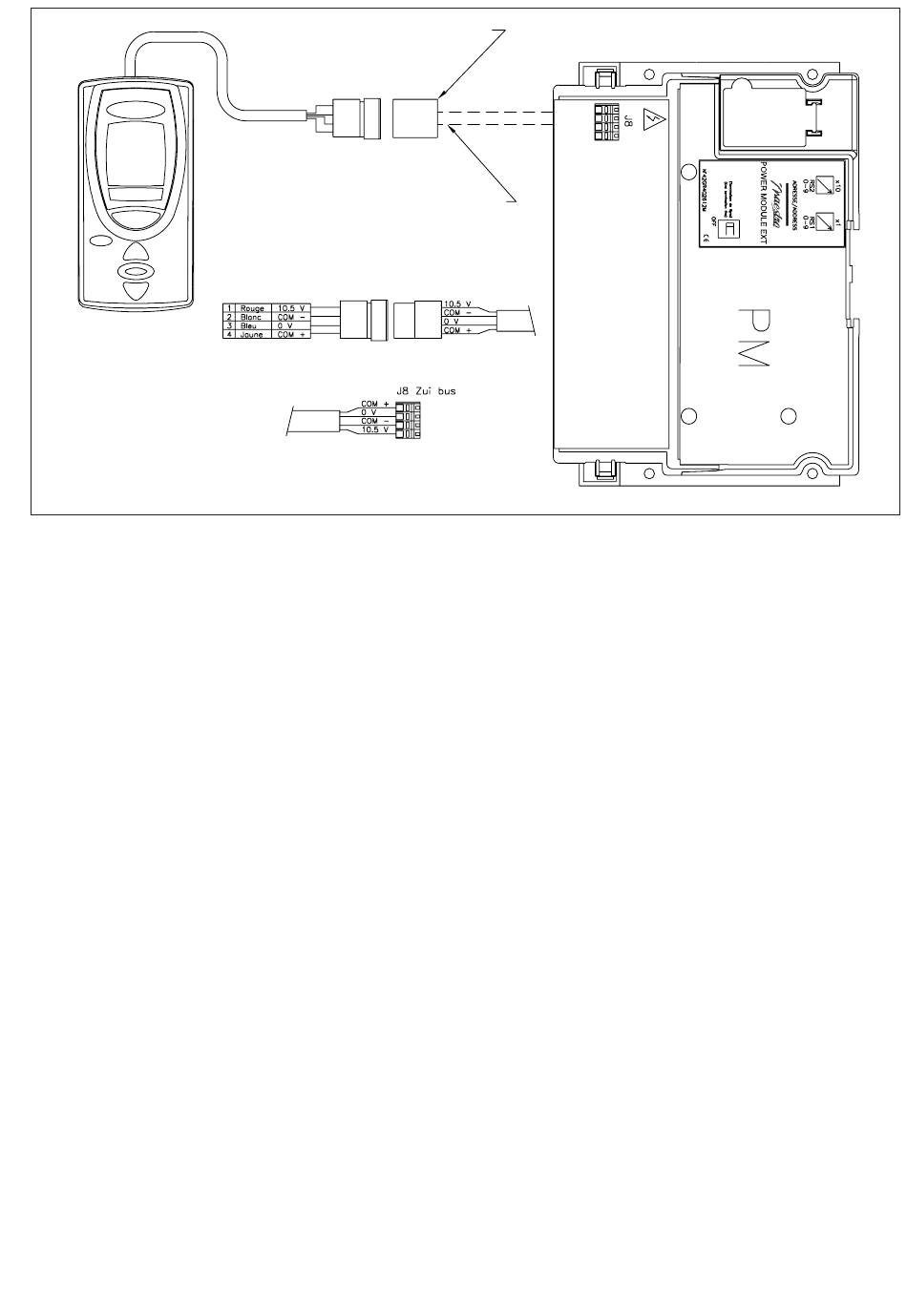

Schéma de raccordement du microterminal domotique sur le module de puissance
3.4.7.4 - Mise sous tension du module de puissance
- les sorties «Lumière» et «Sortie Commandée» raccordées
aux organes de sorties présentent une tension nulle. Une
commande «lumière» ou «sortie commandée» sur le
microterminal domotique connecté au module de puis-
sance permet de les mettre sous tension ou hors tension..
Cette commande peut également provenir d'un
concentrateur d'étage.
- les sorties «Lumière» et «Sortie Commandée» non
raccordées présentent une tension égale à la tension du
réseau monophasé quelque soit le type de commande
reçue.
3.4.8 - Caractéristiques techniques
3.4.8.1 - Caractéristiques électriques
Le Module de Puissance est alimenté à partir du réseau mono-
phasé 230 VAC (± 10 %) 50 Hz
Les Entrées
• Alimentation du Module de Puissance (J1) 230 VAC (± 10 %)
- 2.8 A - 50 Hz
• Contact de fenêtre (Entrée Discrète : J2) (sur module de
puissance externe)
Les Sorties
• Sortie Lumière (J4 - J5) 230 VAC (± 10 %) - 1.3 A - 50 Hz -
300 Watts Résistifs incandescents répartis sur 2 sorties.
(Eclairage qualifié : REGIANI 6416 non compensé, pour tout
autre type d'éclairage contacter le revendeur CARRIER).
CONNECTEURS LIVRÉS EN ACCESSOIRE
CÂBLE HORS FOURNITURE CARRIER
CÔTÉ BOÎTIER ZUI
CÔTÉ MODULE DE PUISSANCE
• Sortie Commandée (éclairage additionnel) (J6) 230 VAC
(± 10 %) - 1.3 A - 50 Hz - 300 Watts Résistifs incandescents
(Eclairage qualifié : REGIANI 6416 non compensé, pour tout
autre type d'éclairage contacter le revendeur CARRIER)
(Gradateur de lumière ou télévariateur qualifié : NIKO
Références : Unité de contrôle C1 Réf : 65230
Interface variateur Réf : 65330
Système pour Ballasts électroniques HF dimable 1/10V, pour
tout autre système de gradation contacter le revendeur CAR-
RIER)
• Sortie Store (J3) 24 VDC (± 10 %) - 200 mA sur module de
puissance externe
(Store qualifié : FRANCIAFLEX, pour tout autre type de store
contacter le revendeur CARRIER).
45
