3.1.5 - Caractéristiques techniques des supports de commu-
nication
3.1.5.1 - Bus Secondaire
Un Bus Secondaire supporte au maximum 128 régulateurs.
Le nombre maximal de régulateurs Esclaves associés à un
régulateur Maître est de 127.
Le support de communication est du type : RS485 3 fils +
blindage
(câble 2 paires + blindage 9/10ème)
La distance maximale du Bus Secondaire est de 1500 mètres
Le protocole de communication sur le Bus: CARRIER
COMFORT NETWORK (CCN)
10
CONSEILS D'INSTALLATION :
• Assurer la continuité du blindage des bus sur chaque
équipement raccordé
• Connecter une extrémité du blindage des bus à la terre de
l'installation
• Connecter les 2 extrémités de blindage des bus à la terre de
l'installation si les terres sont identiques.
• Un câblage en étoile avec branche supérieure à 1,5 mètres
est à proscrire.
CÔTÉ
ZONE CONTROLLER
BUS SECONDAIRE
CÔTÉ BUS

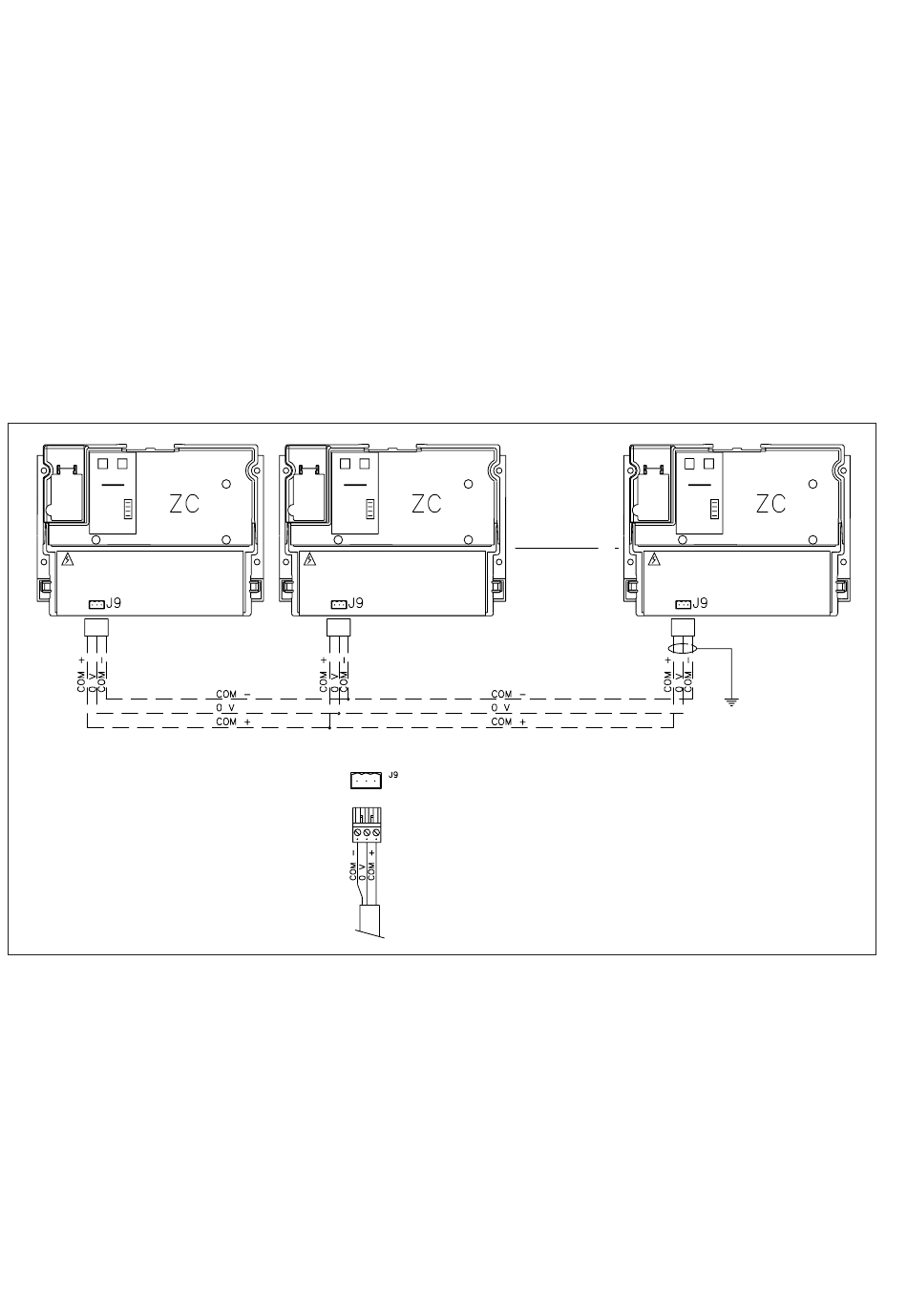

Schéma de câblage Bus Secondaire
BLINDAGE DU CÂBLE À
RACCORDER SUR
TERRE DU BÂTIMENT
