3.4.2 - Le Module de Puissance Interne

3.4.2.1 - Les sorties

Il s'agit pour le module de puissance interne :
• de deux sorties puissance capables d'alimenter l'éclairage d'un
bureau. Il s'agit de 2 sorties dédoublées facilitant le raccorde-
ment éventuel de plusieurs éclairages. L'alimentation des
éclairages est fournie par le module de puissance
• d'une autre sortie puissance capable d'alimenter en mono-
phasé un éclairage additionnel télévariateur ou classique (voir
le chapitre 3.4.8.1 - Caractéristiques électriques),
3.4.2.2 - Les entrées
Le module de puissance interne ne possède pas d'entrée
logique ou analogique.

3.4.3 - Bus de communication

• Bus Local (J7) norme RS485 - protocole de communication
CARRIER COMFORT NETWORK (CCN) permet le raccor-
dement du module de puissance au régulateur associé.
• Bus Zui (J8) norme RS485 - protocole de communication
CARRIER SENSOR INPUT/OUTPUT (SIO) permet le
raccordement du microterminal domotique
Le connecteur «Bus Local» du module de puissance est muni
de trois broches :
• Broche 1 : signal -
• Broche 2 : 0 V
• Broche 3 : signal +
Le connecteur «Bus Zui» du microterminal domotique est
muni de quatre broches :
• Broche 1 : signal +
• Broche 2 : 0 V
• Broche 3 : signal -
• Broche 4 : VEE (borne positive (+) de l'alimentation de
l'interface utilisateur)

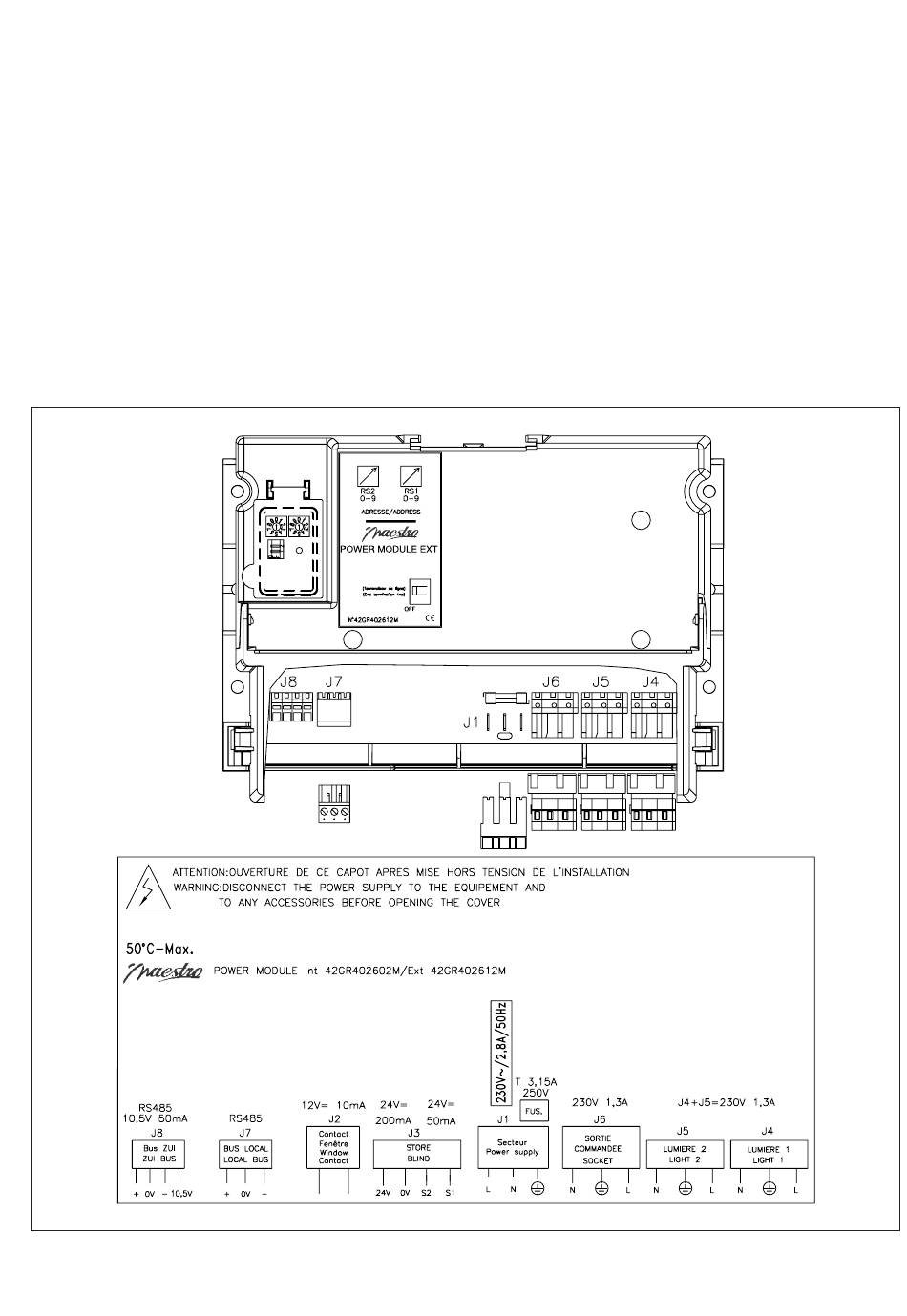

Bornier du Module de Puissance Interne
