3.2.10.4 - Raccordement des Bus de communication :
Bus Secondaire
Le connecteur mâle (J9) permet le raccordement du régulateur
à des régulateurs Esclaves, au concentrateur d'étage ou au
système G.T.B.
Le raccordement au Bus Secondaire (J9) doit être réalisé à
l'aide d'un connecteur femelle WIELAND 3 points - Réf. 25
320 3353-0
Le connecteur Bus Secondaire est situé à l'extrémité gauche du
bornier. C'est un connecteur à trois broches :
Broche 1 : communication -
Broche 2 : communication 0V
Broche 3 : communication +,

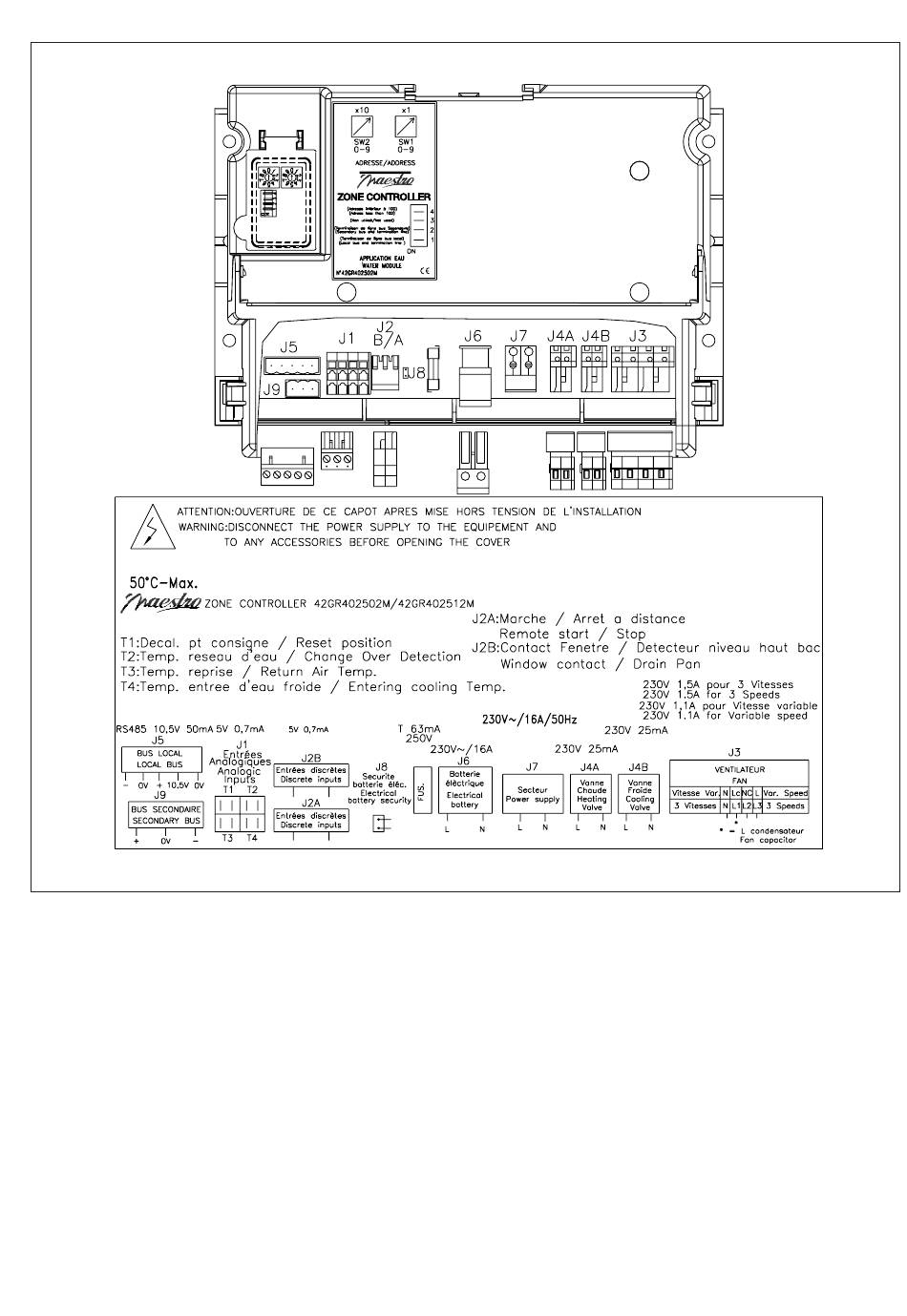

Bornier du régulateur Zc
Bus Local
Le connecteur mâle J5 permet le raccordement d'un Module de
Puissance.
Le raccordement au Bus Local (J5) doit être réalisé à l'aide
d'un connecteur femelle WIELAND 5 points - Réf. 25 320
3553-0
Le connecteur Bus Local est situé à l'extrémité gauche du
bornier. C'est un connecteur à cinq broches :
Broche 1 : communication -
Broche 2 : communication 0V
Broche 3 : communication +,
31
